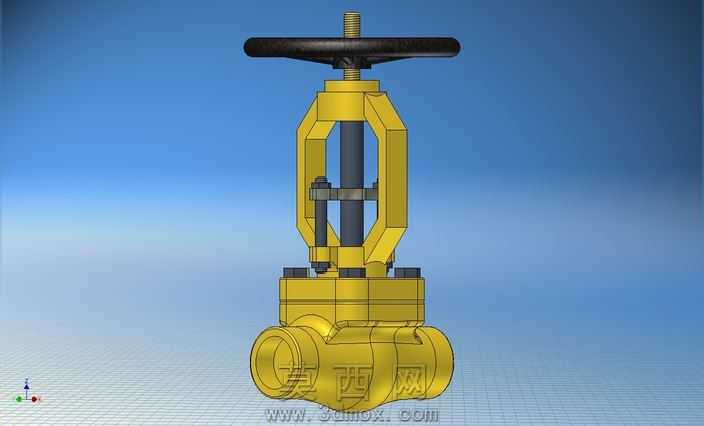

3/4英寸800磅级手动焊接闸阀三维结构

本作品为手动楔式闸阀的三维参数化建模成果，建模过程严格遵循ASME B16.34阀门设计标准，针对3/4英寸公称通径、800磅级压力等级的工况要求完成全结构还原。建模阶段先以阀体流道为基准搭建骨架模型，确定两端承插焊接接口的同轴度公差，阀体采用对称式腔体结构，内部预留楔式闸板的升降运动行程，中腔部位设计螺栓连接的阀盖密封结构，通过均布的螺栓预紧力实现中腔压力密封。上部的阀架采用开放式框架结构，既为阀杆提供稳定的导向支撑，又能直观展示阀杆与闸板的T型连接传动结构，手轮与阀杆通过梯形螺纹配合，将手轮的旋转运动转化为闸板的直线升降运动，实现管路的通断控制。材质渲染上，阀体、阀盖、阀架等承压金属部件采用铸钢黄铜质感材质，还原工业阀门的金属哑光表面效果，阀杆部位做抛光不锈钢材质处理，区分运动部件与固定部件的视觉差异，手轮采用黑色酚醛塑料材质，模拟工业阀门操作件的防滑磨砂质感，密封垫片部位采用柔性石墨材质的深灰色哑光效果，清晰呈现各密封副的位置。结构设计上完整还原了闸阀的全通径流道特征，楔式单闸板的密封面做了角度匹配设计，保证关闭状态下的密封性能，阀杆部位设置了上密封结构，在阀门全开状态下可实现阀杆与阀盖之间的二次密封，降低填料部位的泄漏风险。渲染阶段采用渐变蓝色工业展示背景，搭配网格地面凸显模型的空间比例，通过三点布光方案突出阀体的铸造圆角、螺栓棱角、手轮防滑纹理等细节，完整呈现该款高压手动闸阀的装配关系与结构特征，可用于阀门结构教学、管路系统装配模拟、产品展示等场景。
