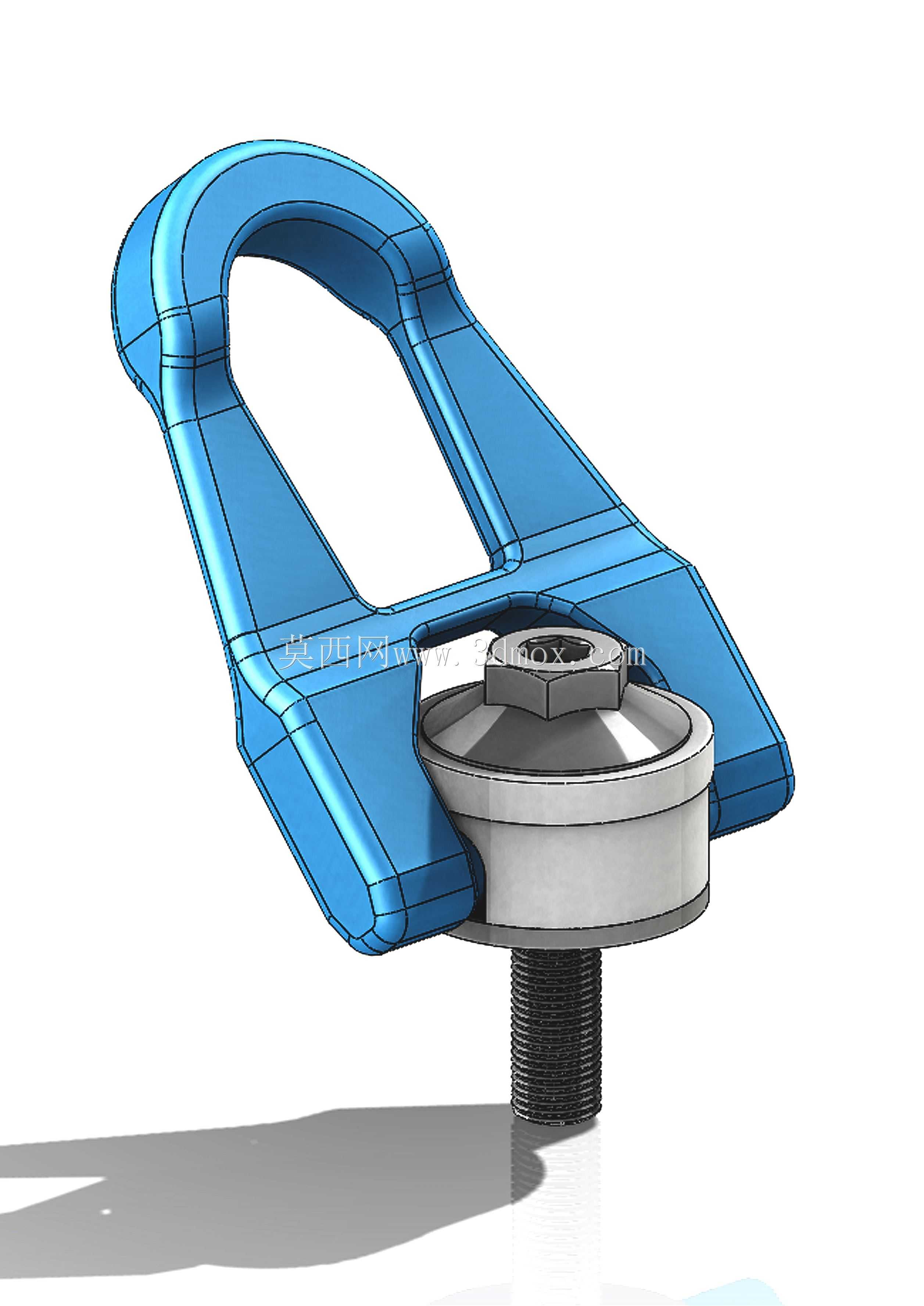

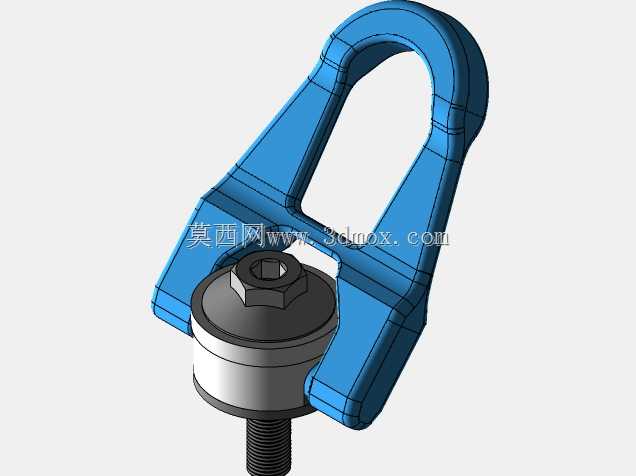

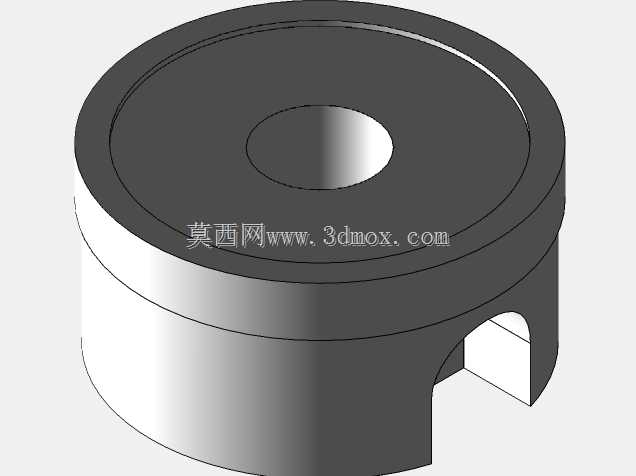

在重型设备吊装、大型构件转运、重型工装移位这类作业场景里,吊点的受力合理性直接决定吊装作业的安全冗余,这款可旋转吊耳结构,正是针对传统固定式吊耳无法适配多方向起吊受力的痛点做的结构优化。实际吊装作业中,很多时候吊索的拉力方向并非垂直于安装基面,传统固定吊耳在承受斜向拉力时,吊环根部会产生额外的附加弯矩,长期使用容易出现应力集中导致的结构开裂,甚至引发吊装安全事故。这款旋转吊耳的核心设计,就是将吊环部分与螺栓基座做了可相对转动的结构配合,吊环可以绕螺栓轴线360度自由回转,同时吊环与基座的连接面做了大圆角过渡的承压面设计,不管吊索从哪个方向施力,吊环都能自动回转到拉力方向的顺向位置,让整个吊耳结构始终只承受轴向拉力,

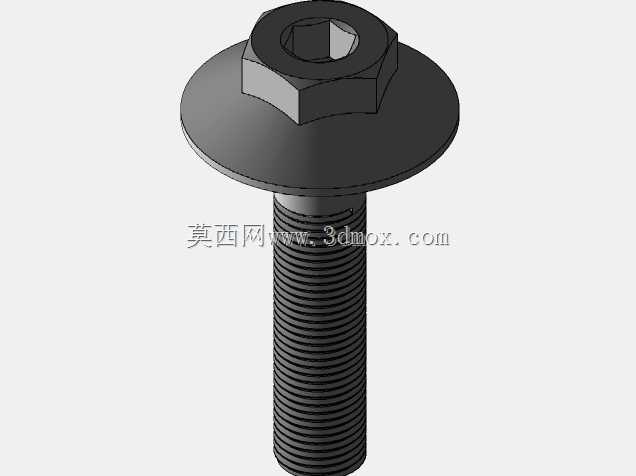

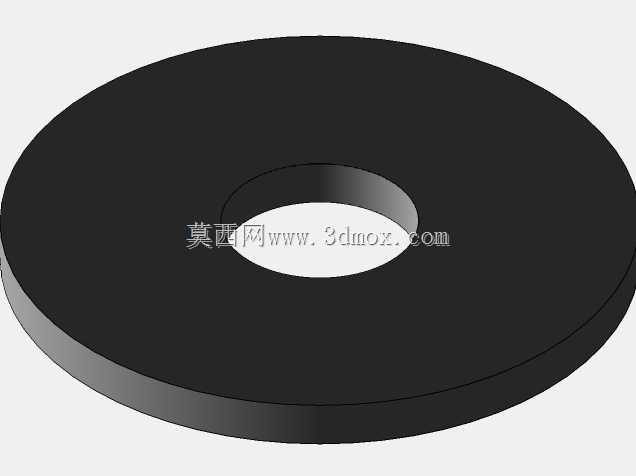

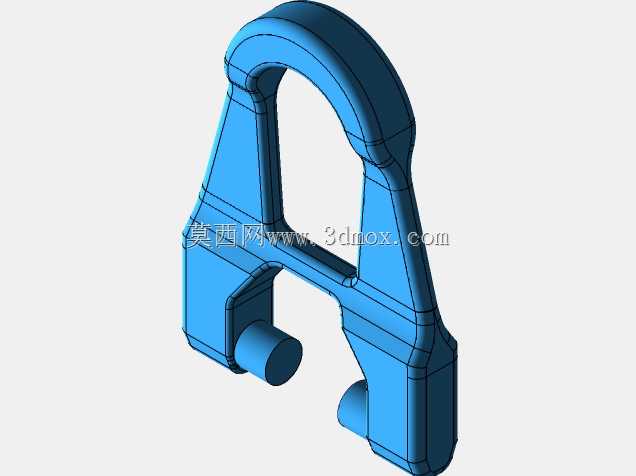

彻底消除斜拉带来的附加弯矩影响。从结构细节来看,吊环部分采用了宽幅的D型环结构,环体截面做了等强度优化,靠近基座连接位置的截面厚度更大,往环顶位置逐步过渡收窄,既保证了吊环与吊索接触位置的承压面积,避免吊索被局部应力割伤,也尽可能控制了整体结构重量。基座部分采用带法兰承压面的外六角螺栓结构,法兰面直径大于吊环的回转支撑内径,安装时法兰面完全贴合被吊设备的安装基面,把吊点的受力均匀分散到安装面的更大区域,避免局部压应力过大损伤被吊构件的安装基面。螺栓部分采用标准粗牙螺纹设计,适配常规的设备安装螺纹孔,安装时可以通过外六角结构施加标准预紧力矩,保证吊耳与被吊构件的连接刚性。设计过程中,回转配合面的间隙控制是核心要点,
间隙过小会导致吊环回转卡滞,在受载状态下无法顺畅调整方向,间隙过大则会导致吊环受载时出现偏摆,带来额外的冲击载荷,因此配合面采用了小间隙的公差配合,同时在支撑面做了减摩处理,保证带载状态下吊环依然可以顺畅转动。安装边界上,这款吊耳要求被吊构件的安装基面必须是平整的加工面,法兰面的贴合范围不能有凸起、焊缝或者其他影响贴合的杂物,螺纹孔的深度要满足螺栓的旋合长度要求,至少保证螺纹旋合长度不小于螺栓公称直径的1.5倍,才能保证连接强度足够。实际选型时,需要根据单吊点的额定载荷、被吊构件的重心位置、吊装时的吊索夹角来匹配对应规格的吊耳,同时要注意吊环的开口尺寸要适配所用吊索、卸扣的连接尺寸,避免连接配件无法顺利穿入。在重型机床床身吊装、大型冲压模具转运、重型工程机械部件移位这类场景里,这种可旋转吊耳可以有效降低吊点的设计难度,不需要再针对不同吊装方向设计多个专用吊点,单个吊点就能适配多方向的起吊受力,大幅提升吊装作业的便利性与安全性。
