重型万向旋转起重吊环结构设计

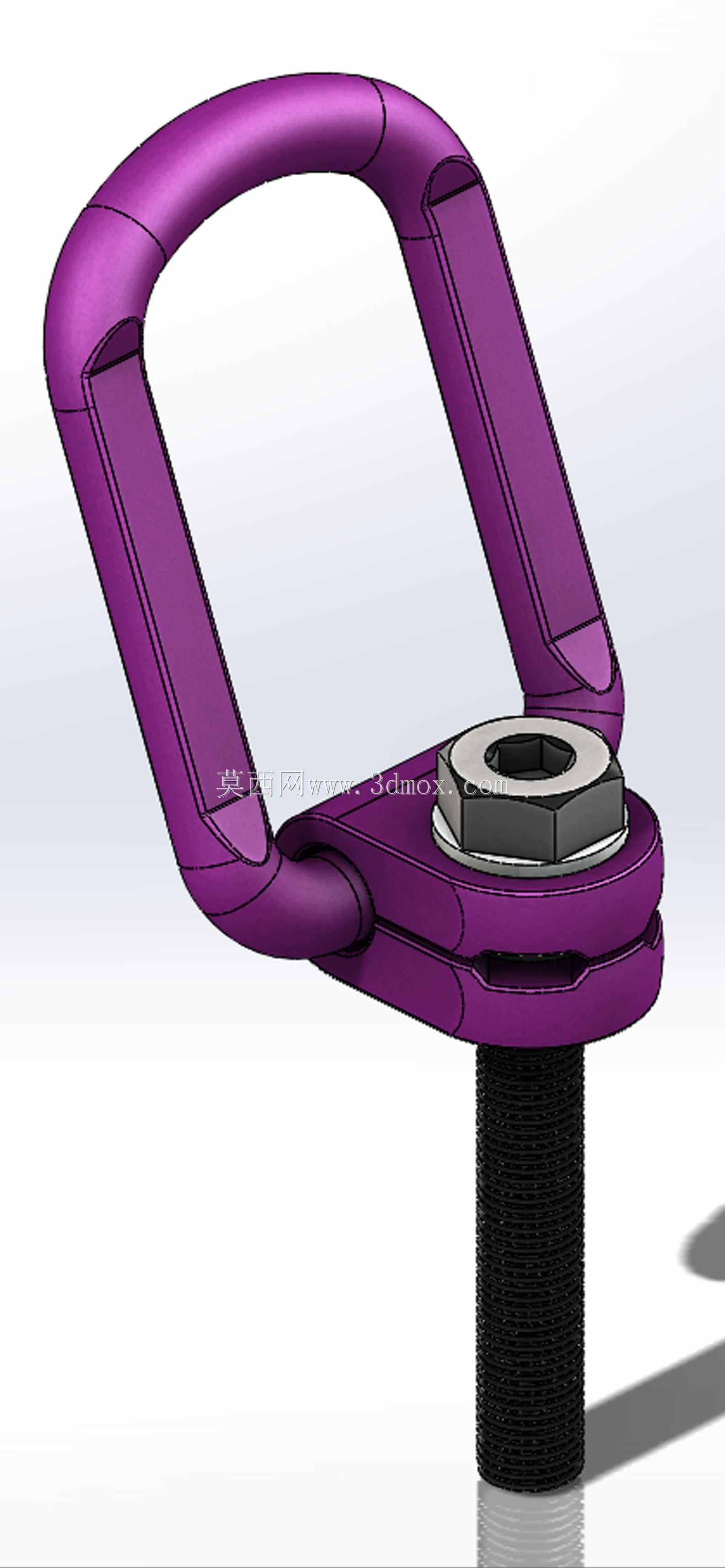

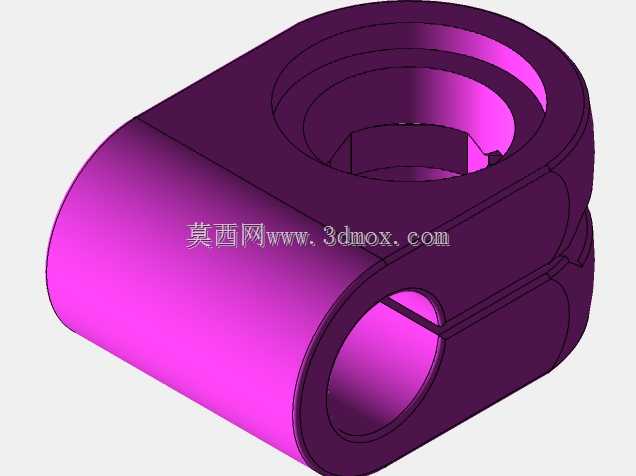

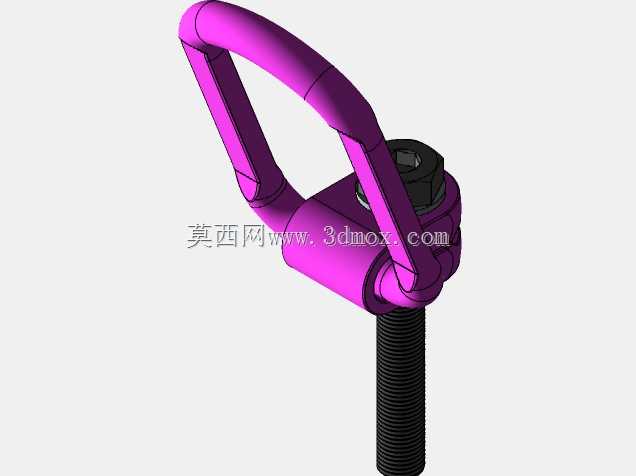

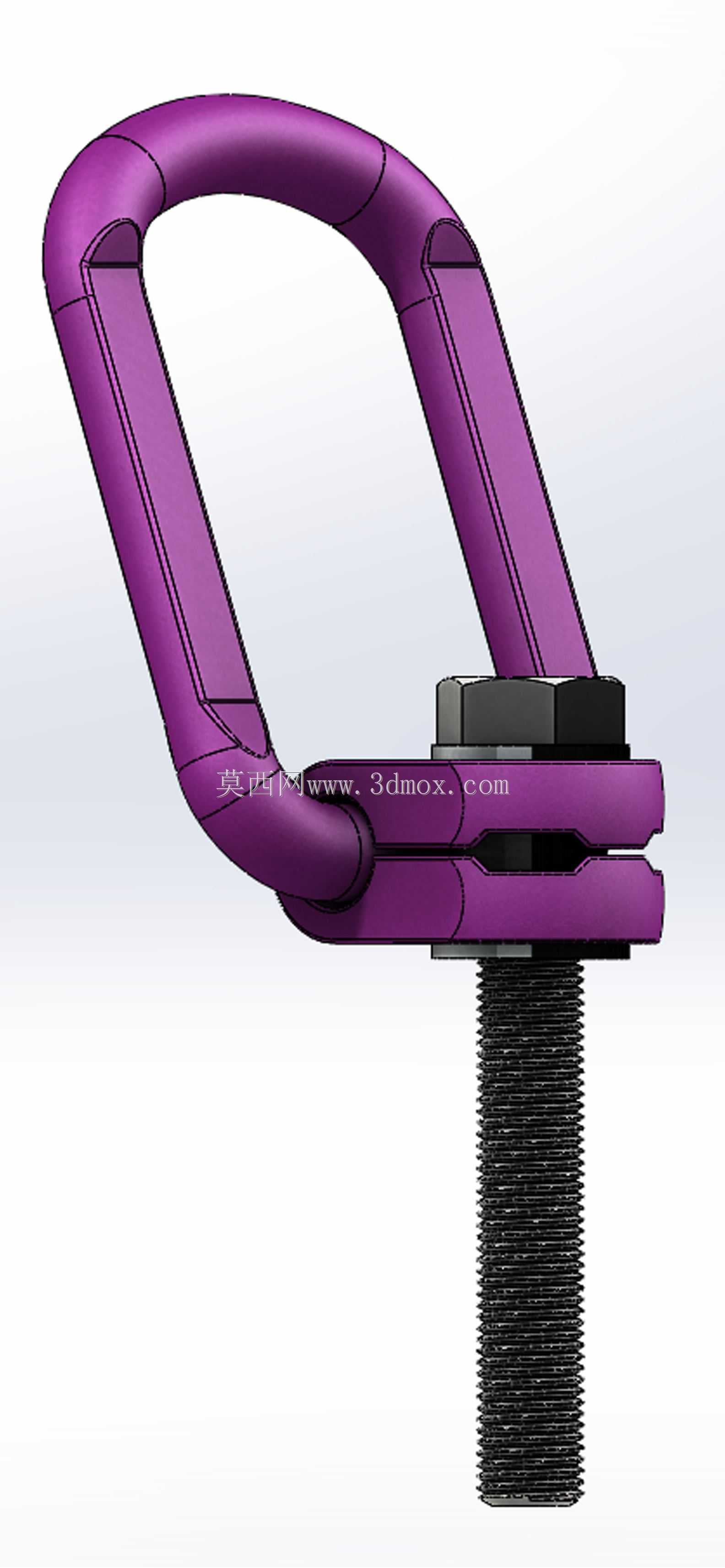

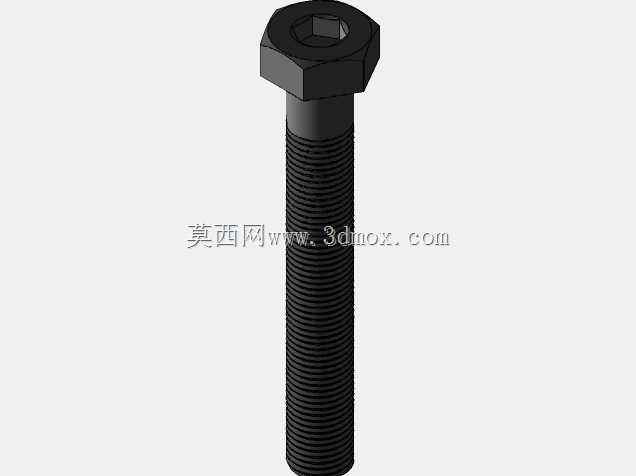

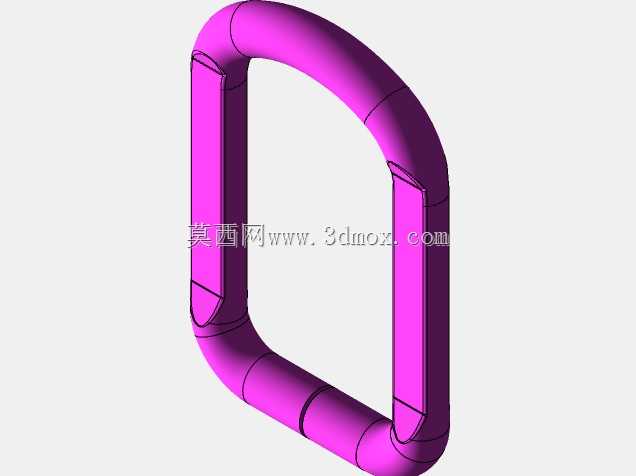

　　在重型装备制造、模具吊装、大型工件转运的作业场景中，吊点的可靠性直接决定吊装作业的安全系数，这款可旋转吊环正是针对多方向受力的吊装需求开发的专用吊具。不同于传统固定式吊耳仅能承受垂直方向载荷的局限，这款吊环的环体部分可绕螺栓轴线做360度回转，同时环体与底座的铰接结构允许吊环在受力时自动适配吊索的牵拉角度，避免吊索与吊点出现硬弯折、侧向剪切受力的问题，大幅降低吊装过程中吊具断裂、工件滑脱的风险。从结构设计逻辑来看，底座部分采用外螺纹安装结构，可直接拧入工件预制的螺纹孔内，底座与环体的连接位置设置了耐磨垫片与限位结构，既保证环体转动时的顺滑度，又能避免大载荷下连接位置出现松脱、旷量。环体采用D型闭合结构，相比圆形吊环更适配扁平吊装带、

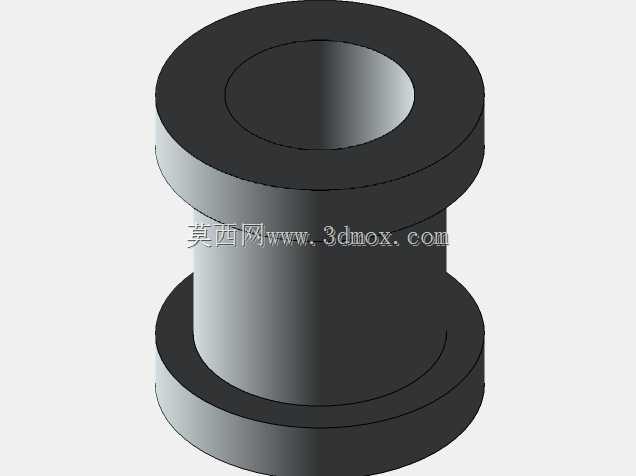

　　卸扣的连接需求，环体截面做了等强度优化，在牵拉受力最大的环顶位置适当增加截面厚度，两侧连接臂做了减重过渡，在保证额定载荷下结构强度冗余的前提下，尽可能降低吊具自身重量，减少安装时的操作负担。安装边界方面，这类吊环的螺纹规格需与工件安装孔完全匹配，安装时需保证底座端面与工件安装面完全贴合，禁止在倾斜面、不平整面上安装，同时要预留足够的环体转动空间，避免环体回转时与工件表面的凸起结构发生干涉。实际选型时，需根据工件的总重量、吊装时的角度系数核算单吊点的实际受力，保证吊环的额定载荷留有足够的安全余量，多吊点协同吊装时，还要注意各吊点的受力分配，避免单个吊环承受超出设计值的偏载。建模过程中，对环体的铰接间隙、螺纹配合公差、垫片的压缩量都做了符合实际加工装配要求的参数设置，可直接用于吊具结构验证、吊装方案模拟等场景，也能为同类型起重吊具的结构优化提供参考。
