美国海军陆战队M9刺刀精细三维建模作品

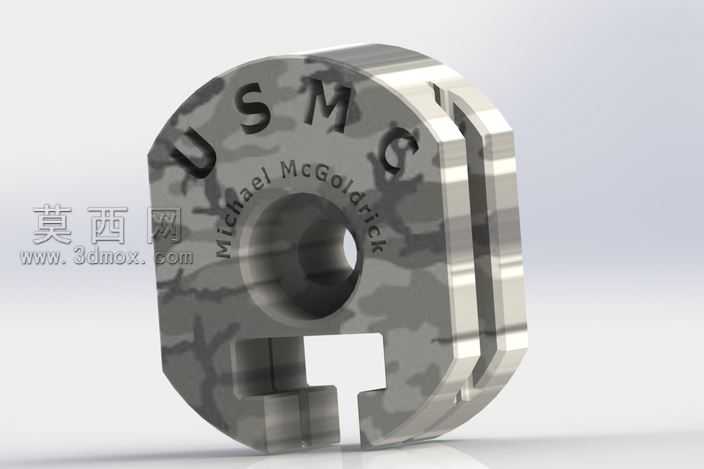

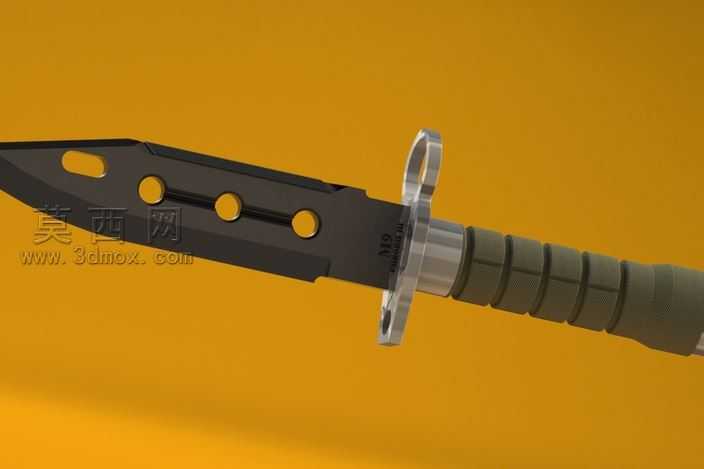

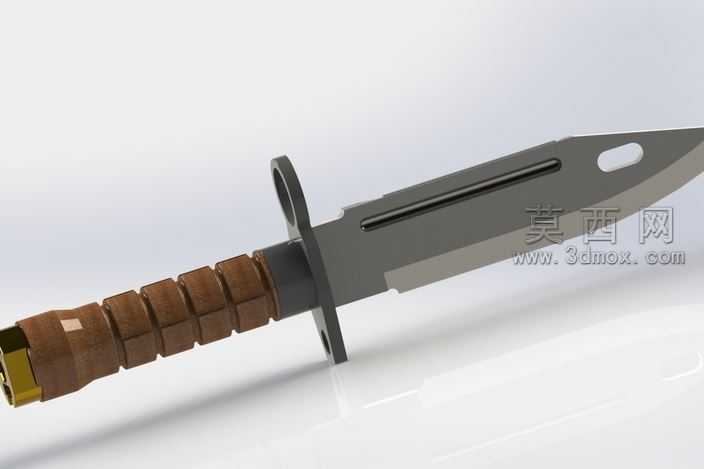

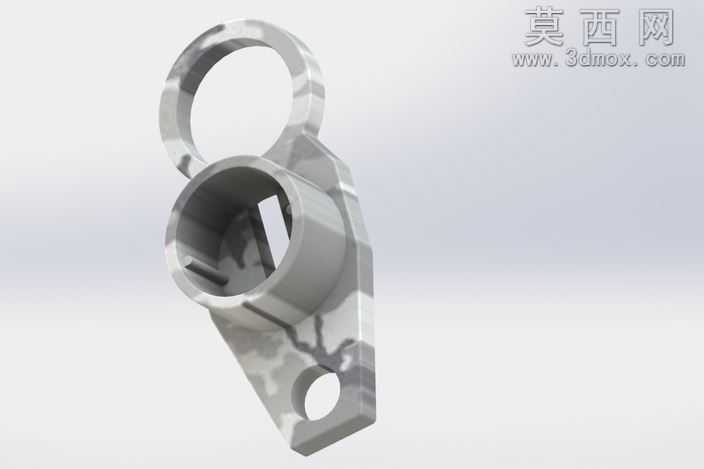

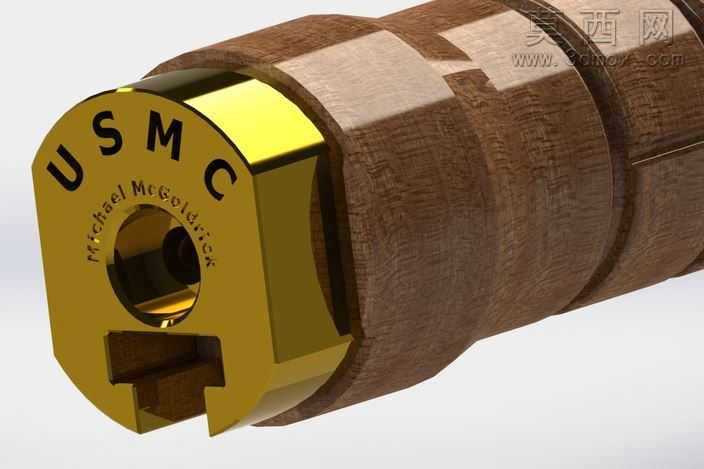

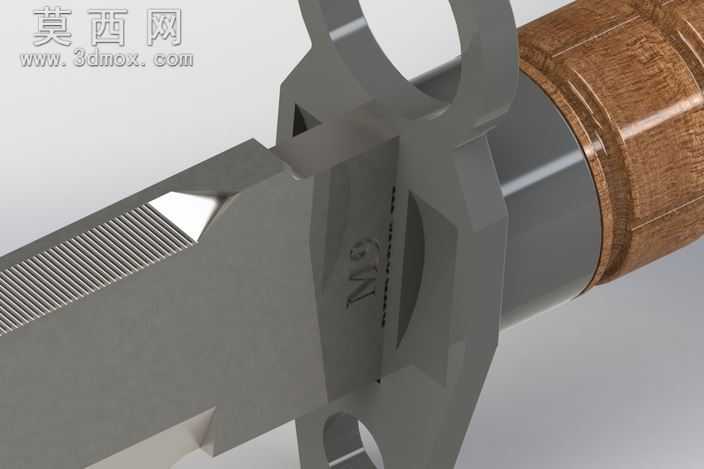

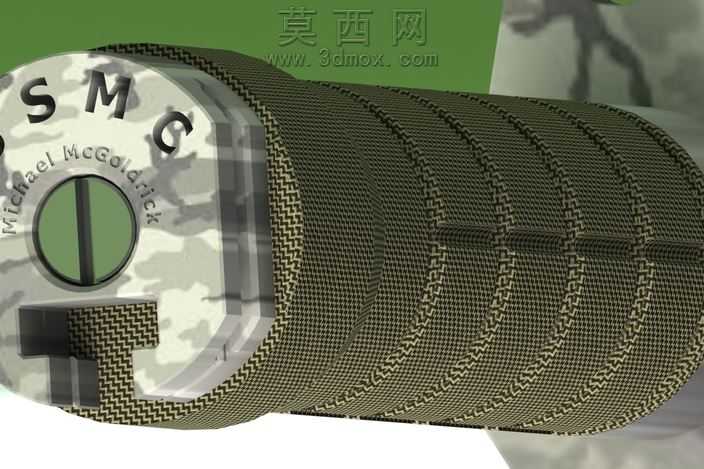

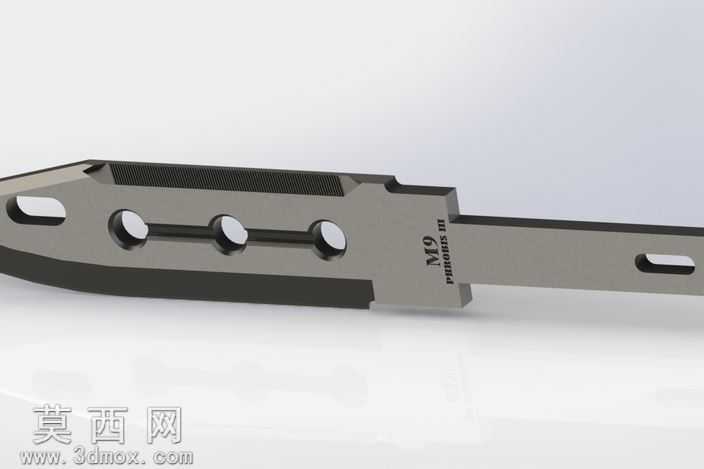

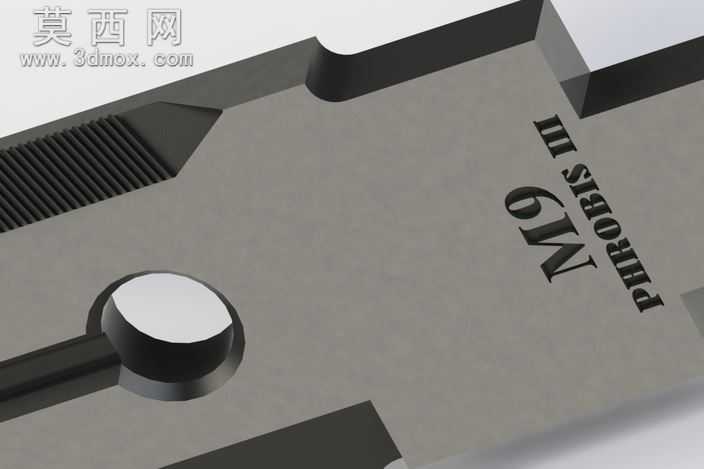

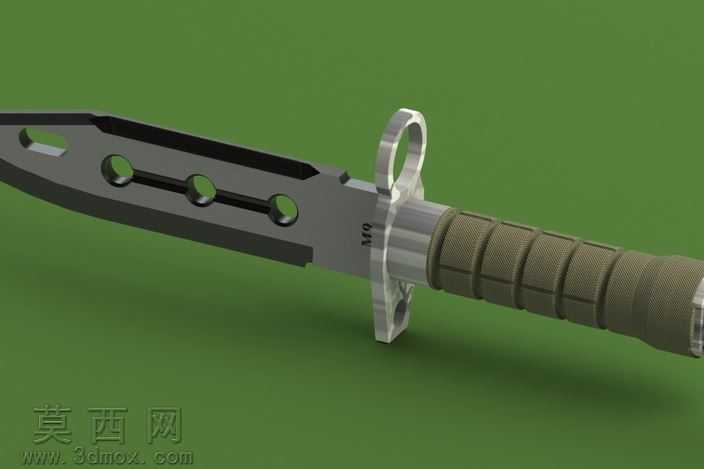

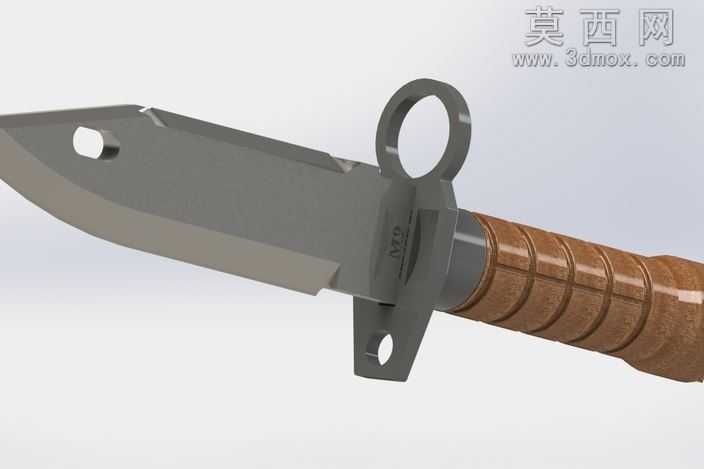

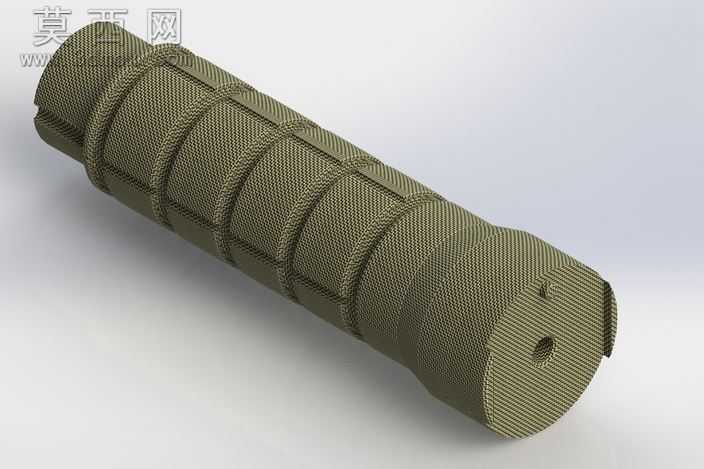

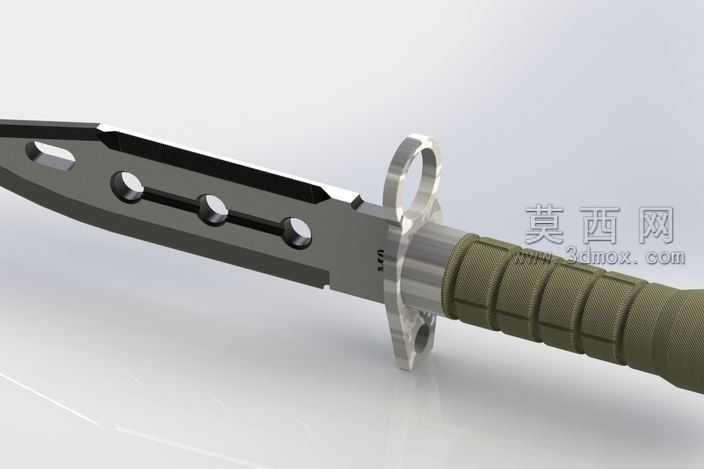

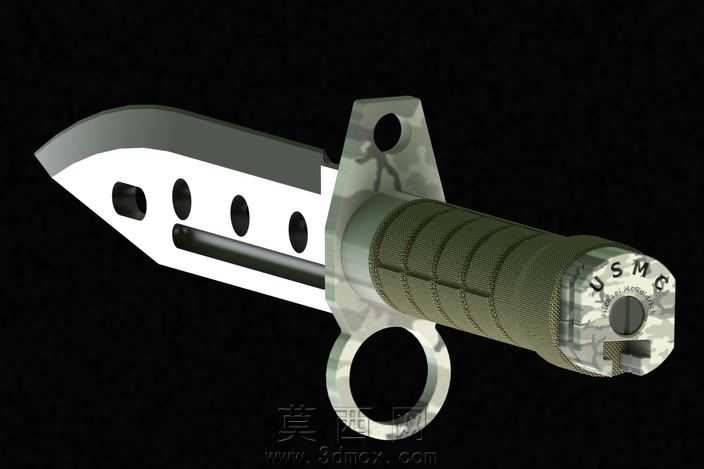

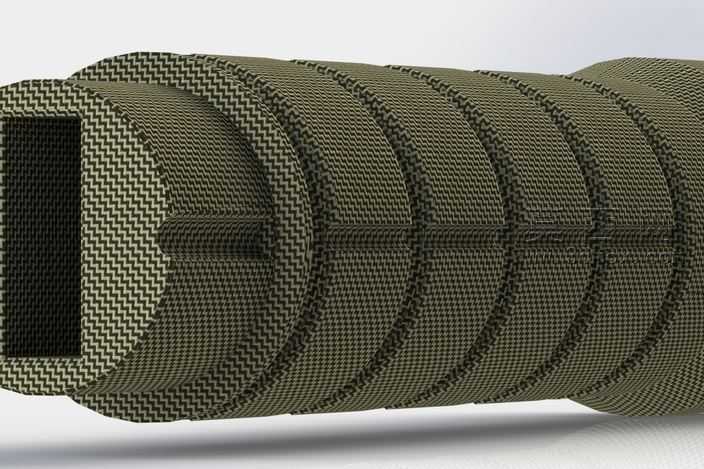

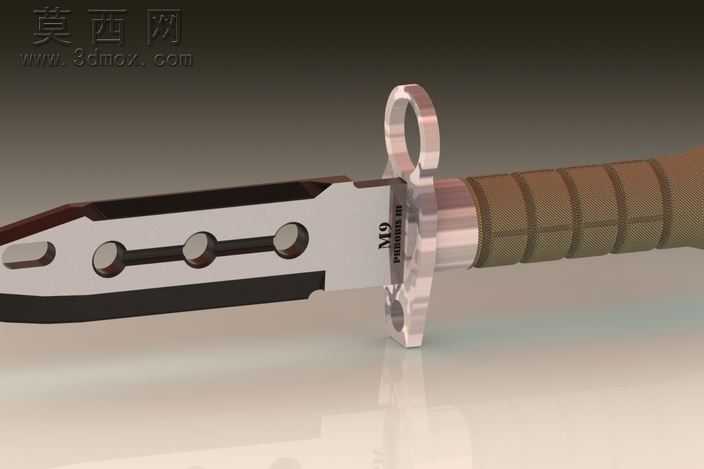

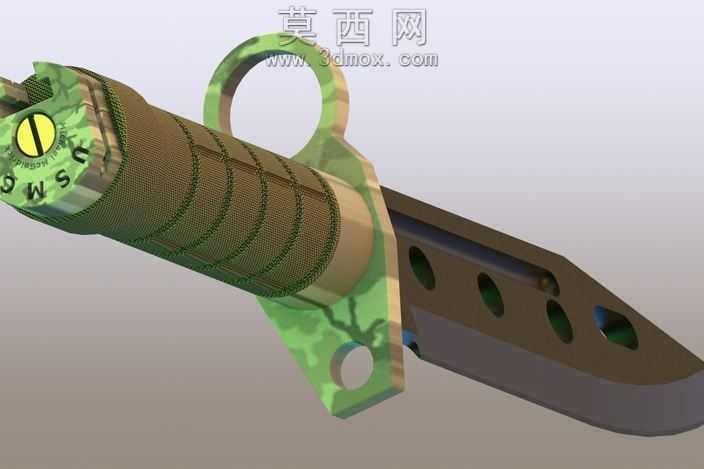

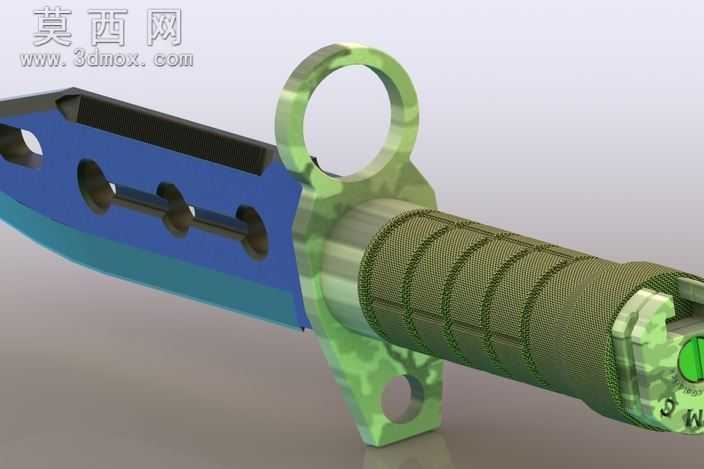

本作品为美国海军陆战队制式M9刺刀的三维建模成果，建模过程以还原实物结构特征与材质质感为核心目标，依托SolidWorks三维设计软件完成全参数化建模，再通过渲染模块输出高精度展示效果图。建模初期先梳理M9刺刀的整体结构逻辑，将模型拆分为刀身、护手、刀柄、刀环四个独立部件分别构建，确保各部件装配关系完全匹配实物装配逻辑。刀身部分采用拉伸凸台结合切除特征完成基础轮廓构建，精准还原刀身的双刃切削角度、血槽的深度与弧度，以及刀身表面三个减重孔的位置、孔径与边缘倒角细节，同时通过包覆特征还原刀身表面的标识刻印细节，保证刀身的功能性结构与外观细节完全贴合实物特征。护手部件采用多实体建模方式完成，精准还原护手的定位卡槽、枪口环的内径尺寸与安装角度，以及护手表面的防滑纹理细节，确保护手与刀身、枪口的装配间隙符合真实公差要求。刀柄部分通过扫描特征构建握持区的基础曲面，再通过阵列切除特征还原刀柄表面的环形防滑槽结构，同时对刀柄尾部的挂绳孔、定位卡扣结构做精细化处理，还原刀柄的人体工学握持弧度与安装固定结构。材质设置阶段，刀身与护手采用哑光不锈钢材质，调整金属粗糙度、反射率参数还原军用刀具的金属质感，避免过度反光带来的失真效果；刀柄采用军绿色工程塑料材质，添加细微的颗粒纹理模拟实塑料握把的磨砂触感，同时调整材质的漫反射参数还原军用装备的哑光质感。渲染阶段采用纯色背景搭配柔和的漫反射光源，通过多角度布光突出刀身的结构线条与各部件的材质差异，同时添加柔和的环境阴影提升模型的立体感，最终呈现的模型既完整还原了M9刺刀作为军用战术刀具的硬朗外观，也精准复现了各部件的结构细节与材质特征，可用于刀具结构展示、军事装备科普、战术装备设计参考等场景。
