多规格等电位接线端子组件结构设计

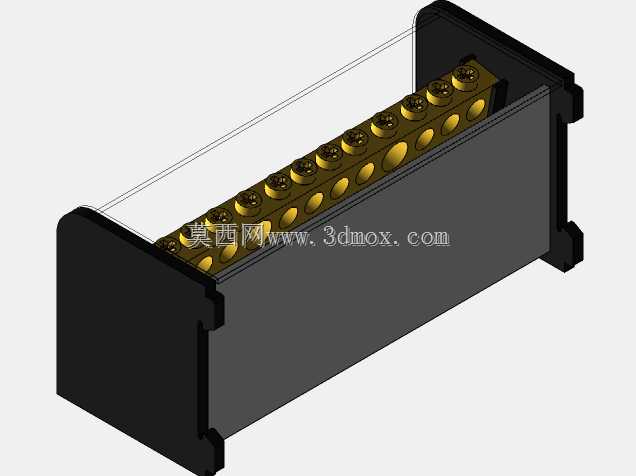

　　这类等电位接线端子组件，主要应用在低压配电柜体内部、工业设备控制柜的接地汇流环节，也会在自动化生产线的分线工位、建筑机电安装的局部等电位联结场景中使用，核心作用是将多组需要保持等电位的导线可靠汇接，避免不同回路间出现电位差引发的设备干扰、触电风险或是静电损坏敏感元器件的问题。从结构设计来看，组件采用分层排布的导电铜排作为核心导电载体，外部搭配绝缘防护外壳，不同规格的端子单元对应不同的接线容量，可适配从1.5平方到6平方不等的多股铜芯导线接入，每个接线位都设置了独立的压线螺钉结构，拧紧后能刺破导线氧化层保证接触电阻稳定在毫欧级，避免长期运行出现接触不良发热的问题。设计过程中优先考虑了安装的适配性，外壳侧边预留了标准导轨卡扣结构，

　　可直接卡装在DIN35mm标准电气导轨上，也可通过底座的固定孔使用螺丝直接固定在安装板上，不同长度规格的端子单元可根据实际接线数量自由拼接，拼接后相邻单元的绝缘外壳能紧密贴合，不会出现缝隙导致异物掉入引发短路。外壳采用阻燃PA66材质注塑成型，可耐受120摄氏度的长期工作温度，阻燃等级达到V0级，即使内部接线出现异常发热也不会引燃外壳，导电部分采用H62黄铜镀锡处理，既保证了导电性能，也能避免长期在潮湿环境下出现氧化锈蚀。从安装边界来看，单组20位的端子组件整体宽度不超过150mm，高度在50mm以内，深度方向预留了30mm的接线操作空间，安装时不需要额外预留过大的柜内空间，接线操作时普通十字螺丝刀即可完成所有压线操作，

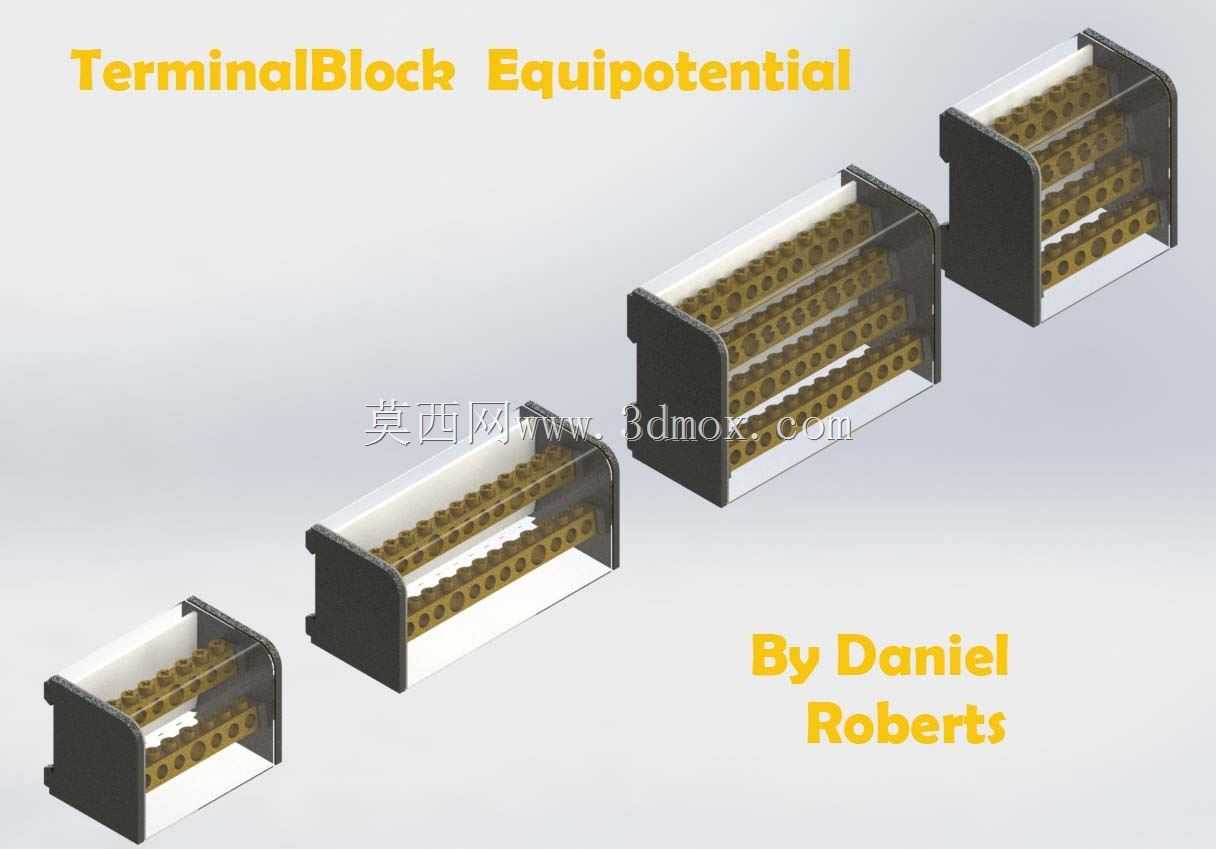

　　不需要专用工具。不同配置的端子单元分别对应不同的接线场景，小规格的适用于控制回路的信号等电位联结，大规格的可承载主回路的接地汇流电流，拼接结构也方便后期运维时增减接线位，不需要整体更换汇流排，只需要加装对应规格的端子单元即可完成扩容。端子排的接线位采用错位排布设计，上下层的接线孔错开一定距离，接线时不会出现相邻导线互相干扰的问题，每个接线位旁都预留了标识槽，可插入标识条标注对应回路编号，方便后期运维排查线路。
