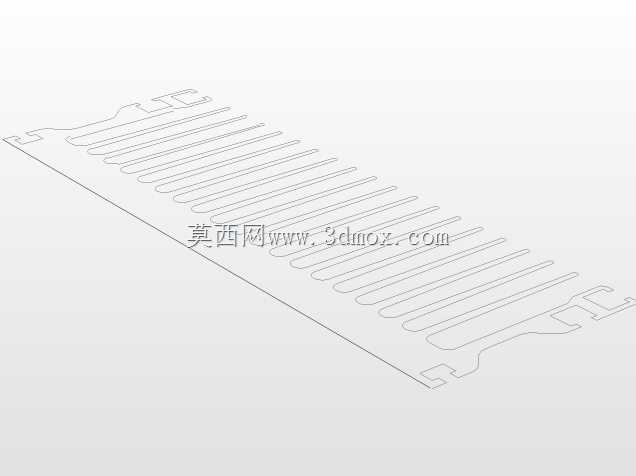

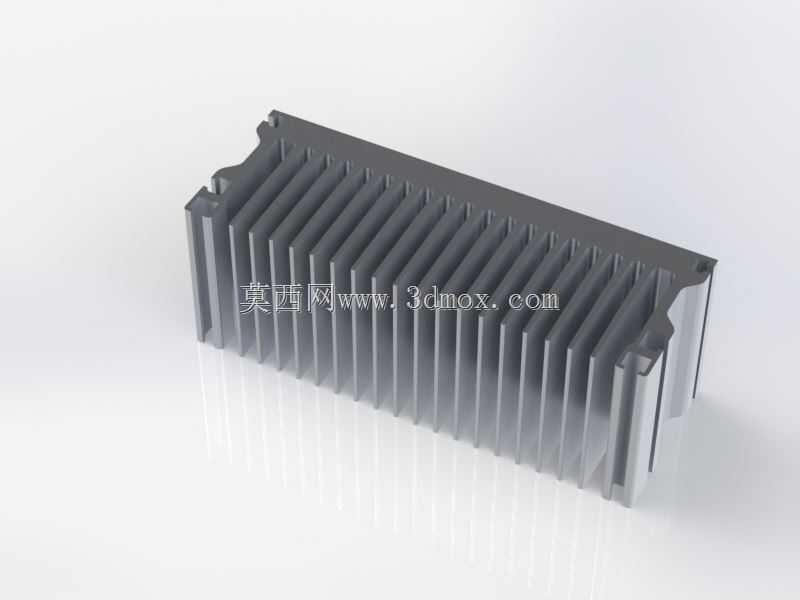

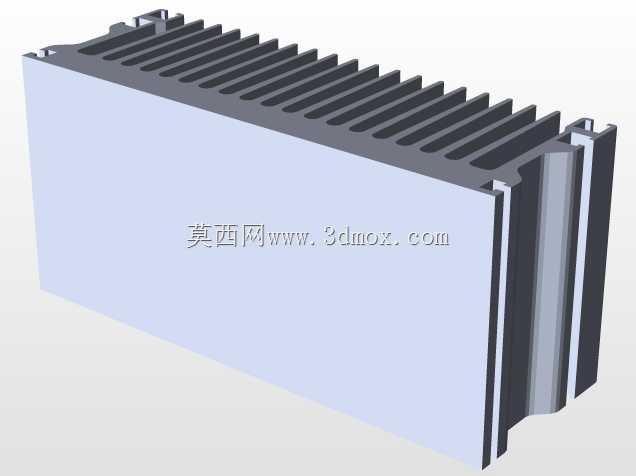

这款P17型散热结构件,主要面向中小功率电子器件、工控板卡、电源模块的被动散热场景,在无强制风冷的密闭工控机柜、户外通讯终端、小功率LED驱动电源这类安装空间受限、长期连续运行的设备中应用广泛,核心作用是通过自身金属基材的高导热特性,将发热元器件工作时产生的热量快速传导至整个散热鳍片阵列,再通过鳍片与空气的接触完成自然对流换热,避免元器件因结温过高触发降频、老化甚至热击穿故障。从结构设计来看,整体采用一体化挤压成型的铝基材加工,基底部分做了平整铣削处理,安装面平面度控制在0.02mm以内,能保证与发热器件表面的充分贴合,减少接触热阻,基底两侧预留了对称的安装卡扣位与螺丝过孔,可兼容螺丝锁付、卡扣快装两种安装方式,
适配不同设备的装配工艺需求。鳍片部分采用等间距平行排布设计,鳍片厚度控制在1.2mm,相邻鳍片间距4mm,这个参数是经过热仿真反复迭代确定的,既保证了足够的散热接触面积,又不会因为鳍片过密导致自然对流时风道堵塞,在25℃环境温度下,自然对流工况的热阻可控制在1.8℃/W左右,能满足15-25W持续发热功率的散热需求。外形尺寸方面,整体长度方向预留了安装避让缺口,两端的卡扣凸台高度比鳍片顶端低2mm,安装时不会与周边的电路板元器件产生干涉,基底厚度6mm,足够容纳热量的横向扩散,避免热量集中在器件接触区域无法散开。设计过程中还考虑了批量生产的工艺性,所有鳍片的拔模角度控制在1.5°以内,既满足铝型材挤压的脱模要求,
又不会过多损失鳍片的有效散热面积,边角位置都做了R0.5的圆角处理,避免生产装配过程中割伤操作人员,同时减少应力集中,提升长期使用的结构稳定性。实际选型时,需要注意安装边界的预留,鳍片上方需要预留至少10mm的通风空间,保证冷热空气的自然循环,安装面建议搭配0.2mm厚的导热硅胶片使用,进一步降低接触热阻,提升整体散热效率,这款结构件不需要额外的风扇驱动,没有运动部件,使用寿命和设备本身一致,适合免维护的长期运行设备使用。
