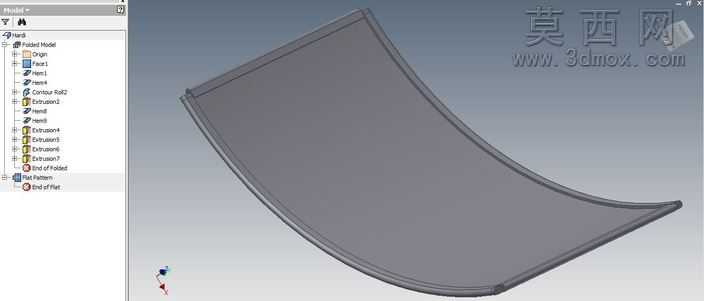

带折弯回滚特征的弧形钣金机盖构件

该构件为典型的钣金类机盖零件，建模过程依托三维参数化设计软件完成，首先基于钣金设计模块的基础规则，确定金属板材的基础厚度参数，选取适配常规钣金加工的常用板材厚度作为建模基准，保证后续折弯、成型工序的工艺可行性。建模初始阶段先绘制构件的基础轮廓草图，以平面二维线条勾勒出构件的整体外边界，精准控制弧形段的曲率参数，确保曲面弧度符合机盖类零件的包覆防护需求，同时兼顾成型过程中的材料延展特性，避免出现曲率突变导致的加工应力集中问题。完成基础轮廓后，通过钣金折弯特征构建构件的弧形主体形态，在折弯操作中精准设置折弯半径、折弯角度与折弯扣除值，匹配实际钣金冲压、折弯加工的工艺参数，保证三维模型与实际加工成品的尺寸一致性。针对构件边缘的回滚特征，采用钣金模块的卷边、回滚成型命令进行构建，精准控制回滚段的圆弧半径与搭接尺寸，该特征既能够消除钣金件边缘的锋利毛边，提升零件使用过程中的安全性，又可以增强构件边缘的结构刚度，避免薄板材边缘出现受力变形的问题。构件两侧的翻边结构通过边线法兰特征生成，设置合理的法兰高度与折弯角度，翻边结构一方面可以提升整个弧形构件的整体结构强度，减少弧形薄板在受力时的形变幅度，另一方面可以为后续的装配连接提供安装基准面，方便通过螺栓、铆接等方式将该机盖构件固定在设备主体上。材质设置上选取常规冷轧钢板作为基础材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原真实金属板材的哑光金属质感，同时对模型的边缘进行细微的圆角处理，模拟实际钣金加工过程中自然形成的边缘过渡效果，避免模型出现过于尖锐的不符合加工实际的棱角。整个设计过程围绕钣金加工的工艺逻辑展开，所有特征均采用可编辑的参数化钣金特征构建，而非实体曲面拼接，方便后续根据实际装配需求调整板材厚度、折弯半径、弧形曲率等参数，大幅提升模型的可修改性与工程实用性，该构件可直接用于各类工业设备的外侧防护机盖，兼具结构防护与外观规整的作用。
