军用舱壁安装电连接器结构设计

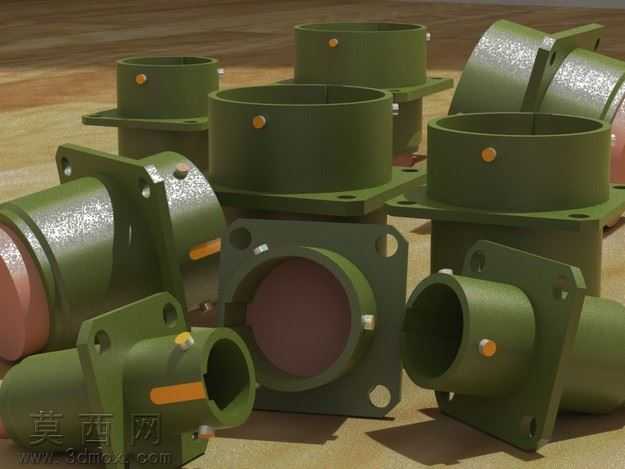

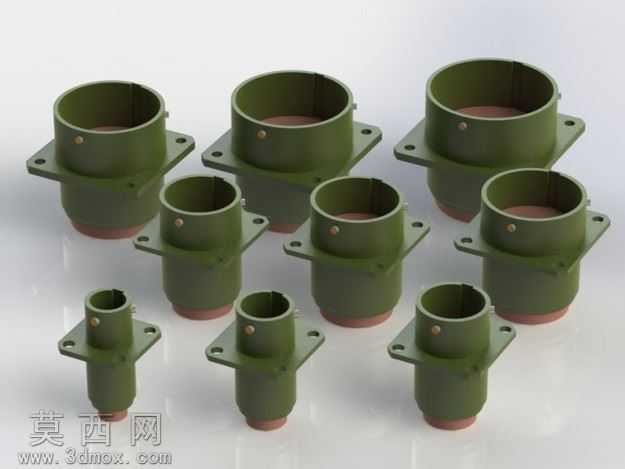

本套模型为系列化舱壁安装式电连接器，覆盖08到24全尺寸规格，采用三维参数化建模完成全系列产品的结构设计，可直接用于电气布线系统的装配仿真与结构验证。建模过程中严格遵循电连接器国军标设计规范，对每一处结构细节做了精准还原：主体外壳采用军绿色硬质阳极氧化铝合金材质，渲染阶段通过调整金属粗糙度、氧化层漫反射参数，还原出军用连接器外壳特有的哑光磨砂质感，表面细微的颗粒纹理、安装法兰的加工刀痕都做了材质贴图处理，让渲染效果贴近实物外观。模型完整还原了连接器的核心结构：方形安装法兰上预留了标准安装孔位，可直接通过螺栓固定在设备舱壁上，实现舱体两侧的电路贯通；外壳侧面设置了定位销与卡扣结构，能够与对接插头实现精准对位，防止插合过程中出现针脚错位；接口内部做了绝缘衬套的结构预留，可适配不同芯数的接触件，满足电源、信号等不同类型的传输需求；尾部设计了线缆密封结构，能够在舱壁安装后实现IP67级的防护效果，适配野外复杂工况下的使用需求。设计过程中采用了系列化建模思路，通过参数驱动调整壳体直径、法兰尺寸、安装孔距，快速生成全规格的连接器模型，所有规格的安装接口尺寸均符合通用标准，可直接替换不同设备上的同类型连接器，无需额外调整安装结构。模型还对插合对位的橙色标识块做了细节刻画，该标识块用于现场安装时快速识别对位方向，避免暴力插合损坏内部针脚，同时外壳上的接地凸台、密封槽等细小结构都做了完整建模，没有做简化省略，能够满足结构强度校核、装配干涉检查等工程设计需求。渲染阶段采用了工业产品展示常用的三点布光，通过主光突出外壳的金属质感，辅光勾勒安装法兰的轮廓，补光消除结构暗部的死黑区域，让不同规格连接器的尺寸差异、结构细节都能清晰呈现，既可以作为军用设备布线设计的标准件库使用，也可用于装备展示、教学演示等场景。
