工业立式罐体配套钢梯操作平台结构

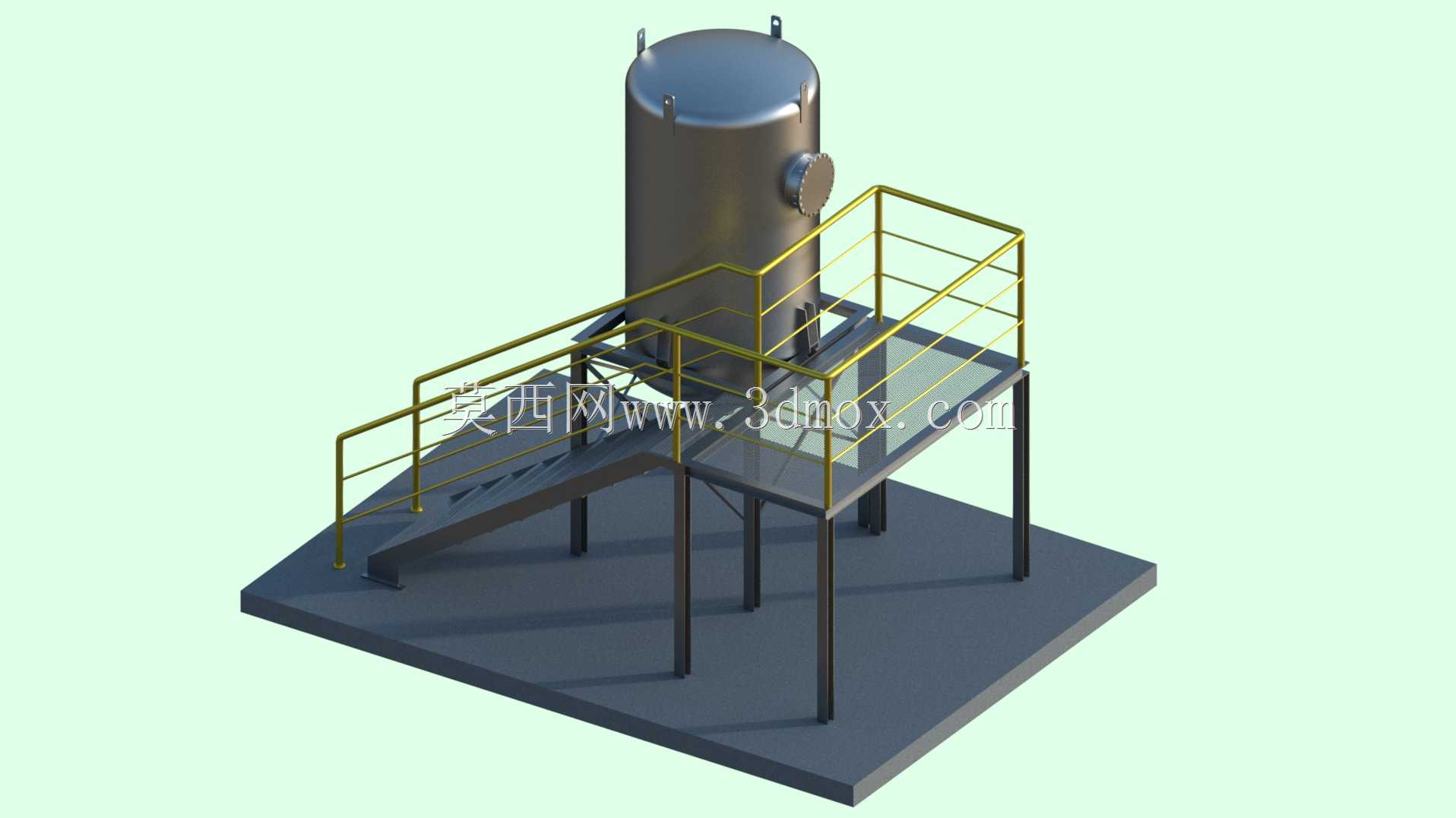

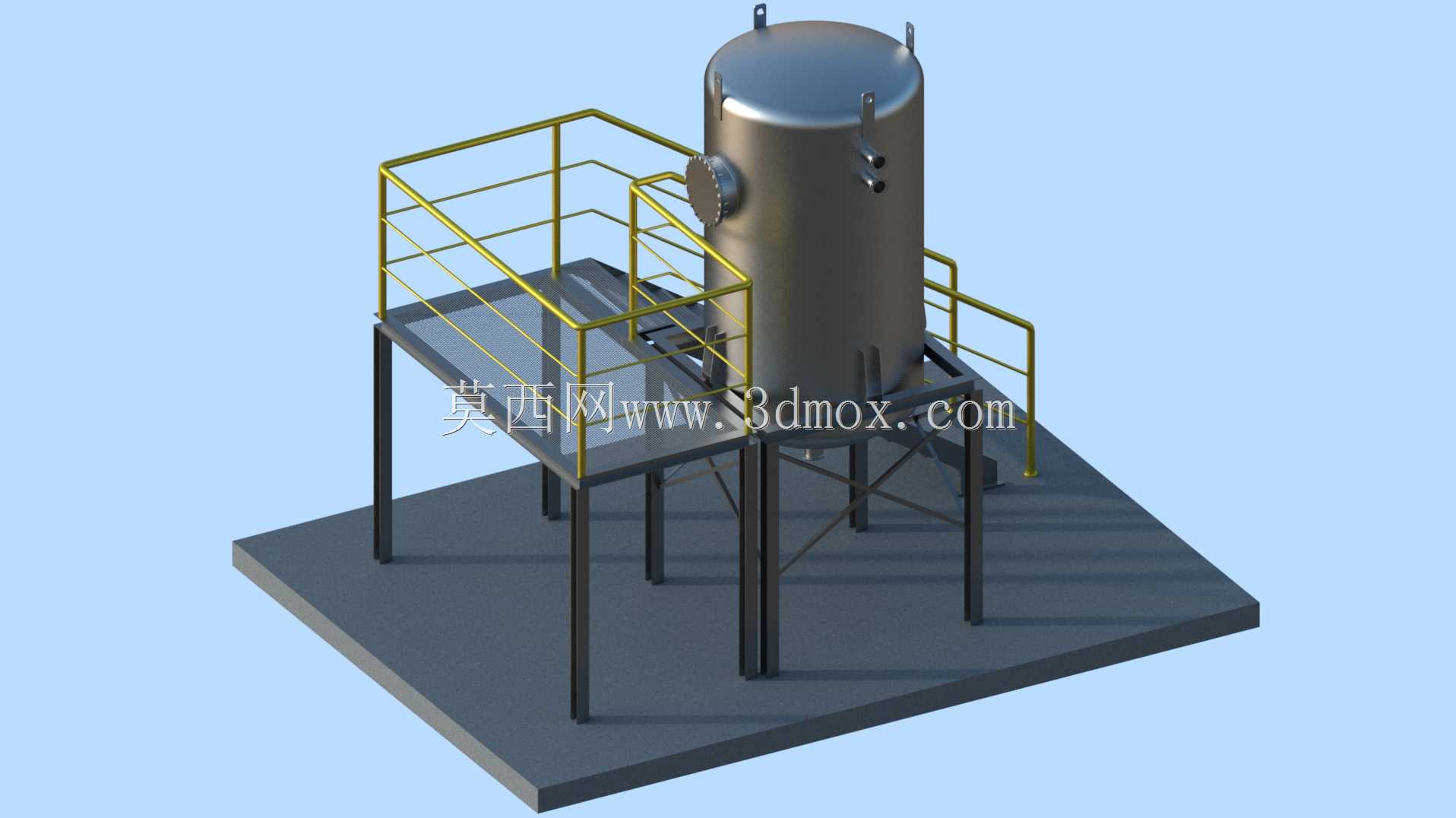

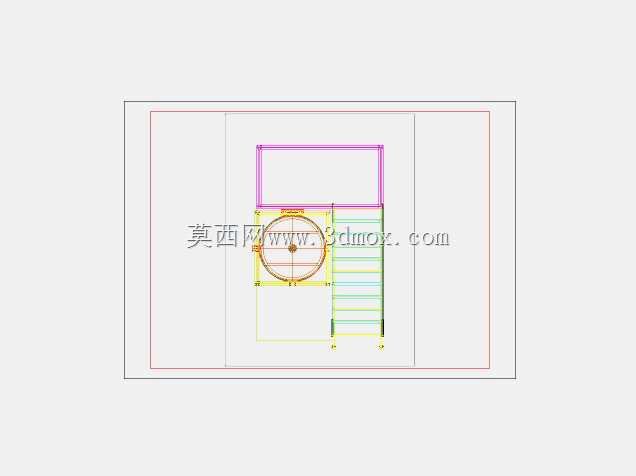

　　这套带钢梯的立式罐体操作平台，主要服务于化工、食品加工、水处理等行业的中小型立式承压/常压罐体的日常操作、检修维护场景，解决立式罐体人孔、接管、仪表位置偏高，操作人员无法直接触及作业的实际问题。从结构设计逻辑来看，平台采用方形落地式支撑布局，四根型钢支腿直接与底部预埋基础板连接，支腿间距根据罐体直径预留足够的操作净空，避免人员在平台上作业时与罐体本体发生磕碰，平台台面距离罐体人孔的高度差控制在150mm以内，符合人体工程学作业要求，操作人员站立时无需过度抬手或弯腰即可完成阀门操作、仪表读数、人孔拆装等常规作业。钢梯采用斜向踏步设计，踏步采用花纹钢板折弯成型，每级踏步高度控制在180mm，踏步宽度250mm，

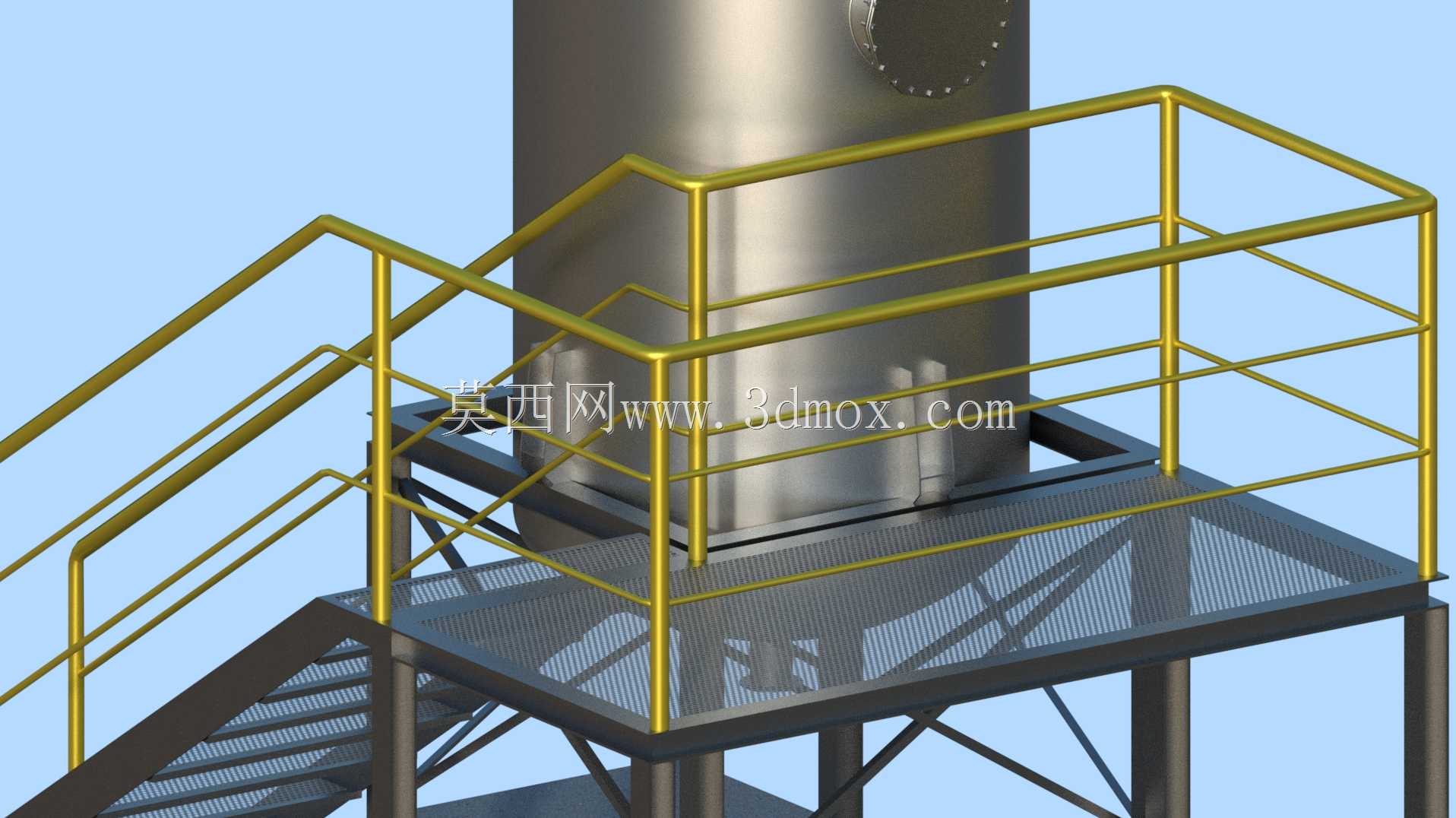

　　避免上下梯时踩空或抬腿费力，钢梯两侧与平台周边统一设置双横杆黄漆防护栏杆，栏杆高度1200mm，中间设置一道横杆，底部设置100mm高的挡脚板，防止工具、零配件从平台边缘坠落，同时醒目的黄色漆面在工业车间环境中能起到明确的安全警示作用。罐体本身采用立式圆筒形结构，顶部设置椭圆形封头，封头上预留吊耳用于设备吊装就位，罐体侧面设置侧装式人孔与接管法兰，平台的镂空区域刚好围绕罐体中上部设置，平台台面与罐体外壁预留50mm的安装间隙，既避免罐体运行时的振动传递到平台结构，也给后期罐体保温层施工预留足够的操作空间。安装边界方面，整套结构的底部基础板需要与混凝土地面通过膨胀螺栓固定，基础平面的水平度误差需控制在2mm/m以内，

　　避免平台安装后出现倾斜导致的受力不均，钢梯下端直接落地并设置防滑脚垫，不需要额外做基础固定，降低现场安装的施工成本。从结构受力角度，平台的支撑横梁采用H型钢焊接成型，台面铺设3mm厚花纹钢板，整体额定载荷按照2kN/㎡设计，可同时容纳3-4名操作人员携带工具作业，完全满足日常巡检、小范围检修的载荷需求，护栏与平台、钢梯的连接全部采用满焊工艺，焊后做打磨除锈处理再涂刷黄漆，避免长期使用后焊缝锈蚀导致结构失效。
