建筑外墙作业电动悬吊式脚手架结构

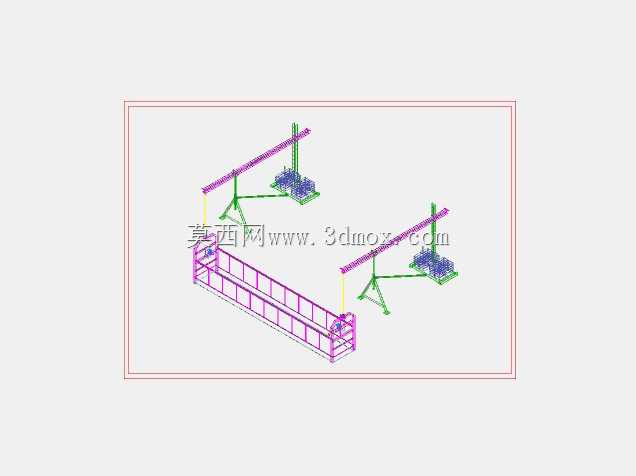

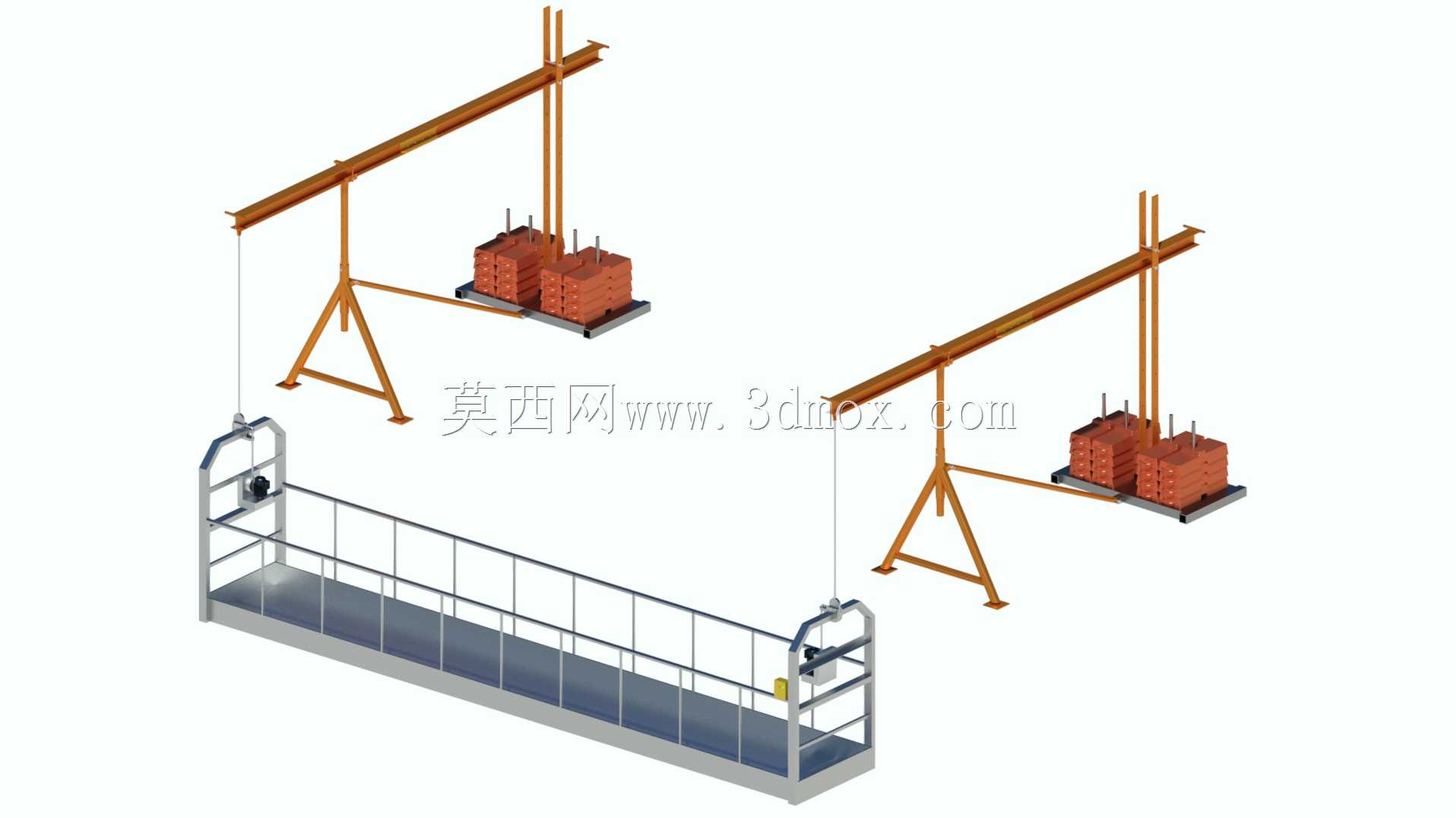

　　这套悬吊作业结构主要面向高层民用建筑、工业厂房的外墙施工场景，覆盖外墙涂装、幕墙安装、保温层铺设、外立面检修、高空管线布设等常规高空人工作业需求，替代传统落地式脚手架在超高层作业场景下耗材多、搭拆周期长、场地占用大的痛点。整套结构分为屋面悬挂承载端与下部作业平台端两大部分，屋面端采用三角支架式支撑结构，支架底部设置配重承载位，可根据作业平台额定载荷、屋面女儿墙高度、悬挑伸出长度匹配对应重量的配重块，避免支架发生倾覆失稳；支架上设置横向悬挑梁，梁体预留多组吊点安装位，可根据作业平台长度调整吊点间距，适配不同宽度的作业面需求，悬挑梁与三角支架之间设置可调式紧固结构，可根据屋面实际坡度微调梁体水平度，保证吊点受力垂直向下。

　　下部作业平台采用模块化拼装式篮体结构，主框架采用高强度矩形钢管焊接成型，平台底板采用防滑花纹钢板铺设，四周设置高度符合高空作业安全规范的防护栏杆，栏杆内侧可加装挡脚板防止工具物料坠落；平台两端安装升降驱动机构，通过钢丝绳与屋面悬挑梁的吊点连接，驱动机构内置防坠锁止结构，当钢丝绳出现异常滑移、断裂时可瞬间锁止，避免平台坠落。设计过程中优先考虑现场安装的便捷性，所有结构件均采用螺栓拼接，无需现场焊接作业，单块构件重量控制在人工可搬运范围内，适配无大型吊装设备的老旧小区屋面作业场景；安装时需确认屋面承载能力满足配重与支架总载荷要求，悬挑梁伸出女儿墙的长度需控制在设计允许范围内，吊点与平台端部的距离需符合安全规范，

　　避免平台升降过程中与建筑外立面发生剐蹭。平台的额定作业载荷按常规外墙施工的人员、工具、物料总重量预留安全余量，防护栏杆的水平、竖向承载力均满足高空作业防护的载荷要求，配重块的重量计算需覆盖平台自重、额定载荷、风载荷的综合作用，保证极端工况下悬挂端的抗倾覆系数达标。
