卧式承压工业储液罐体结构设计

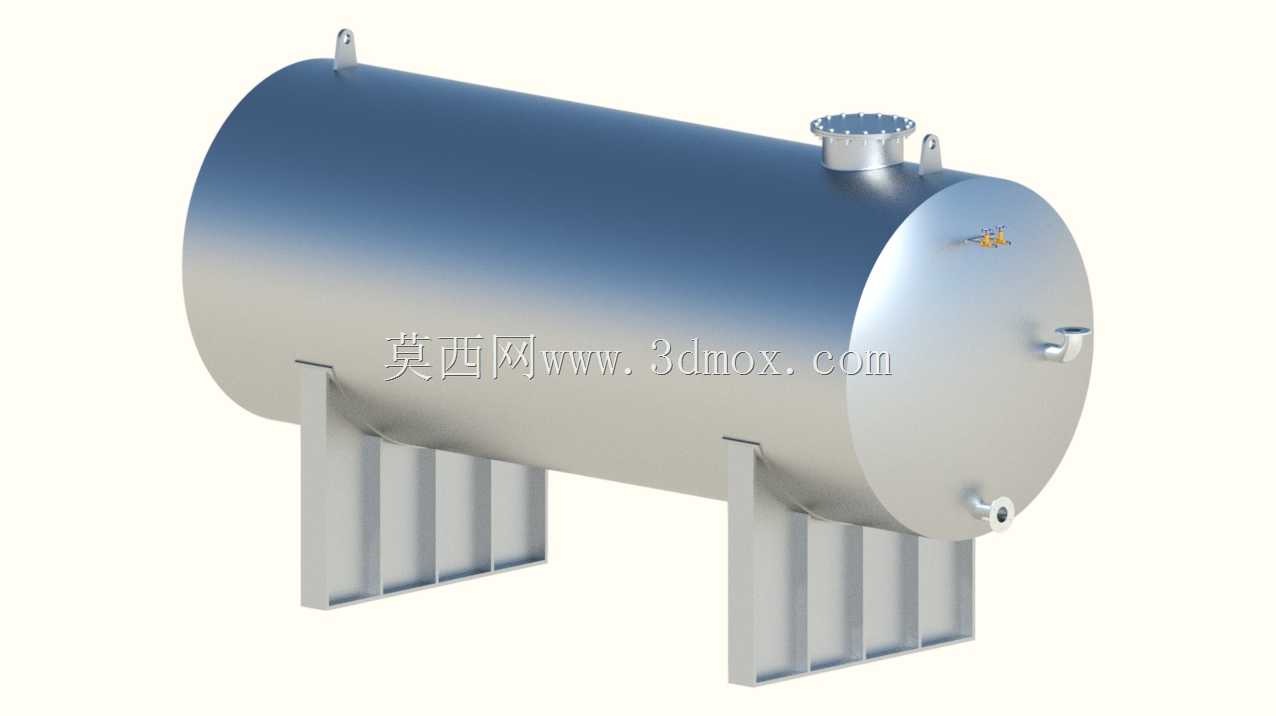

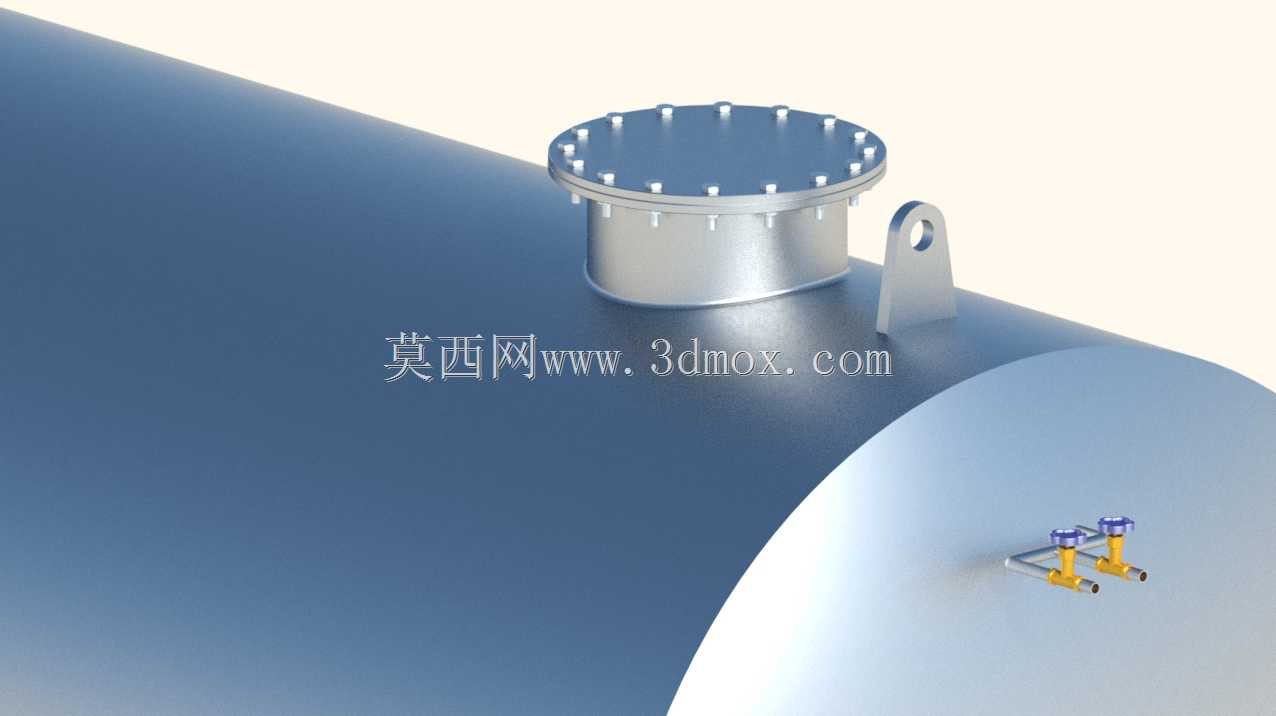

　　该卧式储液罐体主要面向化工原料中转、厂区生产介质暂存、水处理工序中间储水、燃油类物料静态存储等场景，可适配常压或低压工况下的液态物料存储需求，在中小型生产厂区、分布式能源站点、环保处理场站中应用广泛，相比立式储罐，其安装重心更低，对地基承载的均匀性要求更宽松，适合场地开阔但地基承载力有限的户外布设场景。罐体主体采用等直径圆筒加两端标准椭圆封头的焊接结构，这种结构组合能在同等壁厚、同等容积下实现更优的应力分布，避免直角转角处的应力集中问题，降低长期承压使用下的焊缝疲劳风险。筒体顶部设置带法兰的人孔结构，方便后期检修人员进入罐体内部做清洁、焊缝探伤、防腐层修补作业，人孔旁配套设置小型吊耳，用于人孔盖板的拆装起吊，

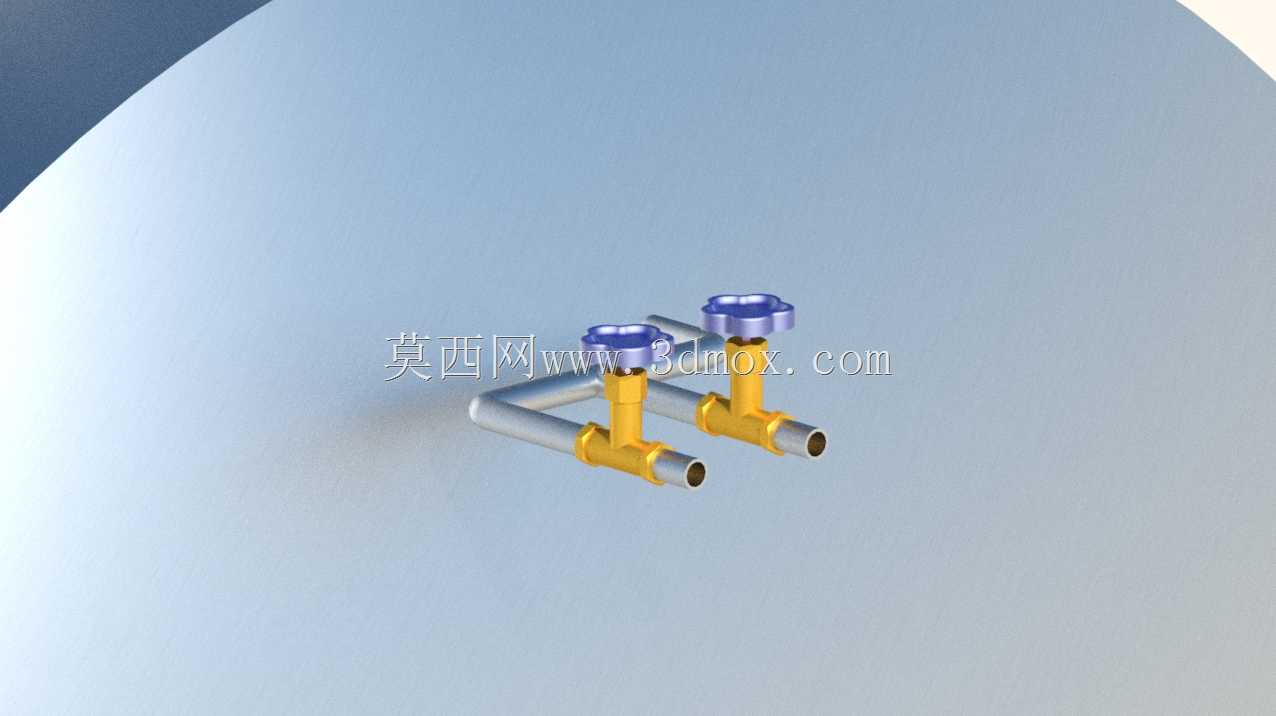

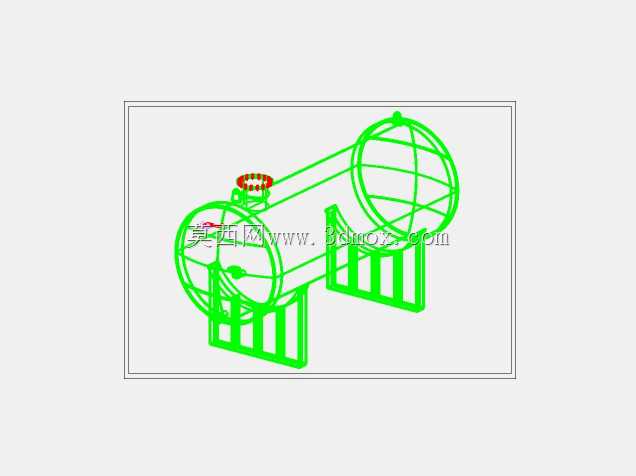

　　避免人工搬运重型盖板的安全隐患。筒体两端封头位置分别设置不同通径的工艺接管，下部接管用于物料排空、排污作业，侧部接管可作为物料进出的主通道，接管端部均预留标准法兰连接面，可直接对接厂区现有工艺管线，无需额外做转接结构加工。罐体支撑采用双组鞍式支座结构，每个支座由竖向支撑板与横向加强筋组焊而成，支座底部预留安装螺栓孔，可通过地脚螺栓与混凝土基础做刚性固定，鞍座的包覆角度经过匹配计算，能将罐体满载时的重量均匀分散到基础接触面，避免筒体局部出现压应力超限导致的变形。建模过程中对所有焊缝位置做了连续焊的工艺预留，筒体与封头的对接环缝、接管与筒体的角焊缝、支座与筒体的连接焊缝均按照等强度连接做结构处理，同时考虑了罐体外部防腐层、

　　保温层的安装空间，筒体表面预留了保温支撑件的焊接点位，后期做岩棉保温、彩钢板外护施工时无需额外在筒体上动火焊接。整体安装边界需预留筒体两端至少1.5倍筒体直径的检修空间，顶部人孔上方需预留不小于2米的起吊操作空间，鞍座安装平面的水平度偏差需控制在千分之二以内，避免满载时罐体出现附加弯曲应力。
