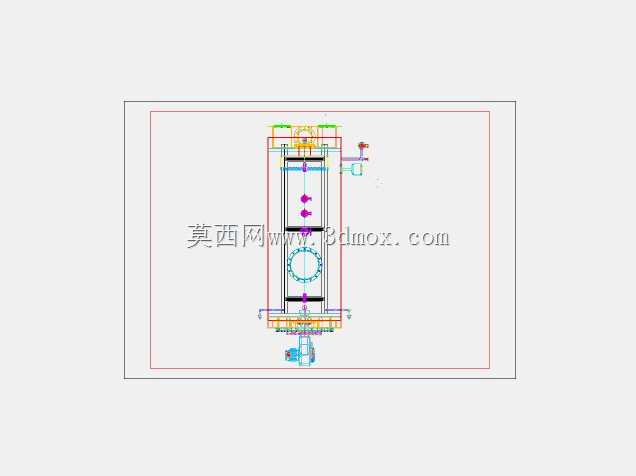

卧式火焰双管锅炉结构设计方案

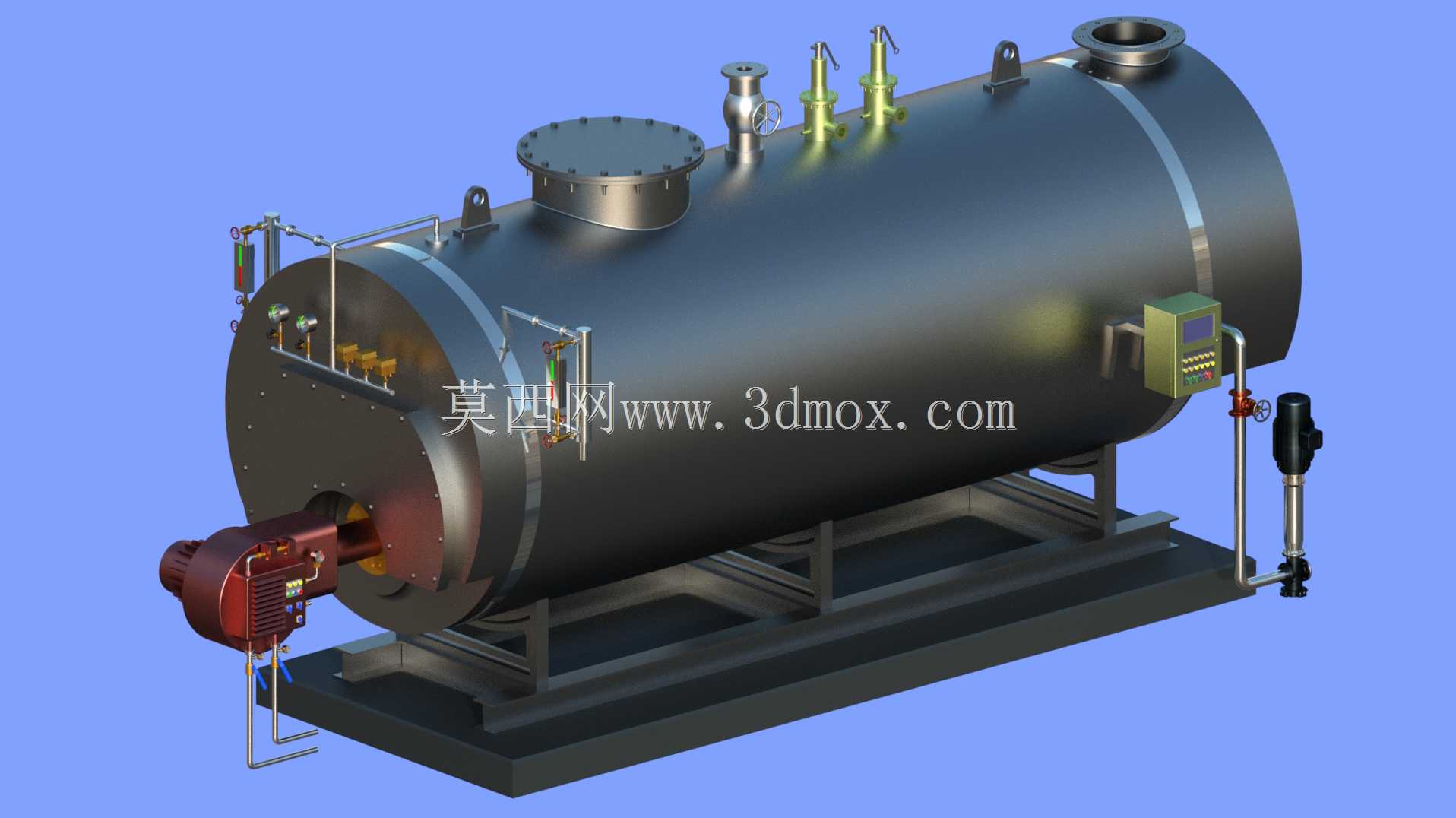

　　这款卧式火焰双管锅炉的三维结构，完整还原了火管锅炉的核心构造逻辑，可直接用于中小型工业供热场景的方案论证与结构校核，常见于食品加工、印染纺织、小型化工生产的饱和蒸汽供给环节，也可作为商用集中供暖的热源核心设备。从实际使用维度看，设备采用卧式单锅筒火管布局，烟气在炉胆与烟管内完成多回程换热，相比立式同参数锅炉，水容积更大、负荷波动适应性更强，对运行人员的操作容错率更高。设计阶段优先考虑了现场安装的边界约束，整体采用撬装式集成底座，所有附属部件均预固定在底座型钢框架上，运输时无需拆分核心部件，到场后仅需对接进出口管道、燃料管线与电控线路即可完成就位，底座预留的地脚螺栓孔位适配常规工业厂房的设备基础浇筑规范，无需额外做特殊地基处理。

　　设备前端集成的燃烧器采用快装法兰连接结构，可根据现场燃料类型适配燃油、燃气不同燃烧机头，燃烧器旁预留的检修空间满足日常拆检、喷嘴清理的操作需求，无需额外搭设检修平台。锅筒顶部依次布置了人孔、安全阀接管、压力表取压口、主蒸汽出口，人孔采用内压自密封结构，日常停炉检修时可快速开启进入锅筒内部清理水垢、检查烟管腐蚀情况；锅筒侧面沿轴向布置的水位计组件采用双色石英管结构，同时预留了水位传感器的安装接口，可直接对接锅炉自动控制系统实现高低水位报警、自动补水联锁。锅筒后端的烟箱采用快开式螺栓压接结构，烟箱密封采用耐高温石墨垫片，后期清理烟管积灰时无需拆卸大面积保温层，大幅降低运维工作量。侧面布置的控制箱集成了压力显示、水位显示、

　　燃烧负荷调节的核心操作单元，控制箱与锅筒之间采用隔热支架连接，避免锅筒表面高温传导影响电气元件寿命。附属管道系统的排布充分考虑了操作避让需求，排污管、取水管均沿底座侧面排布，不占用正面操作通道，所有阀门的操作手轮均朝向巡检通道一侧，日常开关操作无需探身到设备下方。锅筒外部的保温层预留了所有仪表接口的安装空位，建模时已考虑保温层厚度对安装净空的影响，现场做保温施工时无需额外切割调整，整体结构的公差配合均按照压力容器行业规范设置，可直接作为生产下料、部件焊接的结构参考。
