双螺杆平行夹持工装结构设计展示

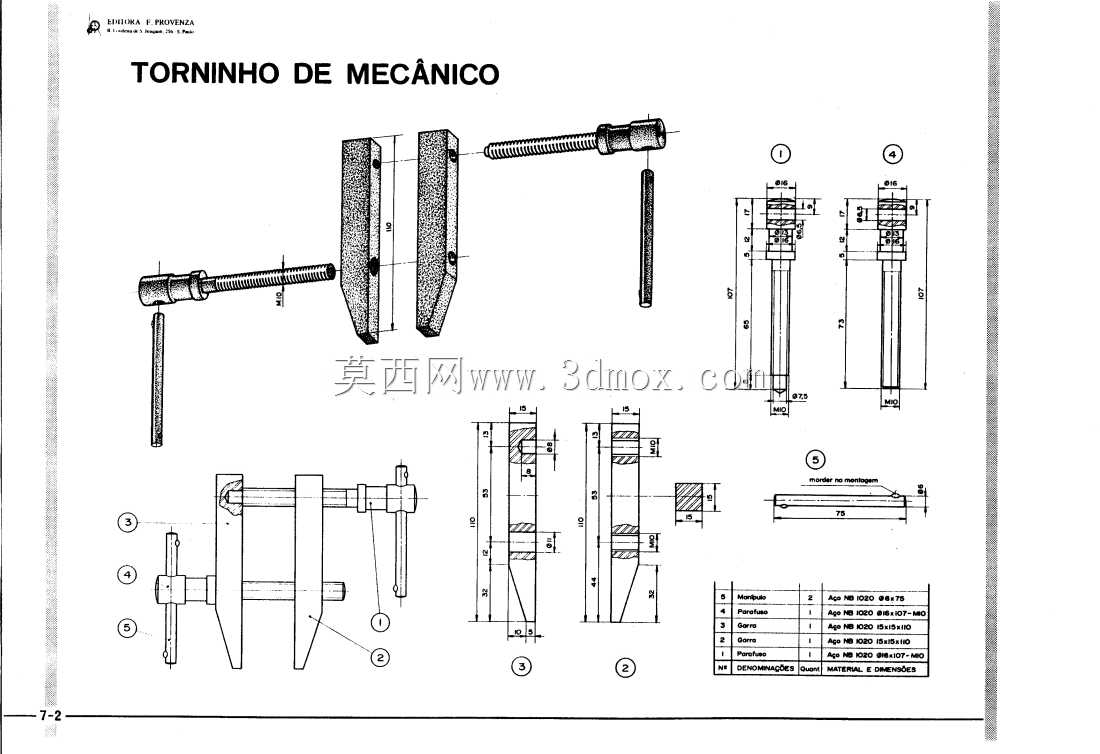

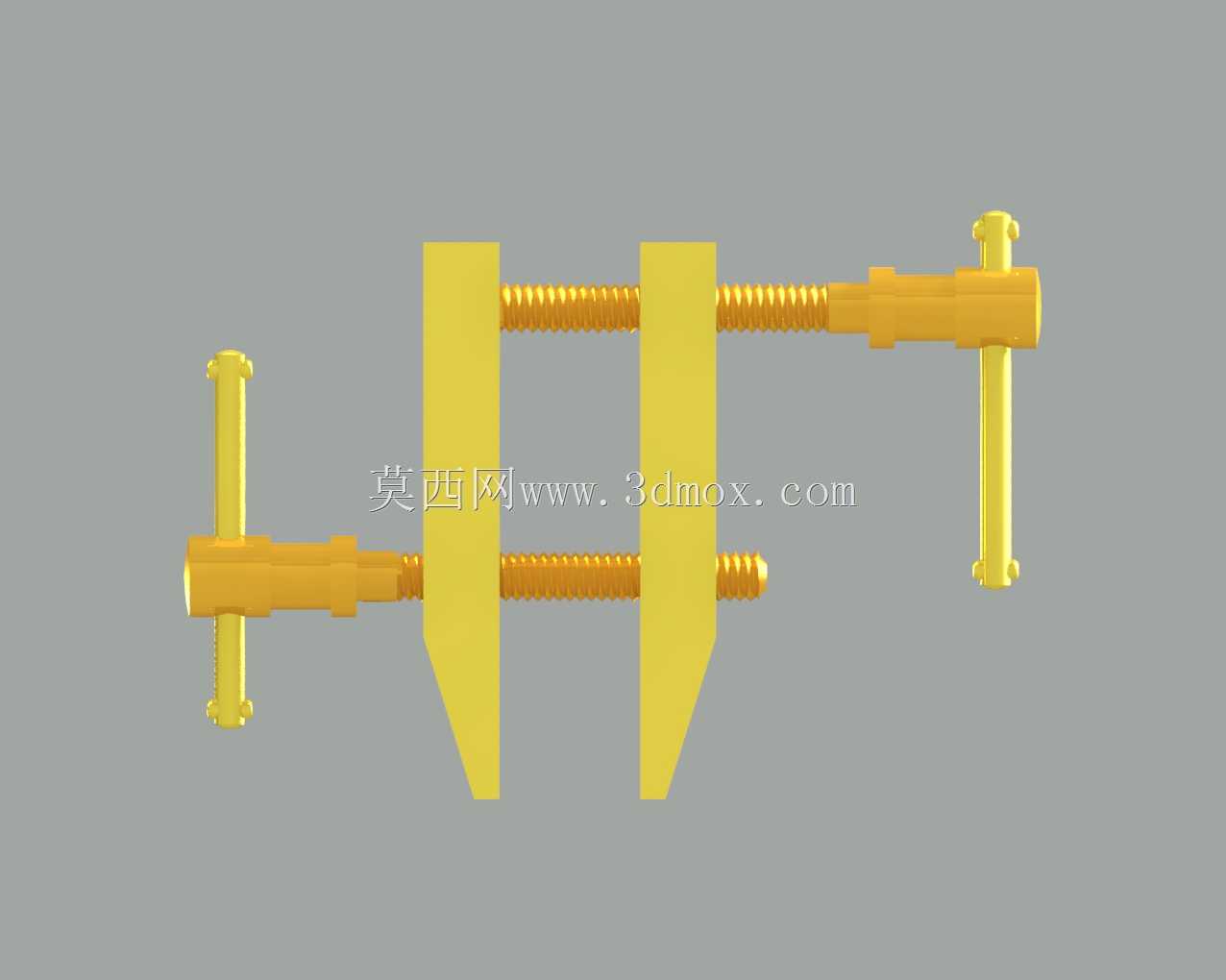

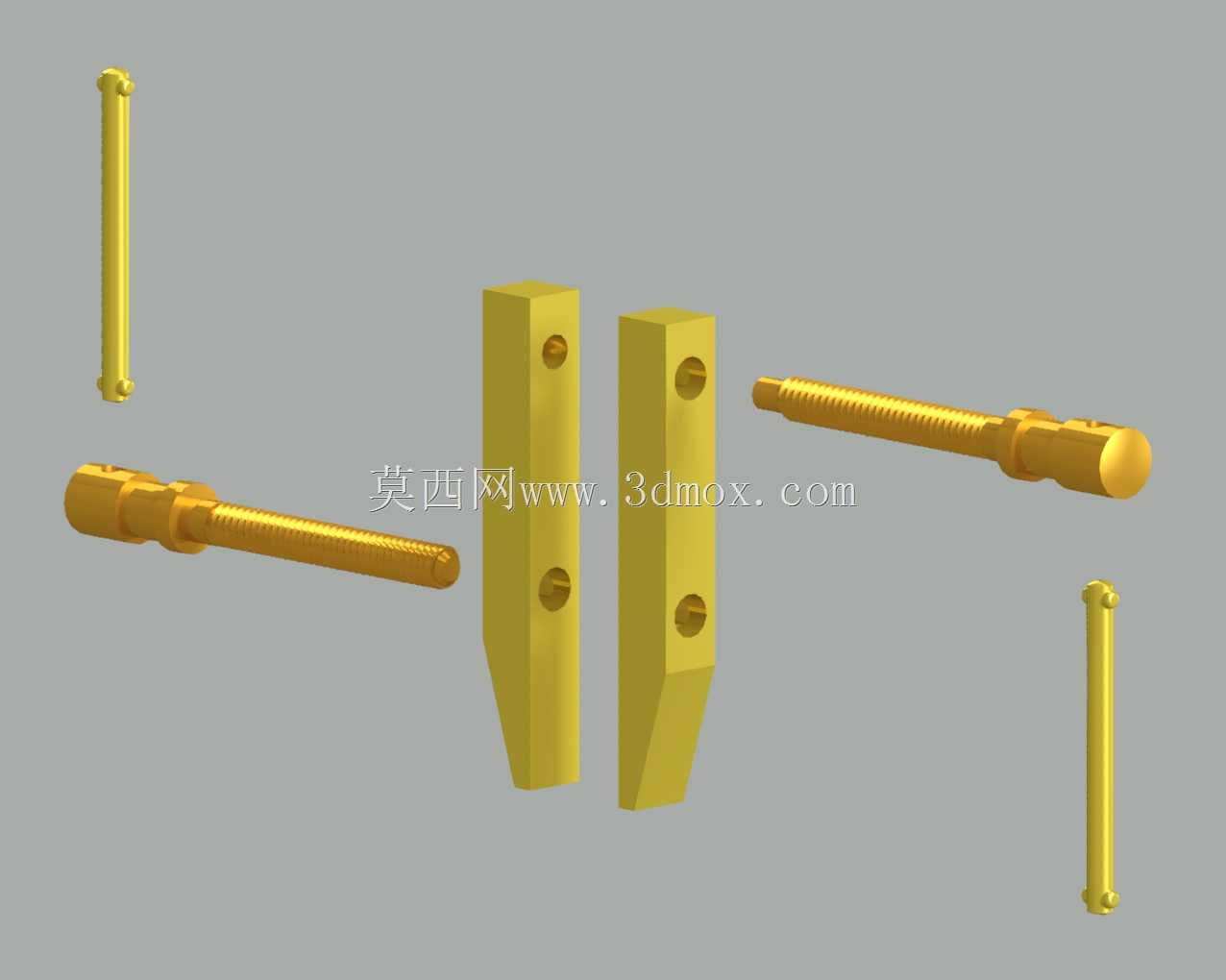

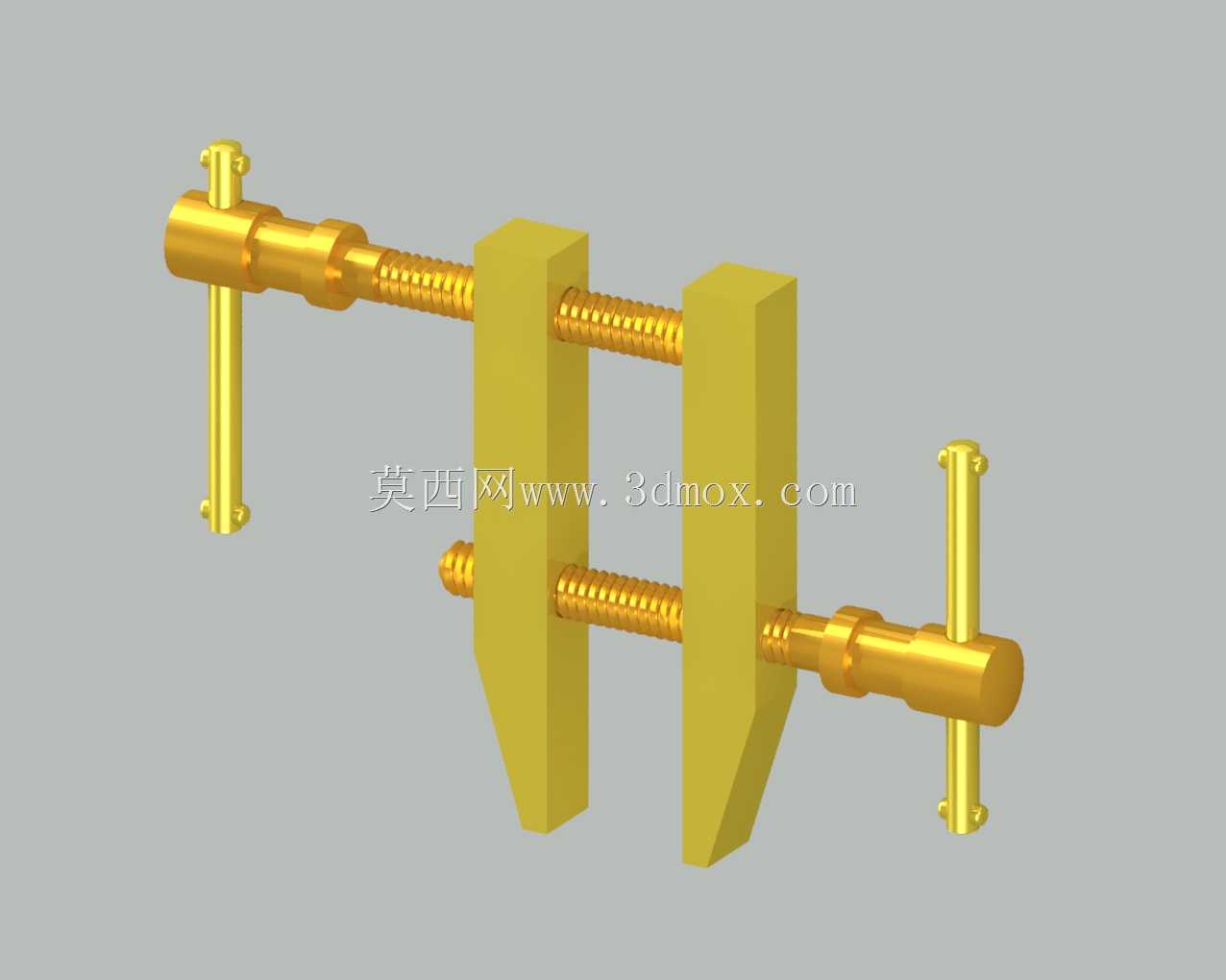

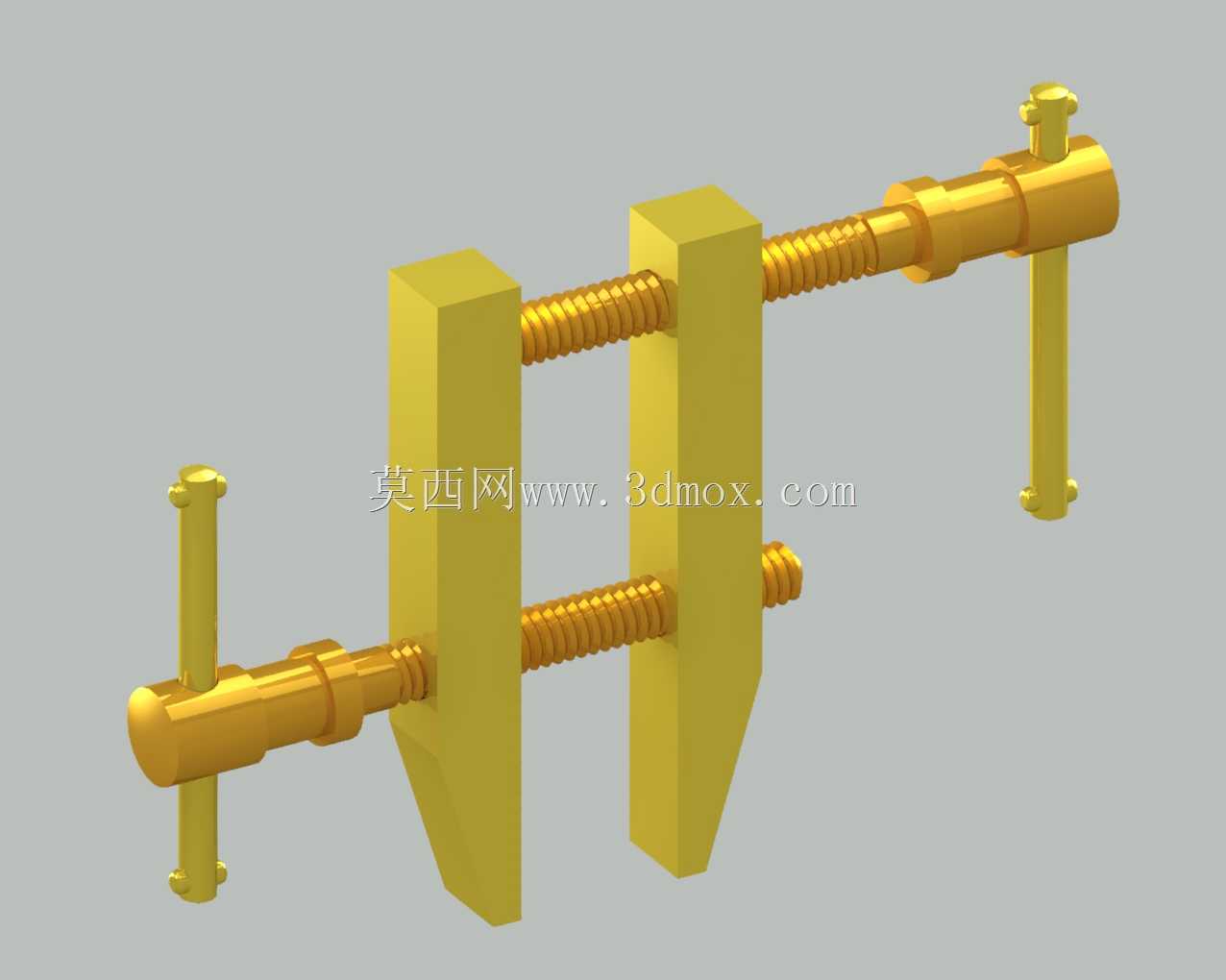

　　这款双螺杆平行夹持结构，是机械加工、装配工位上十分常见的手动夹持类工装，日常在小型零件铣削定位、部件粘接固定、工件修配打磨等场景中使用频率极高，相比普通单螺杆虎钳，它的双螺杆对称驱动设计能让两块夹臂始终保持平行位移，不会出现单螺杆驱动时夹臂偏摆、工件夹持受力不均的问题，尤其适合夹持规则矩形、条形工件，能有效避免装夹变形导致的加工误差。从结构设计逻辑来看，两根传动螺杆采用对称反向螺纹布局，转动端部的T型手柄时，两块夹块会同步向中心靠拢或者向外张开，传动螺纹选用的是普通三角螺纹，具备良好的自锁性能，夹持到位后不需要额外锁止结构就能保持夹紧力，不会因为加工过程中的振动出现松脱。夹块的夹持面做了平直处理，没有额外的齿纹结构，

　　能够避免在软质工件表面留下压痕，适配铜件、铝件、塑料件等易损伤材质的装夹需求。设计时需要重点关注螺杆与夹块的配合间隙，间隙过大会导致夹块晃动，夹持定位精度下降，间隙过小则会增大转动手柄的阻力，手动操作时手感发涩，长期使用还容易出现螺纹卡滞的问题。安装边界上，这类小型夹持工装不需要额外的固定基座，可直接放置在工作台面使用，也可以通过底部的预留孔位锁装在机床工作台上，整体开合行程覆盖常规小型零件的装夹尺寸范围，夹臂的高度设计兼顾了不同厚度工件的装夹需求，不会因为夹臂过矮导致工件装夹时上部失稳。T型手柄的力臂长度经过匹配设计，手动旋转时不需要借助加力杆就能输出足够的夹紧力，符合人体工程学的操作逻辑，长时间重复装夹操作也不会造成明显的手部疲劳。两根螺杆的同轴度是整个结构的加工精度核心，装配时需要保证两根螺杆轴线平行，否则会出现夹块运行卡滞、两侧夹紧力不一致的问题，直接影响装夹可靠性。
