三角法兰式黄铜金属连接构件设计

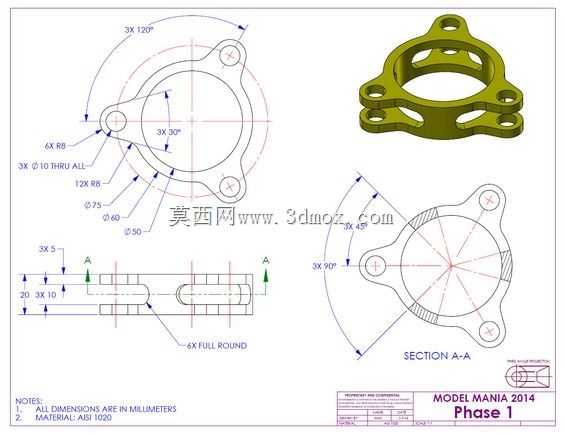

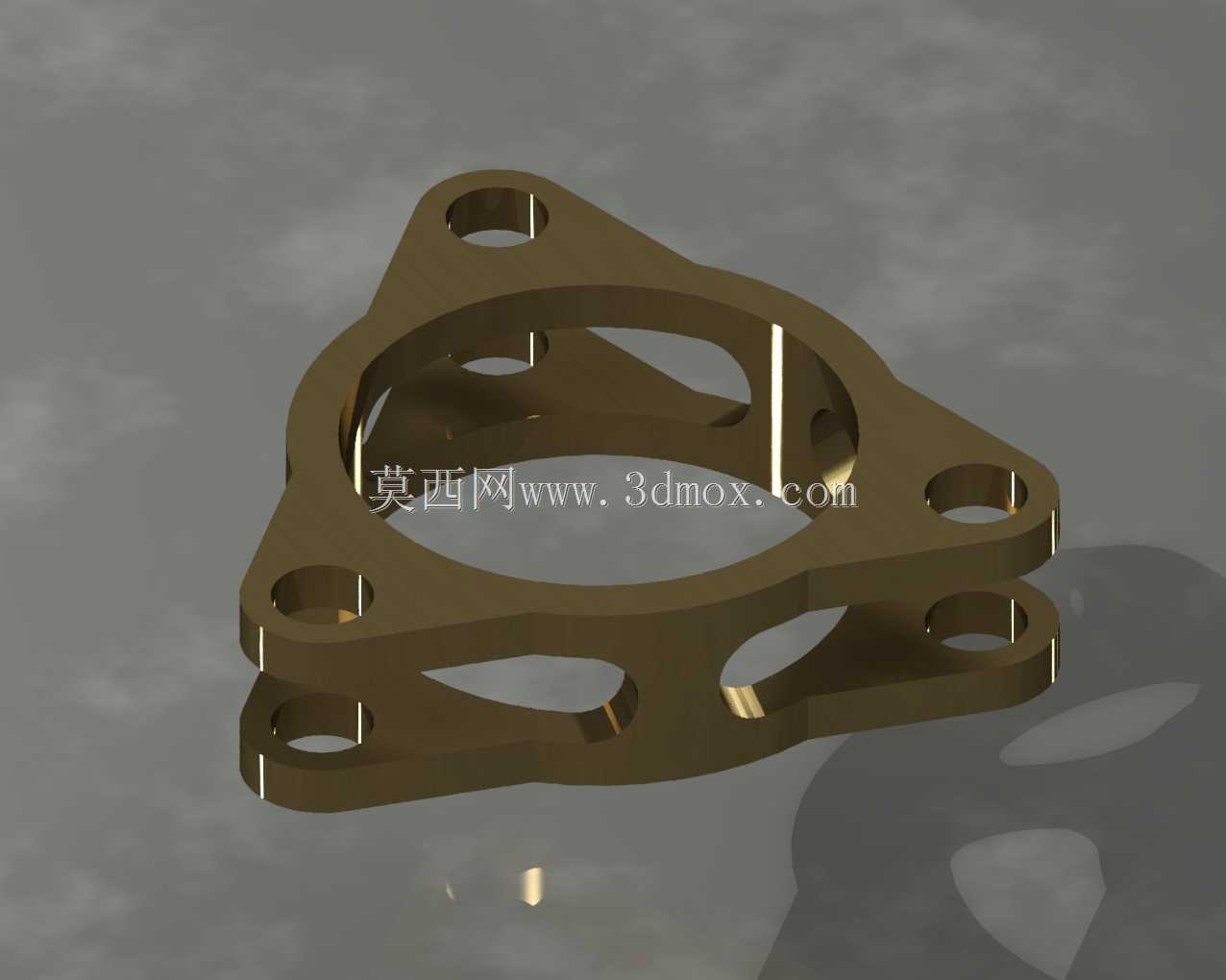

　　这类三角构型的法兰连接件，常应用在流体管路对接、小型动力单元端盖连接、气动回路节点固定等场景中，区别于常规圆形法兰，三角布局的安装孔位能在有限安装空间内实现更紧凑的固定效果，尤其适配安装面为三角分布螺柱的设备端侧，比如小型液压泵出油口对接、压缩空气分支管路的节点固定、精密仪器的腔体端盖密封等场景，相比圆形法兰能减少30%左右的安装占用面积，在紧凑型设备的内部布局中优势明显。从结构设计逻辑来看，构件采用双层叠合的环形主体结构，中间环形区域为介质流通或轴件穿过的避让空间，三个角位延伸出带通孔的安装耳，每个安装耳上设置同轴贯通的安装孔，孔位边缘做了倒角处理，避免安装时螺栓刮伤螺纹或镀层，同时安装耳与主体环的过渡位置做了大圆弧过渡，

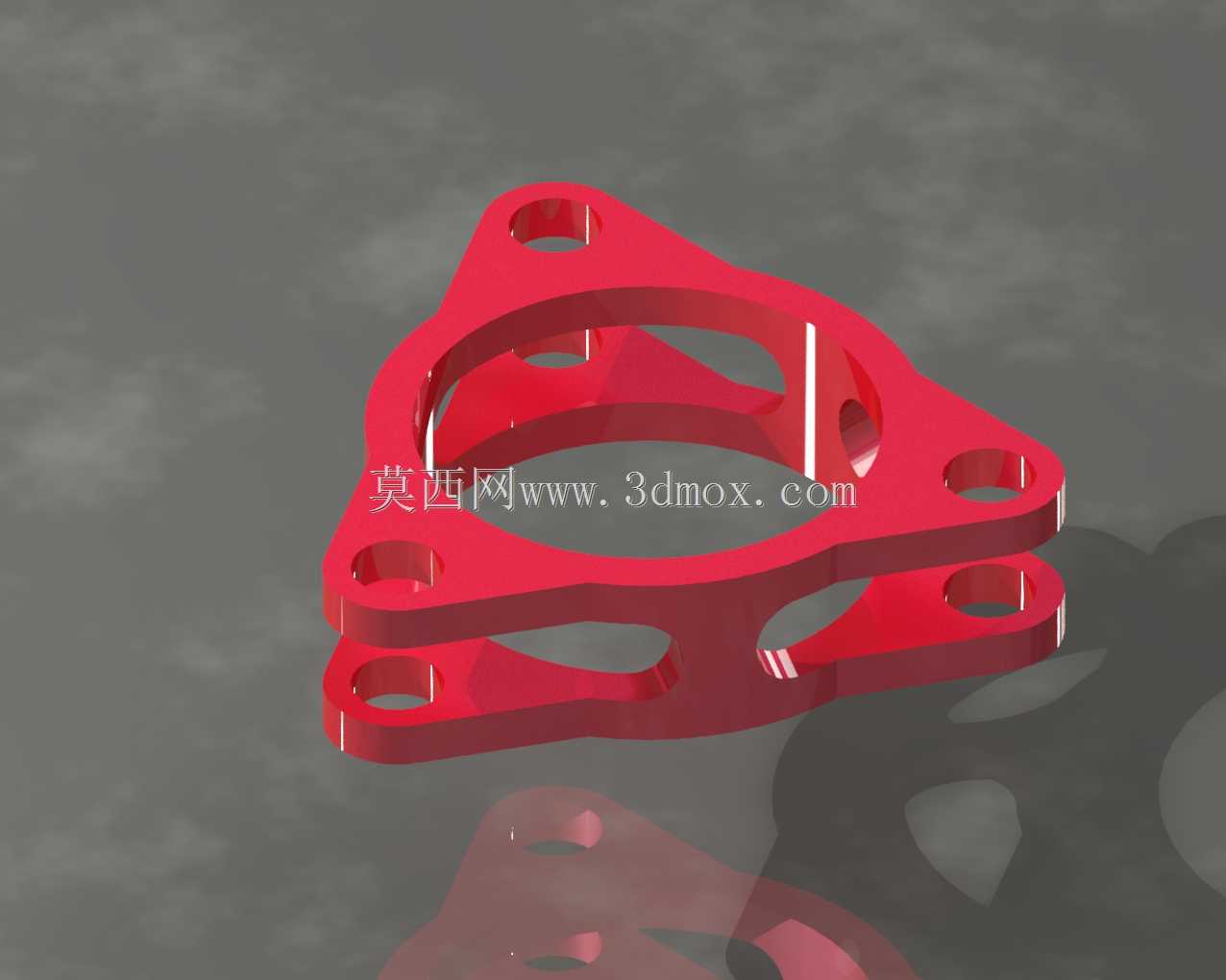

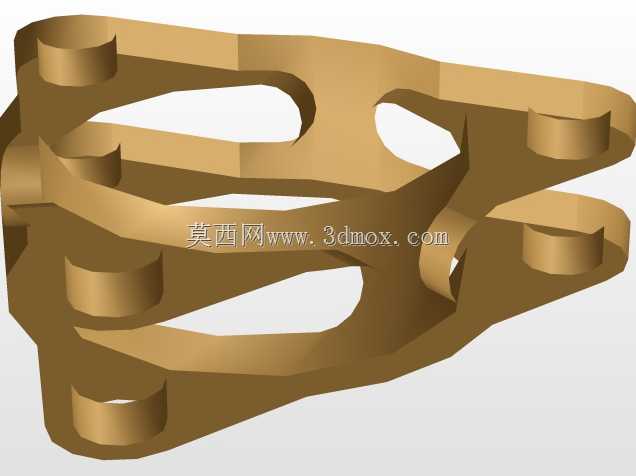

　　消除应力集中点，避免在螺栓锁紧时出现耳位断裂的问题。构件上开设的三个异形镂空槽，并非单纯为了减重，一方面是减少黄铜材料的使用量控制构件自重，另一方面是为安装时的对位调整预留操作空间，同时在设备运行产生振动时，镂空结构能分散部分振动应力，避免长期交变应力下构件出现疲劳变形。材质选用黄铜锻件加工，表面做了抛光封漆处理，黄铜本身的自润滑特性和耐腐蚀性，让这类构件可以在潮湿、有少量润滑介质飞溅的工况下长期使用，不会像普通碳钢法兰那样容易出现锈死、拆卸困难的问题。从安装边界来看，三个安装孔的中心距按照常用的小通径管路安装标准设定，适配M6到M8规格的紧固螺栓，构件整体厚度控制在12mm以内，安装后突出安装面的高度不超过15mm，

　　不会和周边的管线、结构件产生干涉，双层环体的贴合面做了平面度处理，表面粗糙度控制在Ra1.6以内，安装时配合0.5mm厚的耐油橡胶垫片就能实现可靠密封，不需要额外加工密封槽，降低了配对安装面的加工要求。在实际建模过程中，需要重点关注安装孔的同轴度、三个耳位的角度公差，以及贴合面的平面度参数，这些参数直接影响安装后的密封效果和锁紧可靠性，若孔位同轴度偏差超过0.1mm，安装时会出现螺栓无法顺利穿入的问题，若贴合面平面度超标，锁紧后会出现介质渗漏的情况。这类构件的结构看似简单，但每一处的尺寸设定都对应实际安装中的痛点，比如安装耳的厚度设定为5mm，既能保证M8螺栓锁紧时的结构强度，又不会因为过厚导致螺栓长度需要额外增加，镂空槽的宽度设定为8mm，刚好可以允许普通内六角扳手的头部伸入，在空间狭窄的安装位置可以直接从侧面完成对位操作，不需要完全从正面伸入工具，大幅降低了紧凑型设备内部的安装难度。
