环钻加工用环形工件钻孔夹持装置

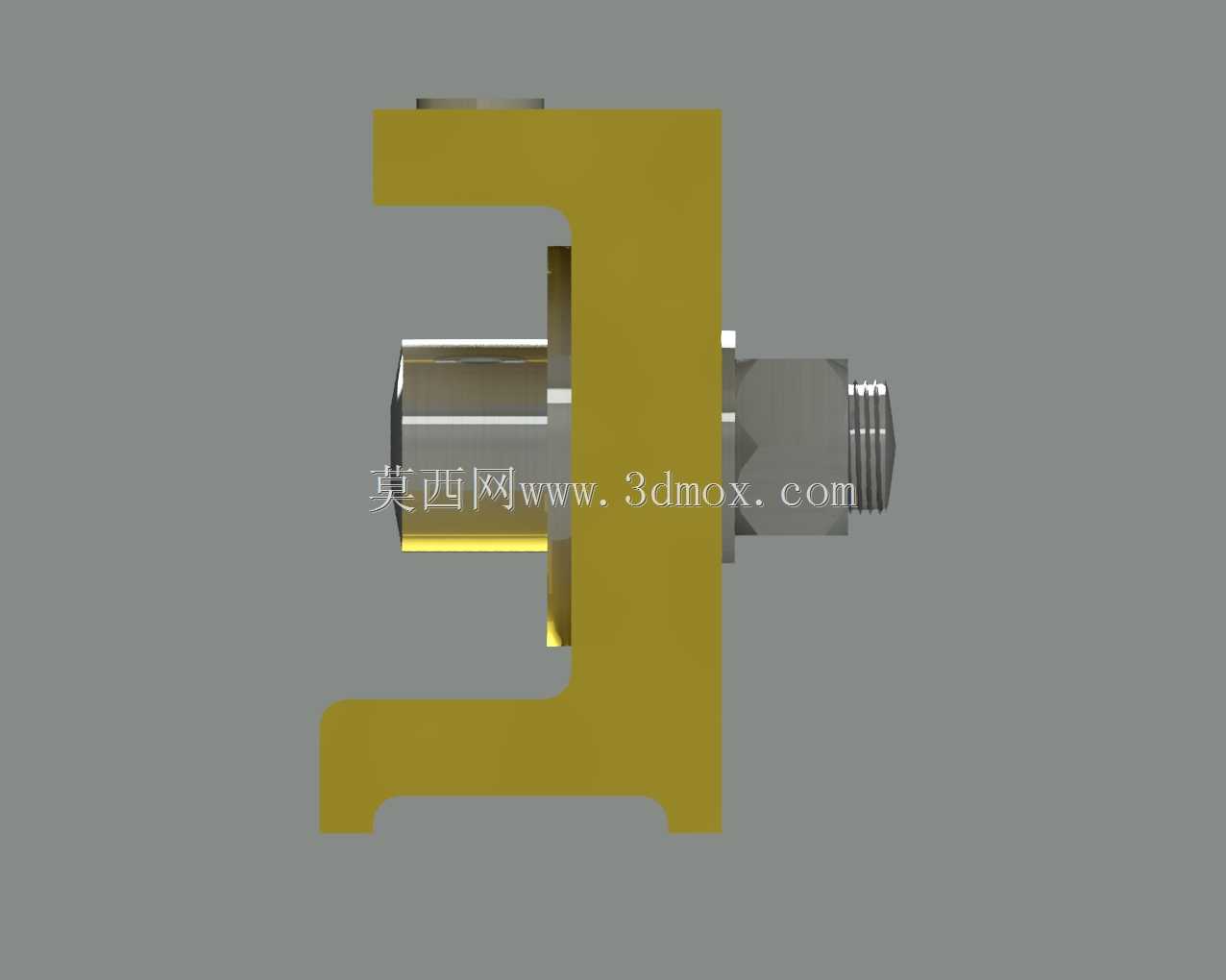

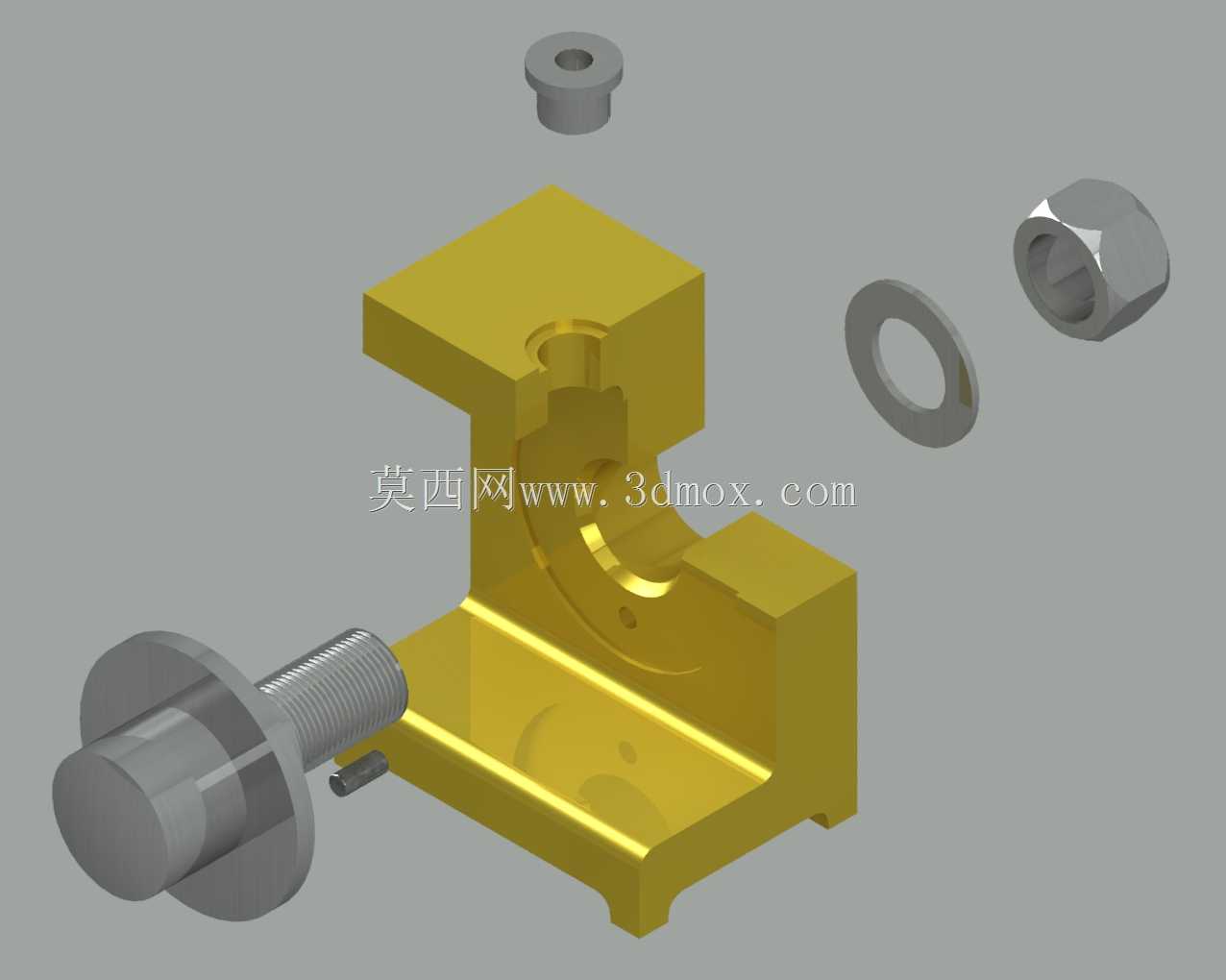

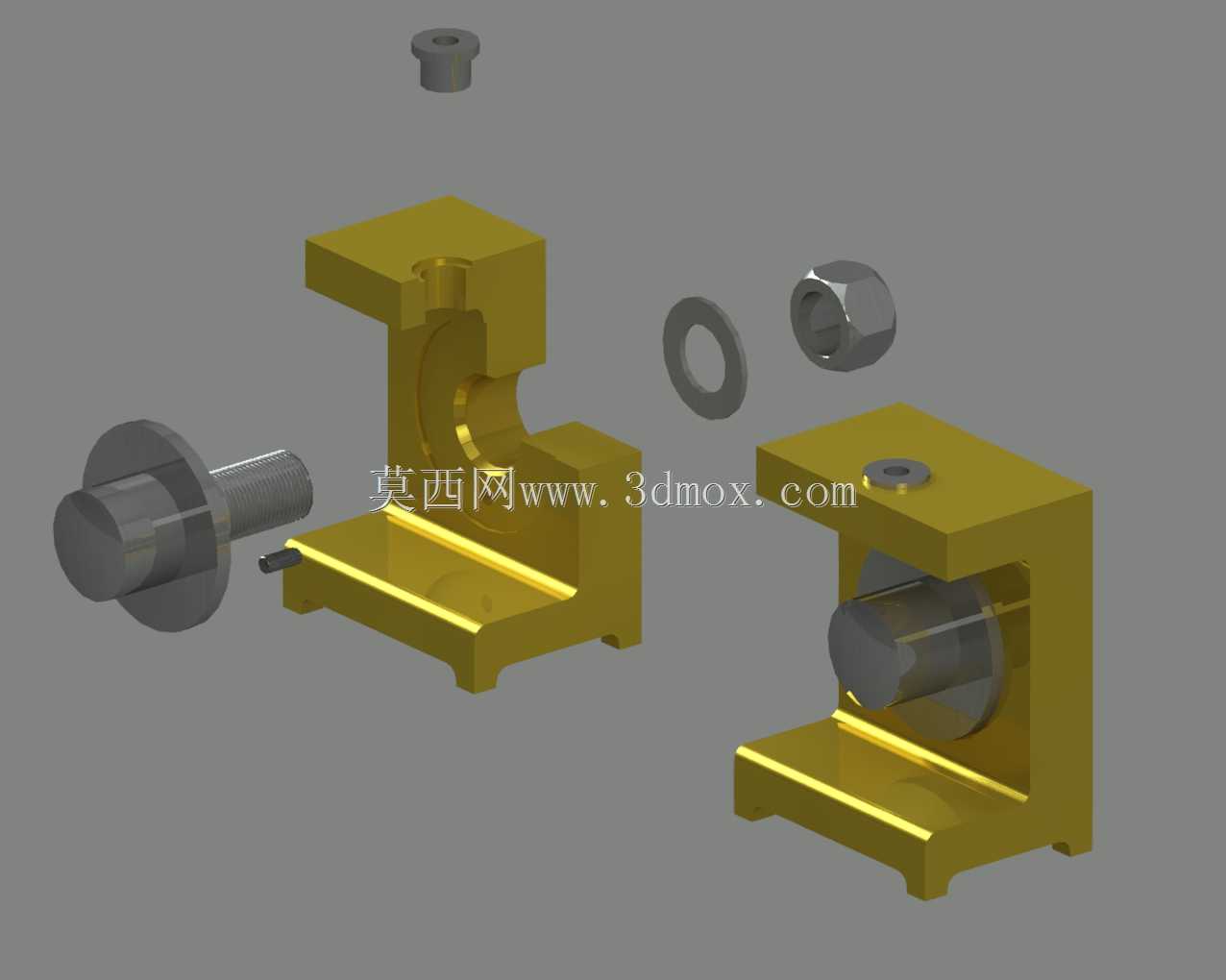

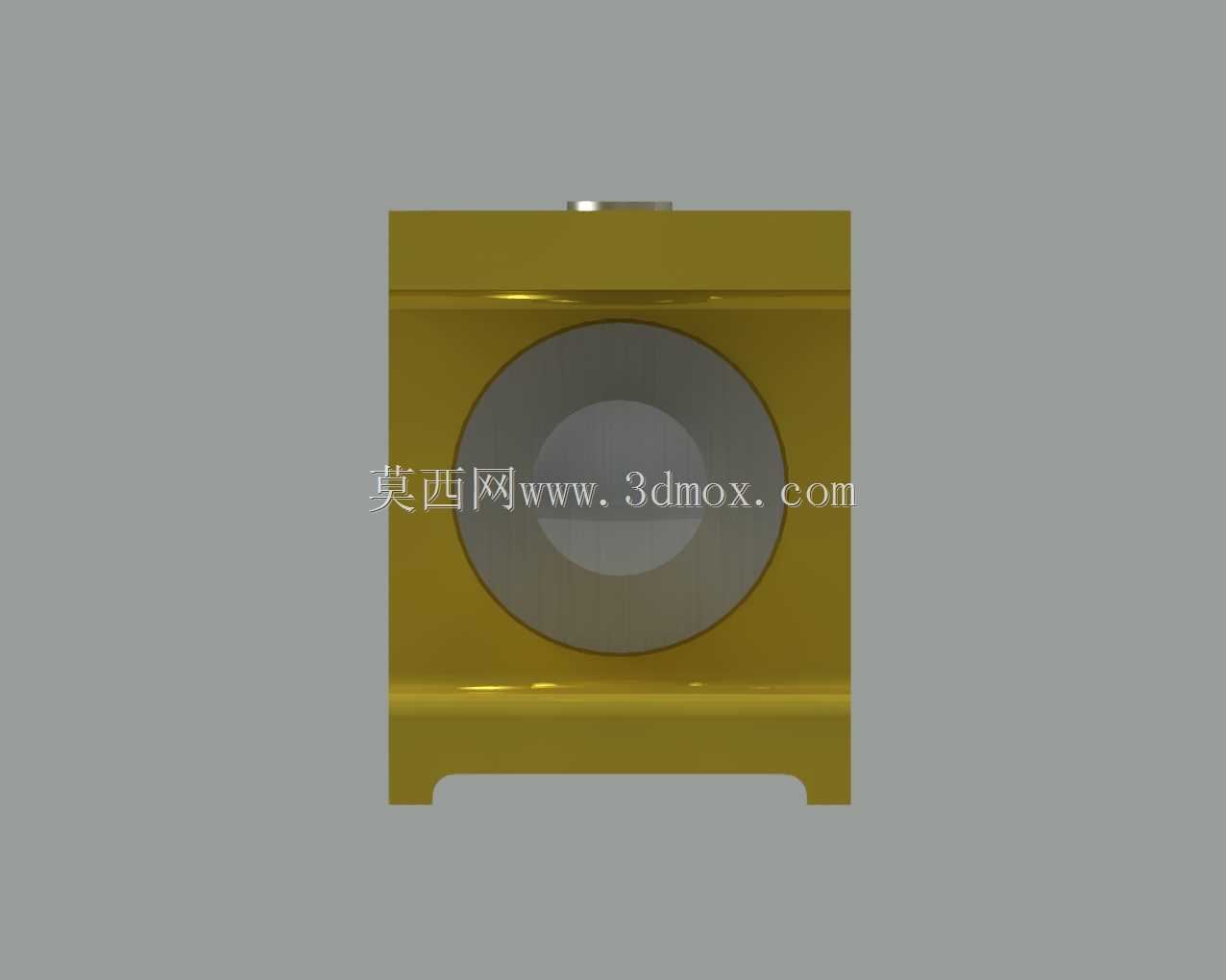

　　这套环钻装置主要面向环形薄壁类零件的径向钻孔工序，常见于五金加工、小型零部件制造的车间工位，用来解决环形工件装夹定位不准、钻孔时易偏移的问题。整套装置采用分体对称式的座体结构，两个C型支撑座作为核心承载部件，底部设置带定位凸边的安装基面，可直接固定在钻床工作台的T型槽上，安装时两个座体的同轴度公差控制在0.02mm以内，保证穿装在中间的芯轴与待加工环形件的内孔完全贴合，避免钻孔时工件出现径向窜动。装置的核心定位部件是贯穿两个座体的阶梯芯轴，芯轴的轴径根据待加工环形件的内孔尺寸做匹配设计，轴肩位置刚好抵住环形件的端面，限制工件的轴向位移，芯轴一端设置限位凸台，另一端通过配套的六角螺母锁紧，配合平垫圈分散锁紧压力，避免螺母压伤座体端面，

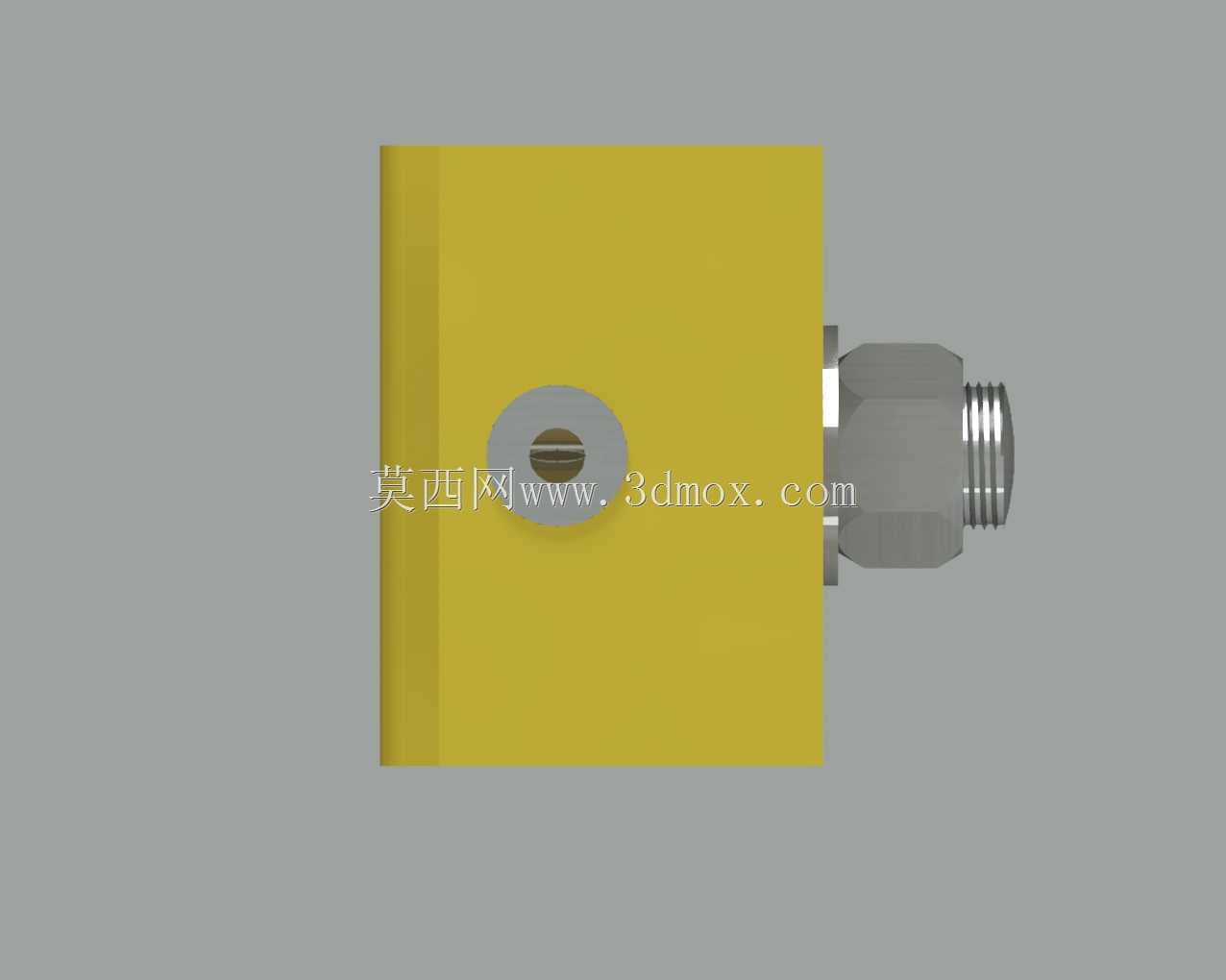

　　同时保证锁紧后芯轴无轴向窜动。两个C型座体的上部开有同轴的钻套安装孔，孔位与待加工环形件的钻孔位置完全对正，钻孔时钻头可通过钻套导向直接对准工件加工位置，无需重复划线找正，能大幅缩短单件加工的辅助时间。整套装置的结构没有多余的冗余设计，所有外露棱角都做了R2的倒角处理，避免操作时划伤操作人员，座体采用铸铁材质铸造后经时效处理，长期使用不会出现应力变形，能稳定保证钻孔的位置精度。在实际使用场景中，操作人员只需将待加工的环形件套在芯轴上，推入两个座体之间的定位位置，锁紧端部螺母即可启动钻床进给，加工完成后松开螺母抽出芯轴就能取下工件，整套装夹动作耗时不超过10秒，适合小批量环形零件的钻孔工序使用。装置的整体安装边界控制在长180mm、

　　宽120mm、高100mm以内，不会占用钻床工作台过多的操作空间，配套的紧固件都是标准件，后期维护更换十分方便，不需要单独定制非标配件。设计时特意将钻套孔设置在座体上部的加厚区域，避免长期钻孔导致座体孔位磨损，当钻套出现磨损后只需更换标准钻套即可，不需要更换整个座体，能有效降低工装的长期使用成本。
