分体式发动机连杆结构三维设计

　　该零件为往复式动力机械核心传动构件，主要应用于内燃机、活塞式压缩机等依靠曲柄滑块机构实现运动形式转换的设备中，承担着将活塞承受的爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴旋转运动的核心作用，工作过程中需持续承受交变的拉压载荷、惯性冲击载荷，是动力设备中受力工况最严苛的零部件之一。

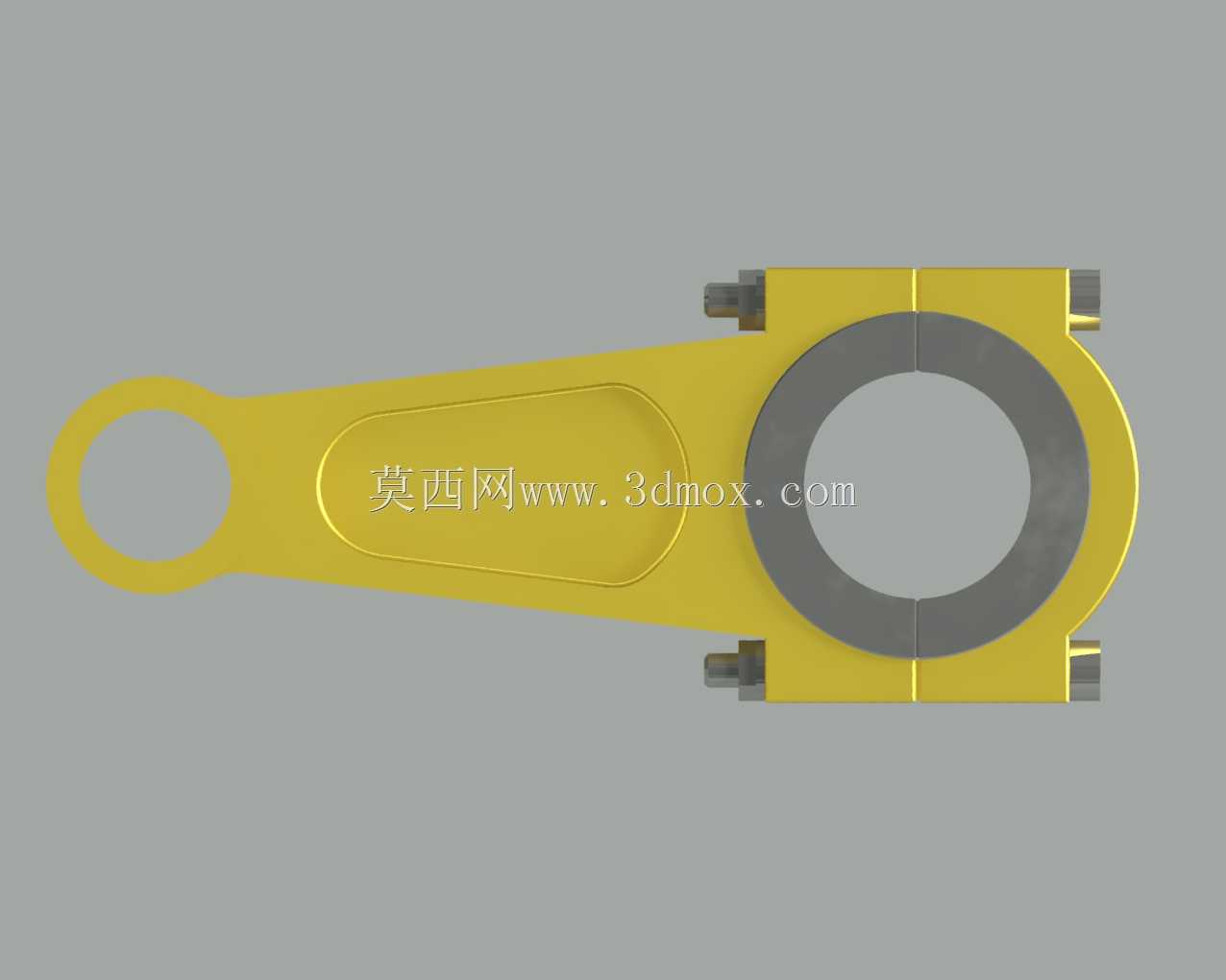

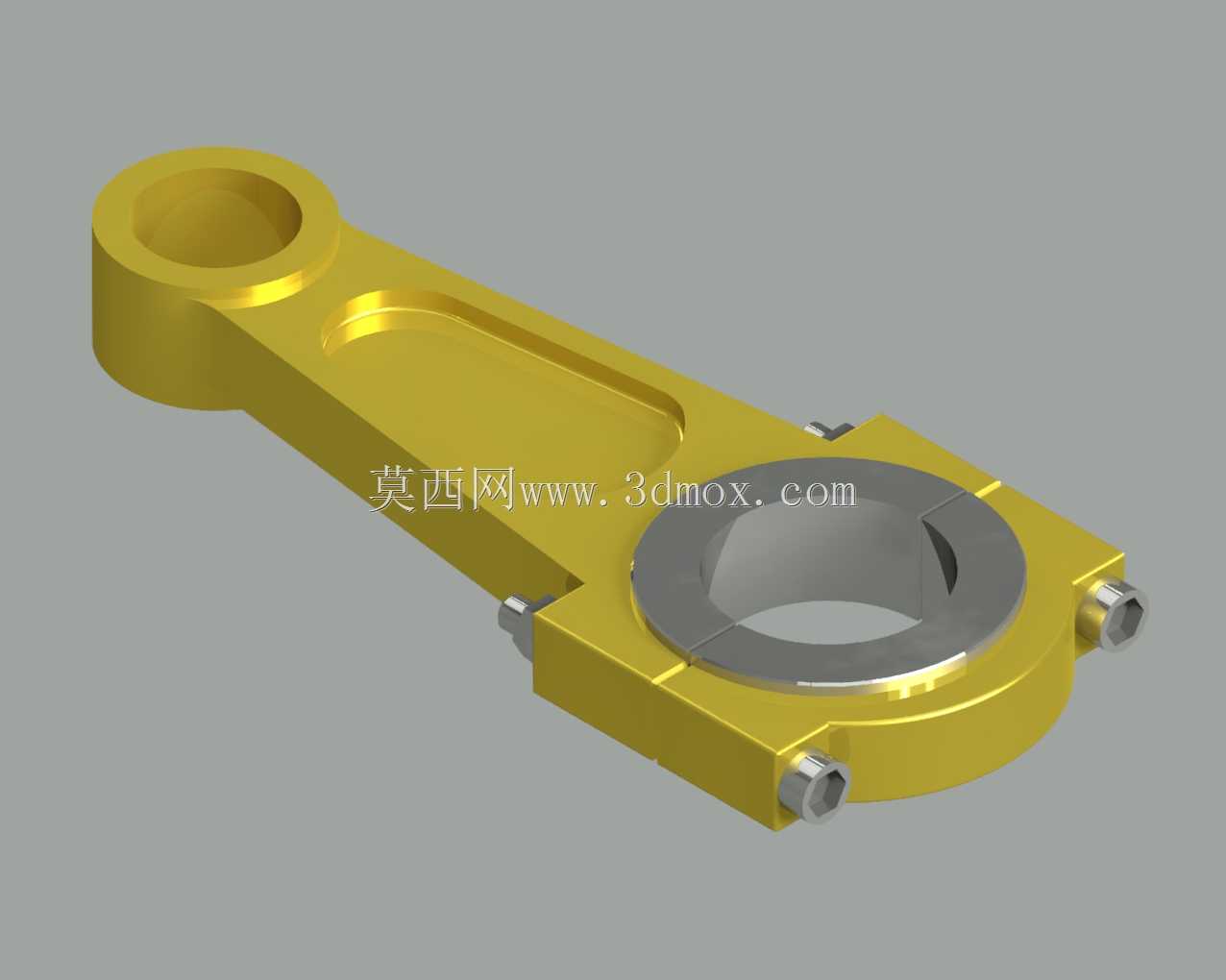

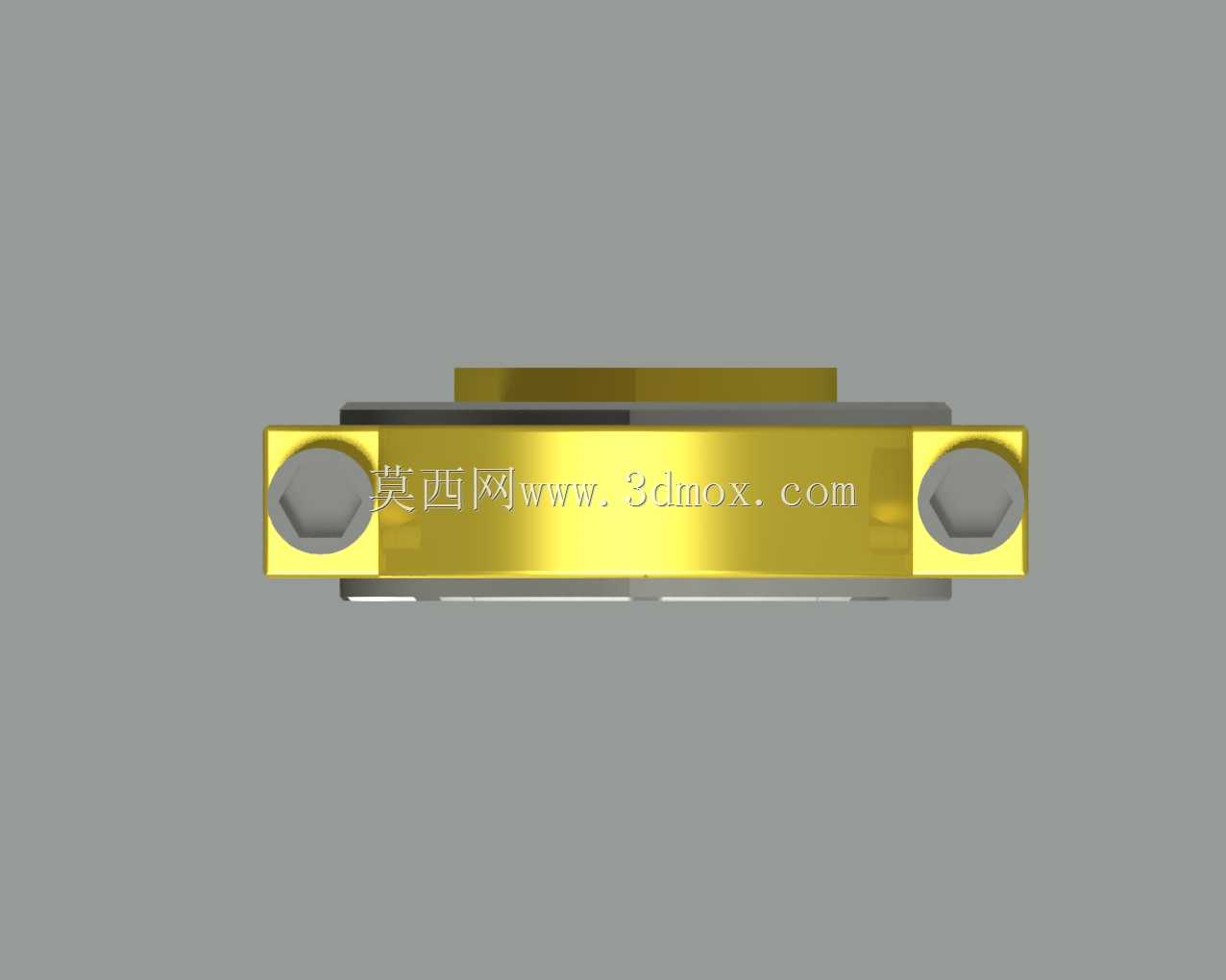

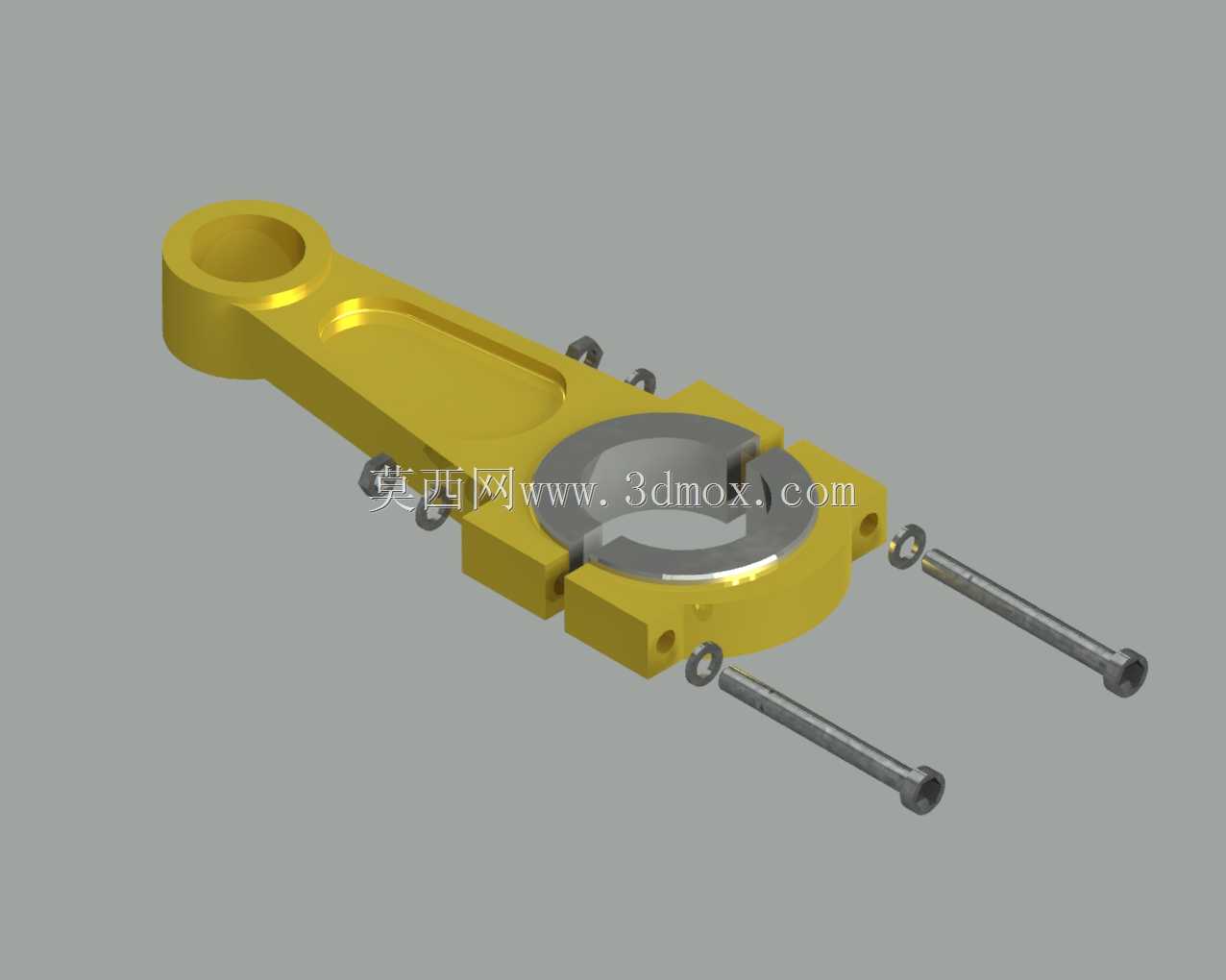

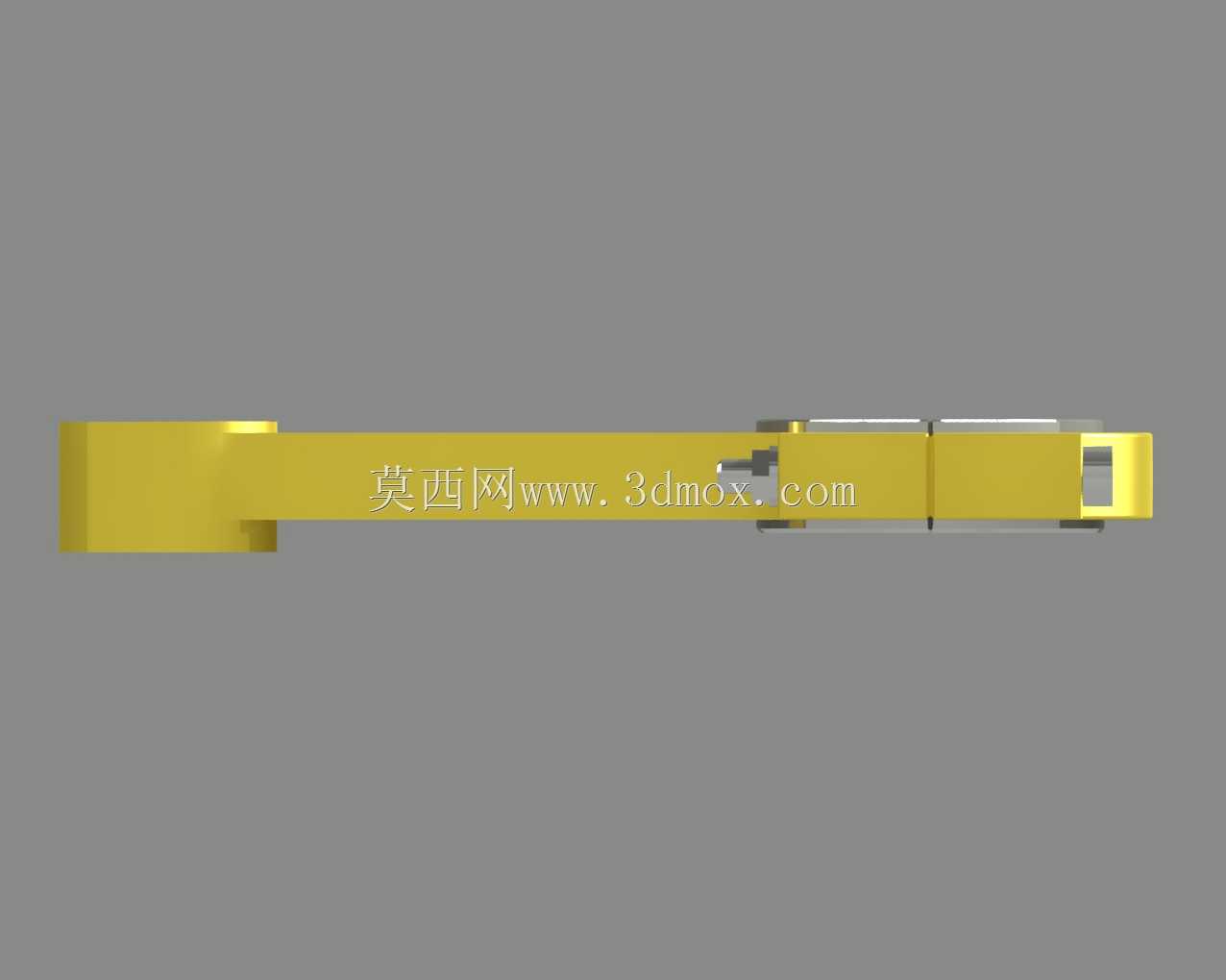

　　从结构设计来看，该连杆采用分体式大头设计，大头端通过两个对称布置的螺栓实现连杆盖与杆身的紧固连接，这种结构能够满足曲轴连杆轴颈的装配需求，安装时可先将曲轴放置到位，再扣合连杆盖完成锁紧，避免整体式大头无法穿过曲轴轴颈的装配难题。小头端为整圆式通孔结构，用于装配活塞销，连接活塞组件，孔壁需预留足够的承压面积，适配活塞销的转动或摆动摩擦工况，通常会在孔内压入耐磨衬套降低磨损速率。杆身采用工字形截面设计，在保证整体结构强度、刚度的前提下，尽可能降低零件自身重量，减小往复运动产生的惯性力，杆身与大小头的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂风险，这一设计细节直接决定了连杆的疲劳寿命，在交变载荷工况下，直角过渡区域极易萌生疲劳裂纹，最终引发零件失效。

　　在安装边界层面，小头端的孔径尺寸需与对应规格的活塞销外径保持高精度配合，通常采用过渡配合或小间隙配合，保证活塞销的定位精度同时避免过热抱死；大头端的内孔尺寸需与曲轴连杆轴颈的直径匹配，装配后轴瓦与轴颈之间需预留符合设计规范的配合间隙，保证润滑油膜的形成，两个连接螺栓的孔位同轴度、位置度有严格公差要求，避免装配后连杆盖出现错位，导致大头孔失圆，引发轴瓦偏磨、烧瓦等故障。连杆的中心距，也就是大小头孔的中心间距，直接决定了活塞的行程参数，设计时需严格匹配动力设备的排量、压缩比等核心参数，一旦尺寸偏差超出范围，会导致活塞撞顶、压缩比异常等严重问题。

　　从实际应用场景出发，这类连杆广泛适配小排量通用汽油机、小型空气压缩机、摩托车发动机等设备，不同工况下的连杆会针对性调整杆身截面尺寸、螺栓规格、大小头厚度，比如高转速工况下的连杆会进一步优化减重设计，降低往复惯性力，而高负荷柴油机用连杆则会加大杆身截面，提升整体承载能力。建模过程中需重点关注大小头孔的圆柱度、同轴度公差要求，以及分体结合面的平面度要求，这些形位公差直接影响零件的实际装配性能与使用寿命，结合面处通常会设计定位结构，避免连杆盖装配时出现错位，保证大头孔的圆度精度。
