手动杠杆式冲孔作业工装结构

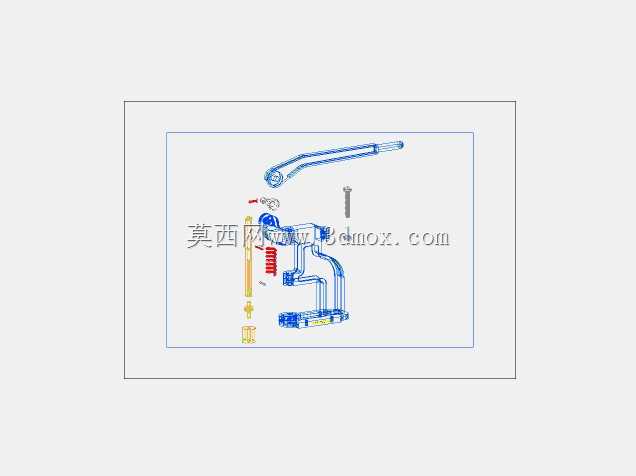

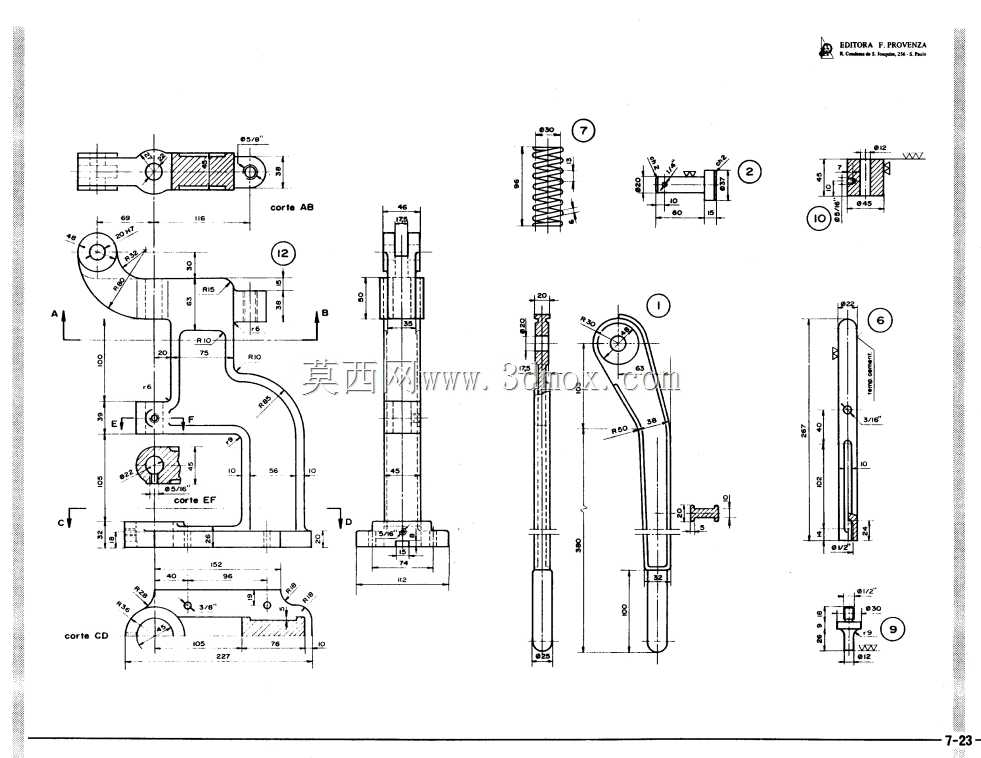

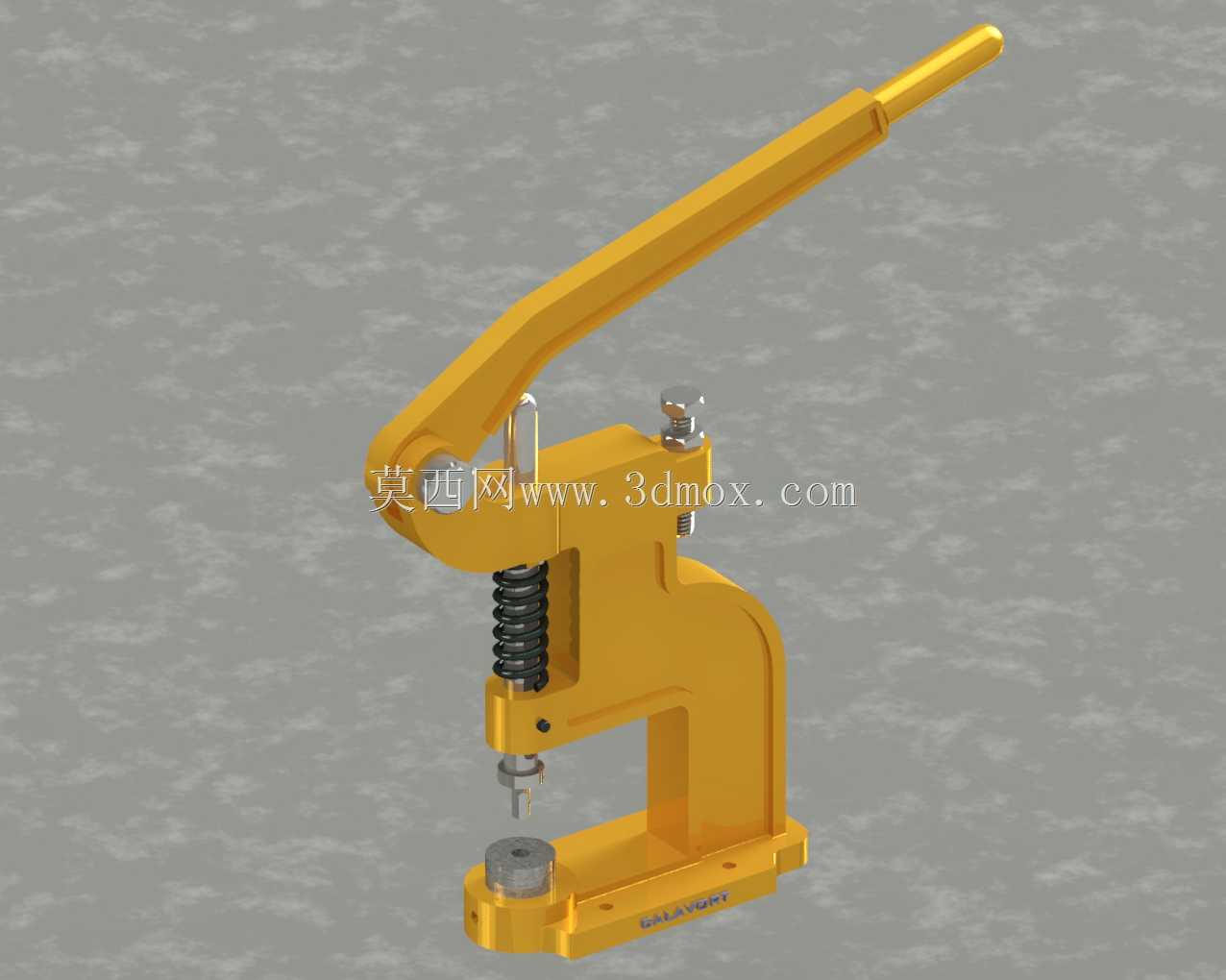

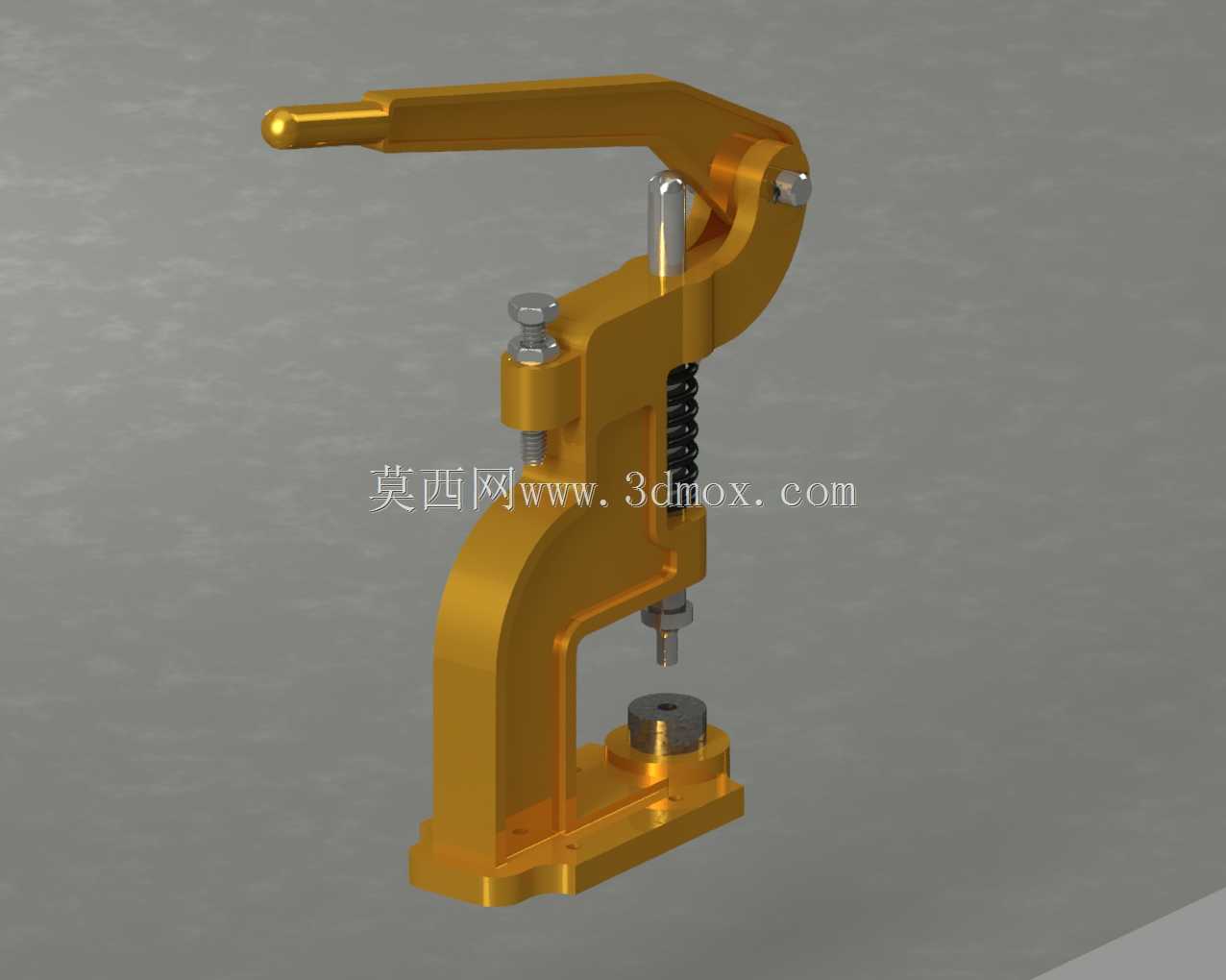

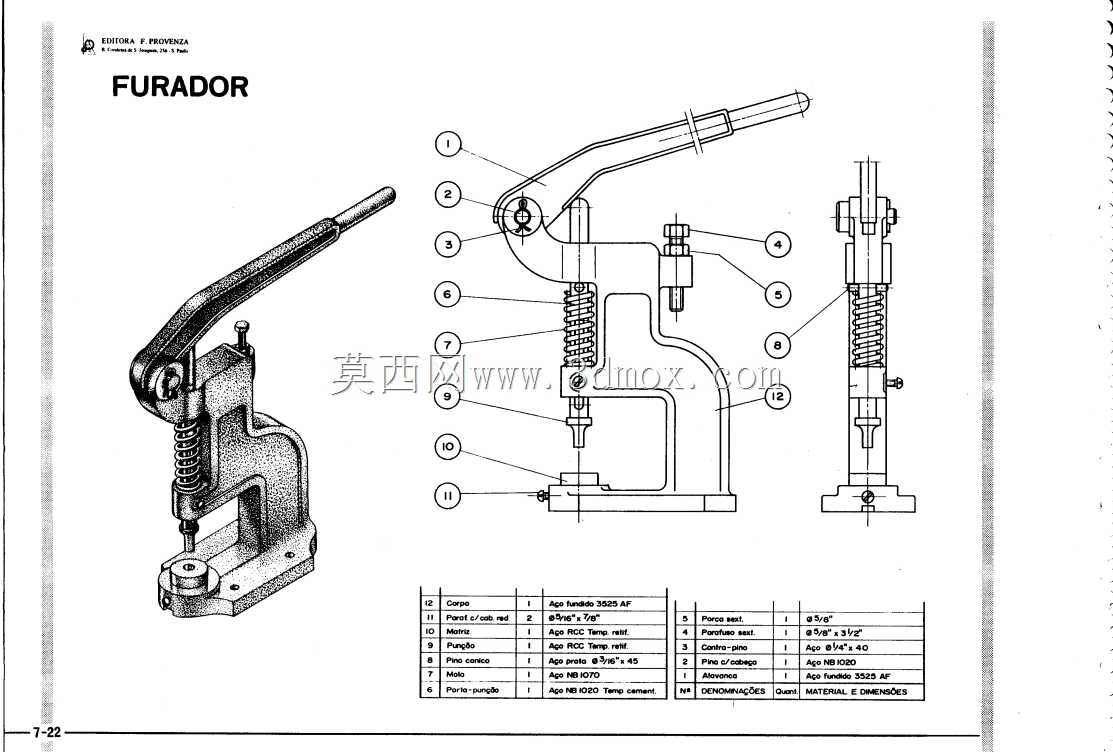

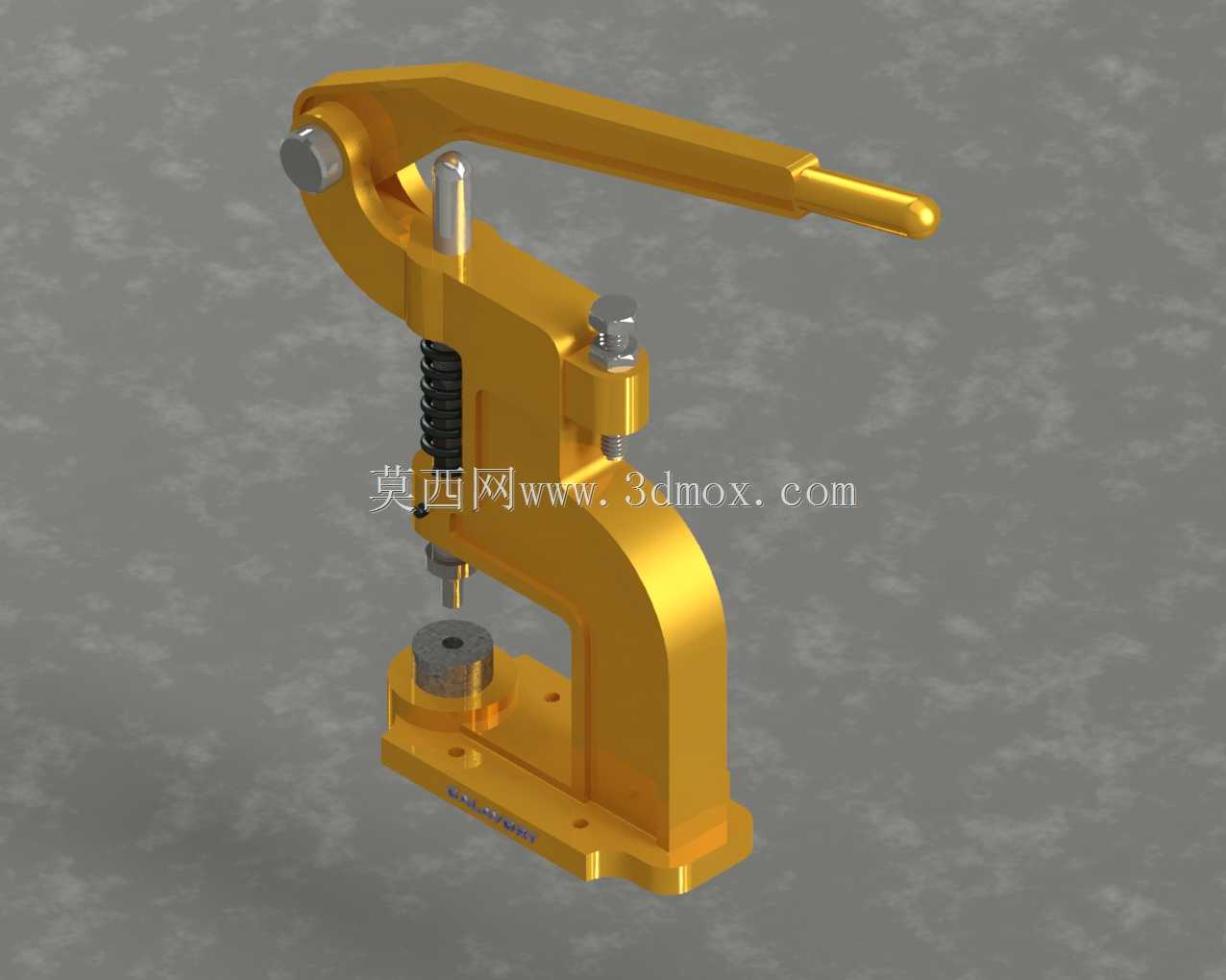

　　这款手动冲孔工装在小型五金加工、皮具打样、薄板小件加工场景中十分常见，无需外接动力源，依靠人力扳动长杠杆即可完成冲孔作业，适合小批量、多工位的零散加工需求，在街边五金维修铺、小型皮具作坊、教学实训车间都能见到这类结构的应用。从结构设计逻辑来看，长杠杆的力臂做了加长处理，通过铰接点的力矩放大，能让操作人员施加较小的握力就获得足够的冲孔压力，杠杆与冲头连接位置设置了复位弹簧，每次压下完成冲孔后，弹簧会自动带动冲头回升复位，不需要手动提拉操作件，能有效提升连续作业的效率。C型的开放式机架是这类工装的核心承载结构，开口空间预留了足够的工件放置区域，不管是条料还是小型异形件，都能顺利送入冲头下方的作业位，不会被机架结构干涉。

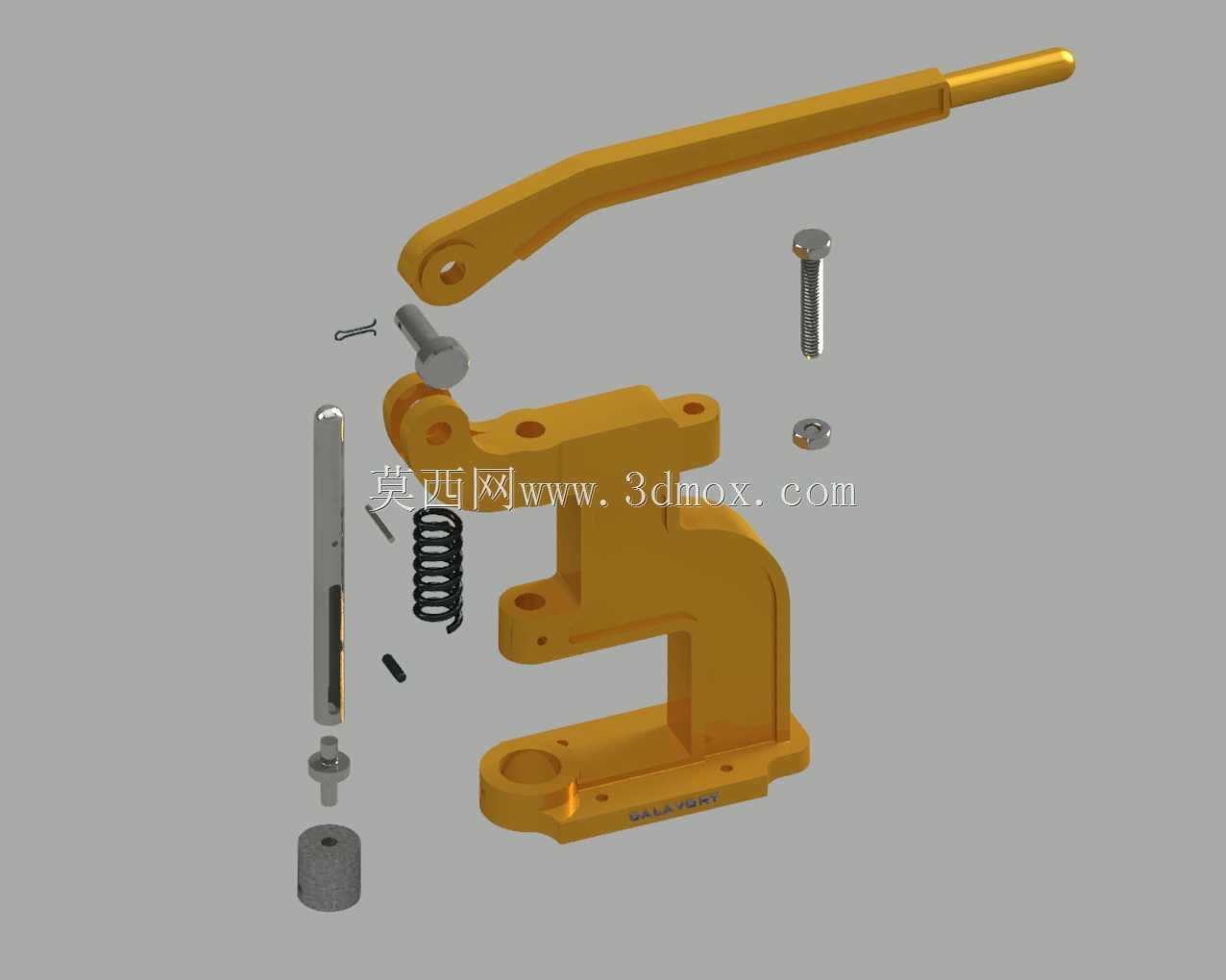

　　底座部分设置了带定位槽的下模座，冲头与下模的同轴度通过机架的一体加工精度保证，安装时只需要将底座通过螺栓固定在工作台面上，找正下模与冲头的对中位置即可投入使用，不需要复杂的调试试车流程。冲头部分采用快换结构设计，松开锁紧螺钉就能更换不同孔径的冲头，适配不同规格的冲孔需求，日常维护时只需要定期在铰接点、冲头导向面添加润滑脂，就能保证长时间的动作顺畅，不会出现卡滞问题。机架的整体壁厚做了加强处理，在承受最大冲孔载荷时不会出现明显的形变，保证冲孔的断面质量，不会出现孔位歪斜、毛边过大的问题。导向部位的间隙控制在合理范围，既不会因为间隙过大导致冲头偏摆，也不会因为间隙过小出现动作卡涩，弹簧的预紧力经过匹配，既能够保证冲头完全复位，

　　也不会额外增加操作人员的扳动力度。这类手动工装的优势在于结构简单可靠，故障率极低，不需要气源、电源等配套动力，移动摆放十分灵活，对于加工批量不大、冲孔位置多变的作业场景，比大型冲压设备的适用性更强，也不会出现动力设备的空载能耗问题。在实际使用中，操作人员只需要将工件对准下模的定位标记，扳下杠杆就能完成一次冲孔，单次作业周期不到一秒，对于薄铝板、皮革、薄铜板、塑料片等材质的冲孔作业都能适配，不会因为材质偏软出现工件粘模的问题，下模的落料孔直接贯通底座，冲下来的废料可以直接从落料孔排出，不会堆积在作业位影响后续加工。
