小型台式PCB精密钻孔加工设备结构

　　在电子制造小批量打样、实验室研发场景里，这类台式PCB钻孔设备的使用频率一直很高，不同于大型量产线路板厂的多轴高速钻床，这款设备的定位更偏向小尺寸PCB样板的快速钻孔加工，覆盖单面板、双面板以及薄型多层板的钻孔需求，能完成过孔、元件插装孔的加工，适配研发阶段频繁换产、单次加工量不大的作业场景，不需要复杂的产线配套，单台设备就能完成定位、装夹、钻孔的全流程操作。

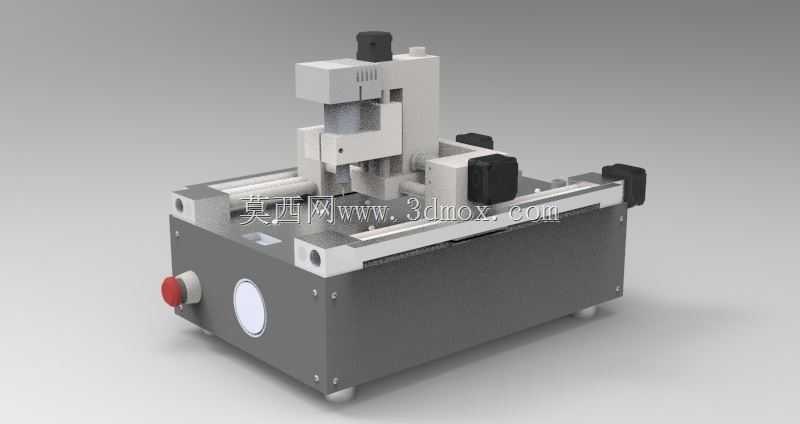

　　从结构布局来看，设备采用下置箱体式基座作为整体承载结构，基座内部预留了驱动组件、控制电路的安装空间，底部设置四个可调支撑脚，既可以抵消工作台面的不平整误差，也能在钻孔作业时吸收部分振动，保证钻孔过程的稳定性。基座正面设置急停按钮与状态指示窗，急停按钮采用大尺寸红色蘑菇头设计，安装位置处于操作人员伸手可及的范围，符合设备安全设计规范，出现加工异常时可以第一时间切断设备动力；状态指示窗可以直观反馈设备的运行、待机、故障状态，方便操作人员快速判断设备工况。

　　工作台部分采用双导轨横向滑移结构，两根平行的直线导轨安装在基座顶面的加工平台两侧，导轨上配置带锁紧结构的工件装夹拖板，拖板可以沿着导轨方向平稳滑动，调整PCB板的X向加工位置，拖板上设置可调式压块，能够固定不同尺寸的PCB基板，避免钻孔过程中板材移位造成孔位偏差。钻孔执行机构采用立式龙门跨装结构，立柱固定在工作台后侧的基座上，Z向滑台搭载高速钻孔主轴，能够沿着立柱导轨做垂直进给运动，主轴的进给行程经过适配设计，刚好覆盖常规PCB板的钻孔深度需求，不会出现多余的空行程浪费，也能避免进给超程碰伤工作台面。主轴侧方设置位置检测组件，能够实时反馈Z向进给的位置，保证钻孔深度的一致性，避免出现钻不透或者钻深过度损伤工作台的问题。

　　设备的操作控件全部集中在工作台的外侧区域，三个黑色的调节旋钮分别对应X向锁紧、Y向微调、主轴转速调节，操作人员在装夹完工件之后，不需要大幅度移动身体就能完成所有参数调整与位置锁定，操作动线符合人体工程学设计。在设计思路上，这款设备优先平衡了加工精度与设备成本，没有采用复杂的数控系统，而是通过手动微调+机械限位的方式保证孔位精度，对于研发打样场景来说，足够满足0.2mm以上孔径的加工精度要求，同时大幅降低了设备的制造成本与维护难度，普通的电子研发人员不需要经过长时间的专业培训就能上手操作。

　　安装边界方面，这款设备的整体占地面积仅相当于普通台式打印机的尺寸，不需要专门的设备基础，放置在常规的防静电工作台上就能使用，设备的总重量控制在单人可搬运的范围内，方便在实验室、小作坊式加工点之间转移位置。设备的外接接口仅包含电源接口与脚踏开关接口，脚踏开关可以控制主轴的下钻动作，操作人员双手可以专注于调整工件位置，提升加工效率。在结构细节上，所有的运动副都预留了润滑注油点，日常维护只需要定期加注润滑脂就能保证运动顺畅，没有复杂的液压、气动回路，故障点少，维护门槛极低。

　　钻孔主轴采用高速直流电机驱动，转速范围适配PCB板材的加工特性，钻削过程中不会因为转速过低造成板材毛刺、分层的问题，主轴夹头可以更换不同直径的钻头，覆盖0.1mm到3mm范围的常用PCB钻孔孔径，满足不同元件引脚、过孔的加工需求。设备的外壳钣金件全部采用折弯拼接工艺，接缝处做了圆角处理，避免锋利的钣金边缘划伤操作人员，基座内部的电路部分做了隔离防护，钻孔产生的粉尘不会进入电路区域造成短路故障，延长设备的无故障运行时间。在实际使用过程中，这款设备可以配合定位销使用，快速完成双面板的正反面孔位对位，保证双面板过孔的同轴度，减少对位调整的辅助时间，对于小批量样板加工来说，加工效率完全可以满足交付需求，不需要投入高额的大型数控钻孔设备成本。
