三爪式轴承拔取牵引滑轮结构设计

项目分类:通用五金配件 发布时间:2022-01-21 ID:509410
  • 三爪式轴承拔取牵引滑轮结构设计
  • 三爪式轴承拔取牵引滑轮结构设计
  • 三爪式轴承拔取牵引滑轮结构设计
  • 三爪式轴承拔取牵引滑轮结构设计
  • 三爪式轴承拔取牵引滑轮结构设计
  • 三爪式轴承拔取牵引滑轮结构设计

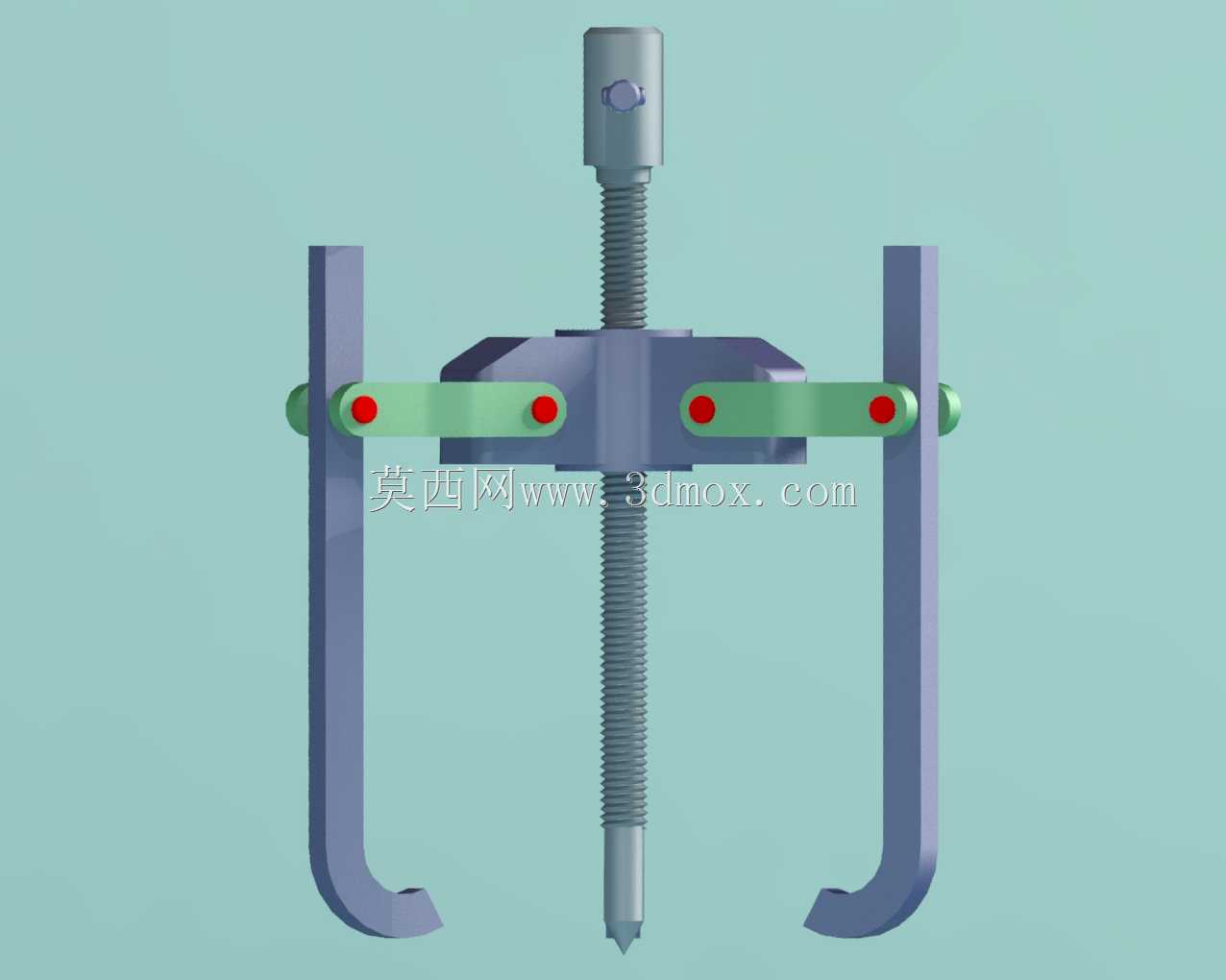

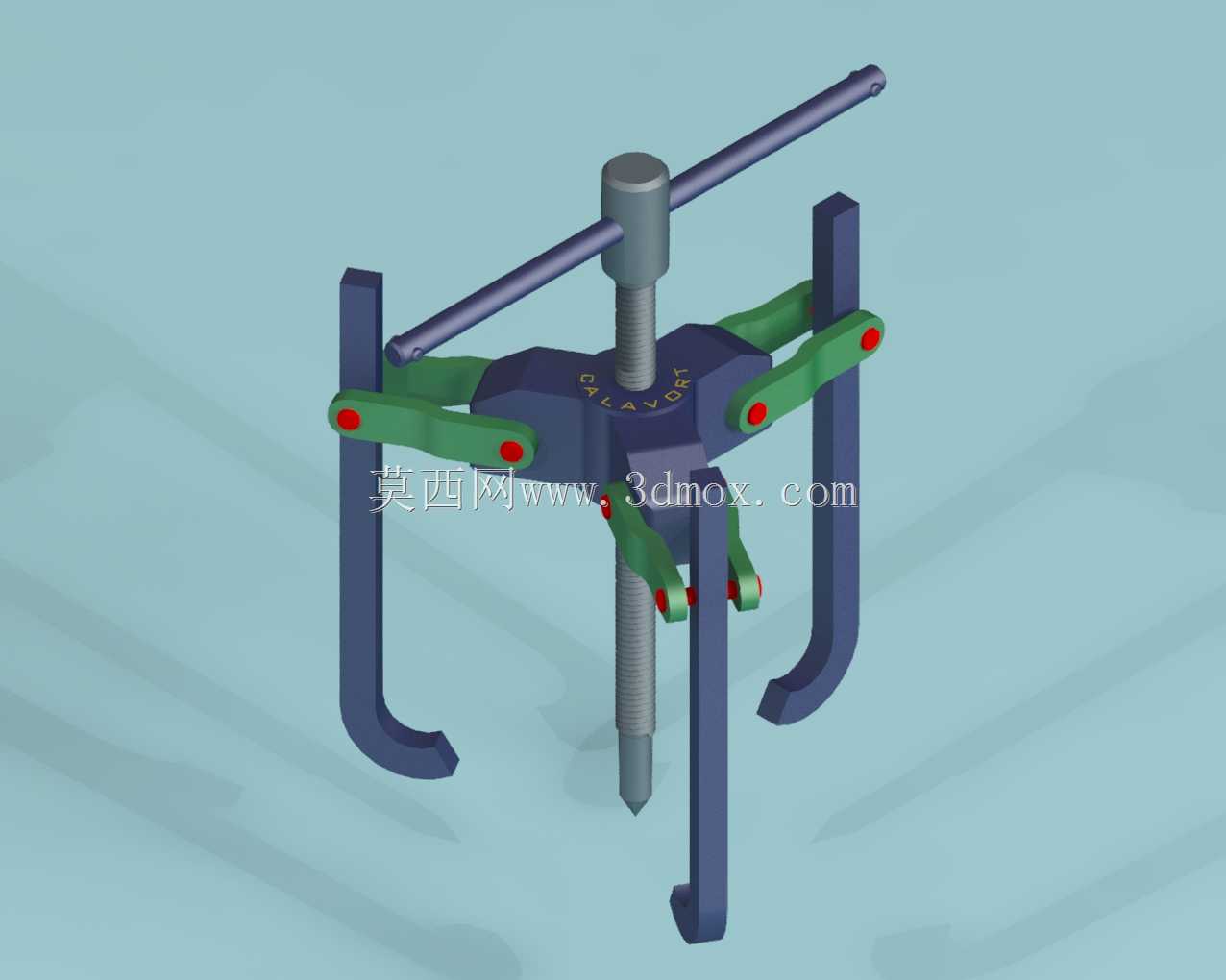

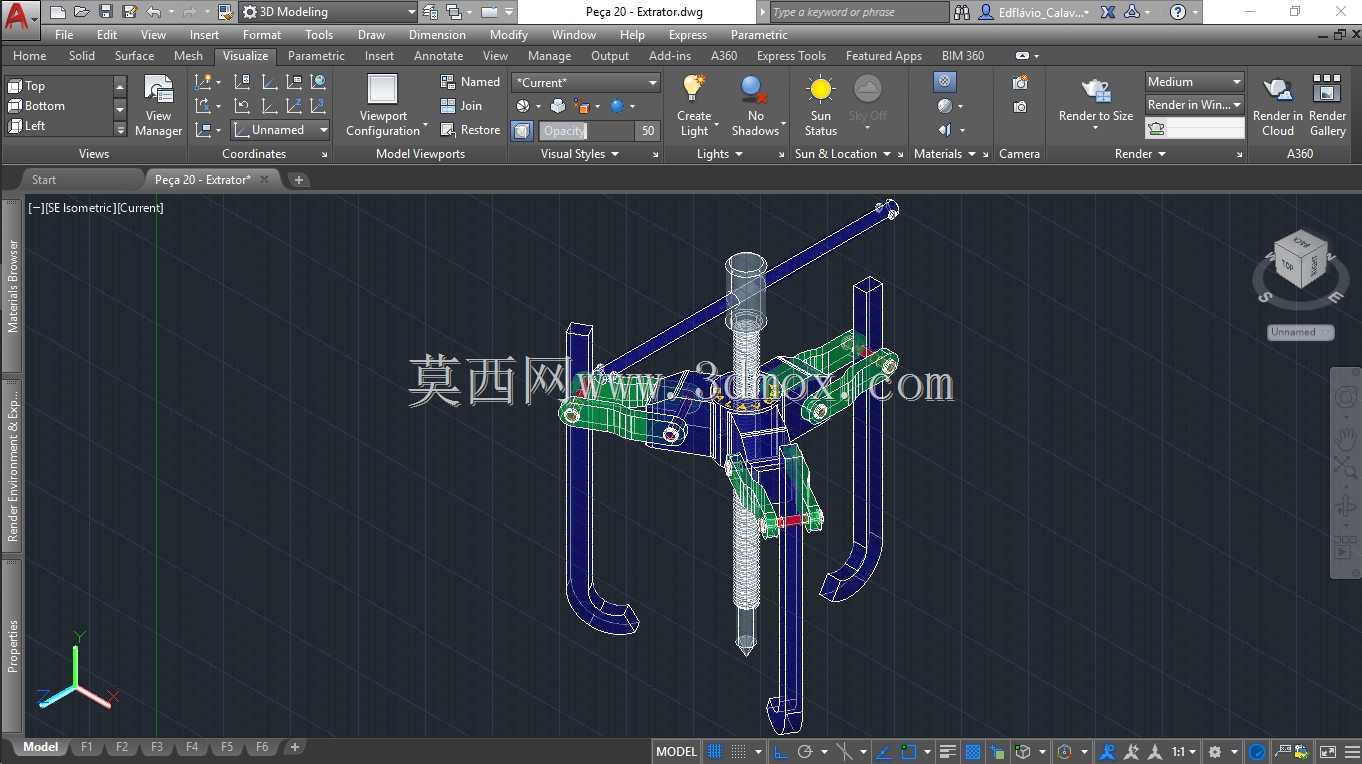

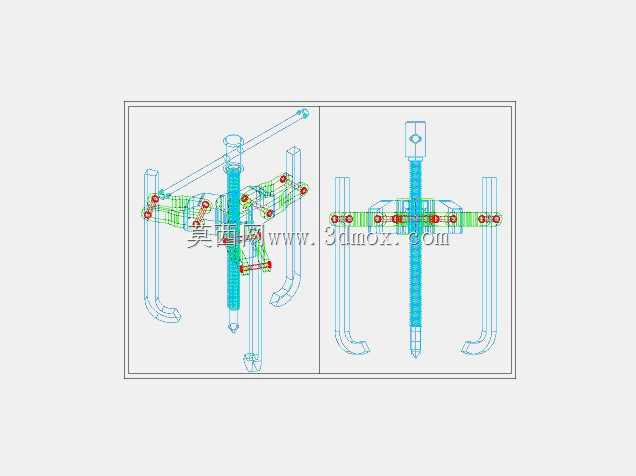

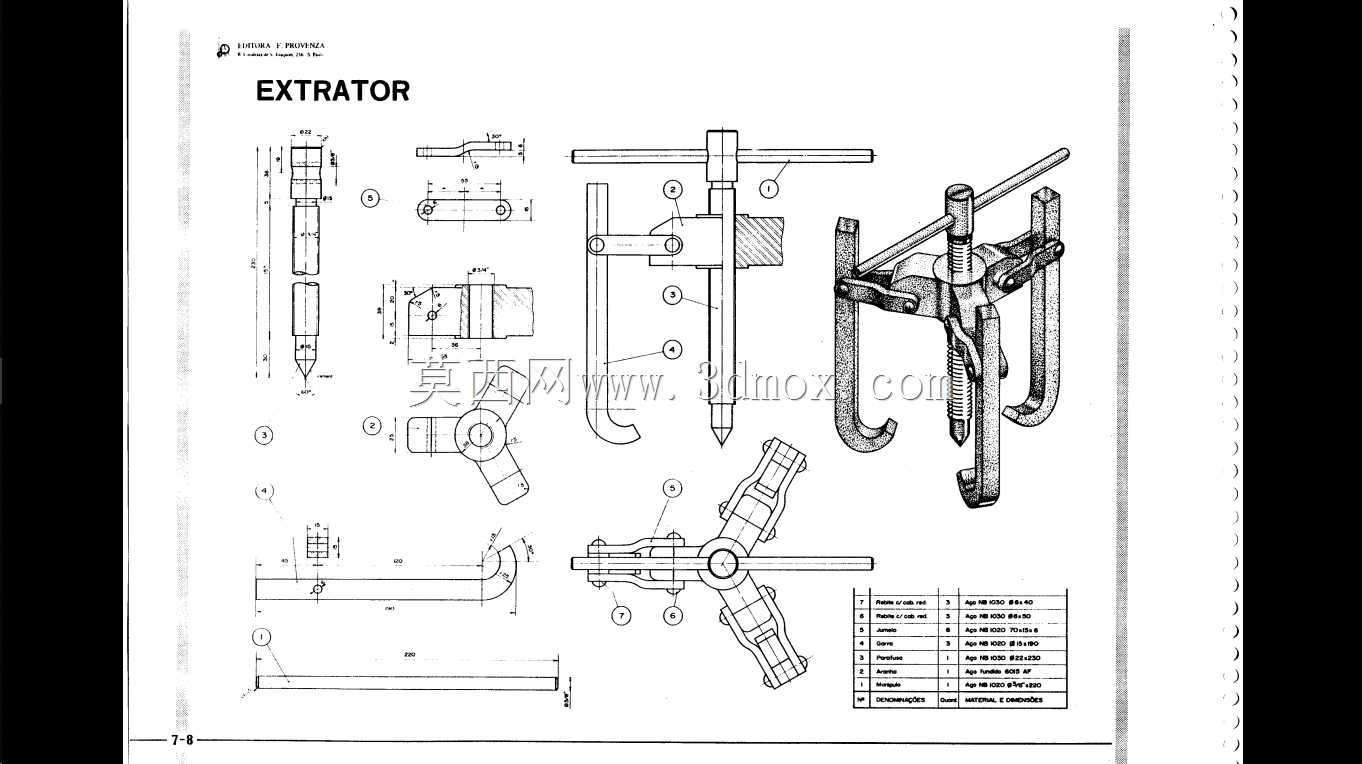

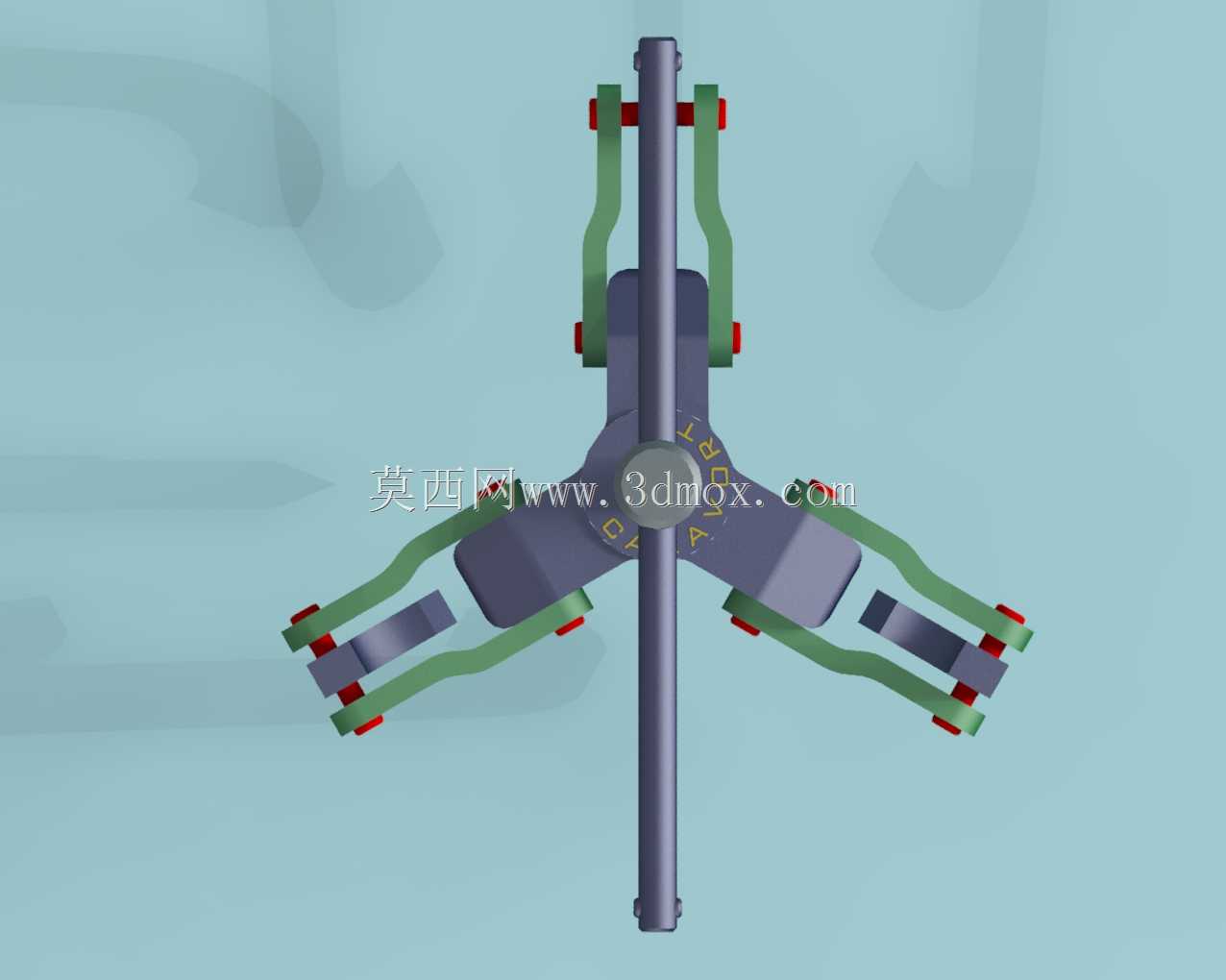

  在设备维保、零部件拆装的一线作业场景里,这类三爪结构的拔取牵引工具是机修工位、装配班组的常备器具,主要用于过盈配合装配件的无损拆卸,常见于轴承从轴端拔出、皮带轮从电机输出端分离、衬套从安装孔位拉出等作业,替代传统敲击、撬别带来的零件损伤风险。整套结构以中心螺杆作为施力核心,螺杆顶端穿装的横向加力杆可通过杠杆原理放大输入扭矩,螺杆底端的顶尖抵在轴端中心孔位,形成稳定的施力支点,避免作业过程中螺杆偏移打滑损伤轴头。三个勾爪通过铰接连杆与中心滑座连接,转动螺杆带动滑座轴向移动时,连杆同步驱动三个勾爪同步收拢或张开,可适配不同直径的被拆卸零件,勾爪的弯折勾边能牢牢卡住被拆零件的背面受力边,施力时三个爪的受力点均匀分布在零件圆周方向,

  不会出现单侧受力导致的零件偏斜、卡滞甚至崩裂问题。设计时勾爪的长度做了梯度适配,常规款可覆盖直径30mm到180mm的盘类、套类零件拆卸,勾爪采用加厚截面设计,受力时的弯曲变形量控制在0.2mm以内,避免长期受力出现塑性变形导致夹持失效。铰接位置的铆钉采用过盈铆接工艺,连杆与爪体、滑座的配合间隙控制在0.1mm以内,既保证转动灵活无卡滞,又不会因间隙过大导致作业时爪体晃动。整套结构的安装边界不受场地限制,无需额外固定基座,单人即可操作,作业时将三个勾爪卡在被拆零件的后侧,转动中心螺杆让顶尖顶紧轴端中心,持续转动加力杆即可平稳将零件从装配位拉出,相比两爪结构的拔取器,三爪同步结构的对中性更好,不会因为受力不均导致被拆零件与轴出现卡咬,

  尤其适用于精度要求较高的轴系部件拆卸,能有效保护配合面不受损伤。滑轮结构的集成设计让工具在牵引拔取长轴类零件时,可配合牵引绳改变施力方向,适配狭窄空间内的拆装作业,比如设备内部深处的轴承拆卸,无法直接从轴向施力时,可通过滑轮转向传递拉力,完成常规工具无法触及位置的零件拆装。
