布什型柔性联轴器三维结构设计模型

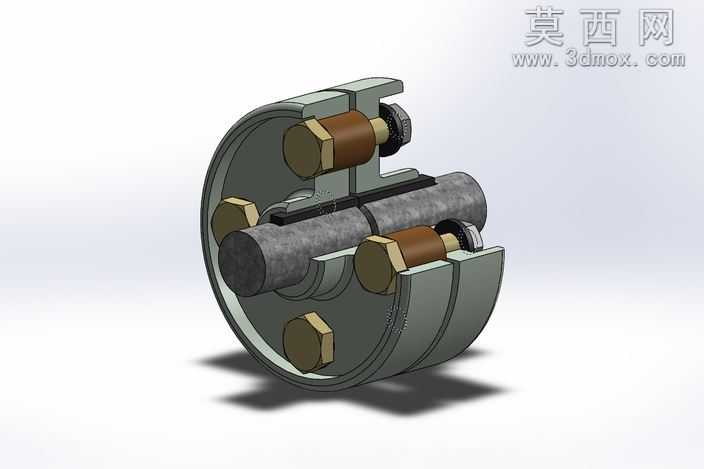

本模型为布什型柔性联轴器的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计手册中弹性联轴器的尺寸规范，对各组成零件进行独立参数化绘制后完成虚拟装配，完整还原了该类联轴器的真实结构与装配关系。建模阶段首先完成两端半联轴器基体的绘制，针对半联轴器上用于安装弹性衬套与柱销的安装孔位，采用圆周阵列特征完成均布排布，保证孔位的位置度与同轴度符合装配要求；柱销、锁紧螺母、弹性衬套等标准连接件均按照对应国标参数建模，确保零件尺寸的通用性与互换性。材质与渲染环节，针对不同零件的实际材质赋予对应材质属性：半联轴器基体采用灰铸铁材质，渲染时调整金属粗糙度参数还原铸件哑光金属质感；柱销与锁紧螺母采用45号钢材质，添加轻微金属反光效果体现机加工表面特征；弹性衬套采用橡胶类非金属材质，调整漫反射参数与低反光度，还原橡胶件的哑光弹性质感；连接轴段采用调质钢材质，添加细微纹理模拟轴类零件的加工表面效果，整体渲染采用柔和的工作室光源，添加柔和地面阴影，清晰呈现各零件的装配层次与结构细节。结构设计上，该联轴器依靠带弹性衬套的柱销实现两半联轴器的连接，弹性衬套可在传动过程中补偿两轴的相对偏移，同时具备缓冲吸振的能力，建模时完整保留了柱销与衬套的配合间隙、半联轴器与轴的配合轴段、螺母锁紧的防松结构等细节，装配过程添加了正确的配合约束，可实现后续的运动仿真验证，直观展示柔性联轴器在传动过程中的偏移补偿原理。设计思路围绕通用机械传动场景的使用需求，在保证结构强度的前提下优化了弹性元件的排布方式，确保联轴器在传递额定扭矩的同时，具备良好的轴线偏移补偿能力与减振性能，可直接用于机械传动系统的虚拟装配验证、教学演示或后续的工程图导出工作。
