带双立柱安装位的圆形法兰基座结构

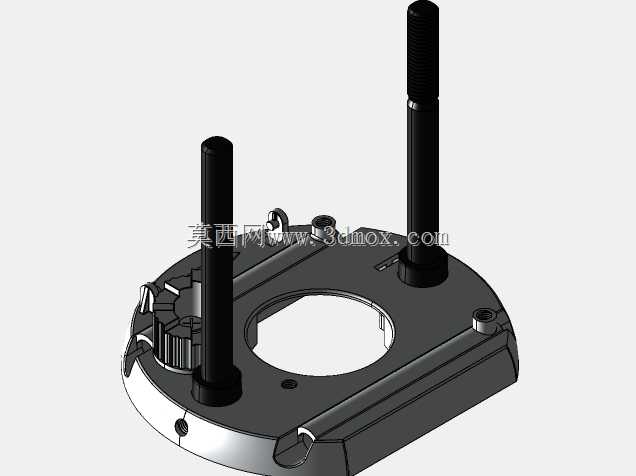

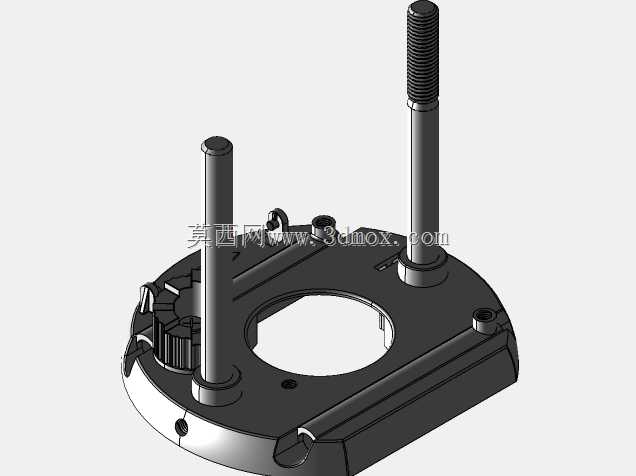

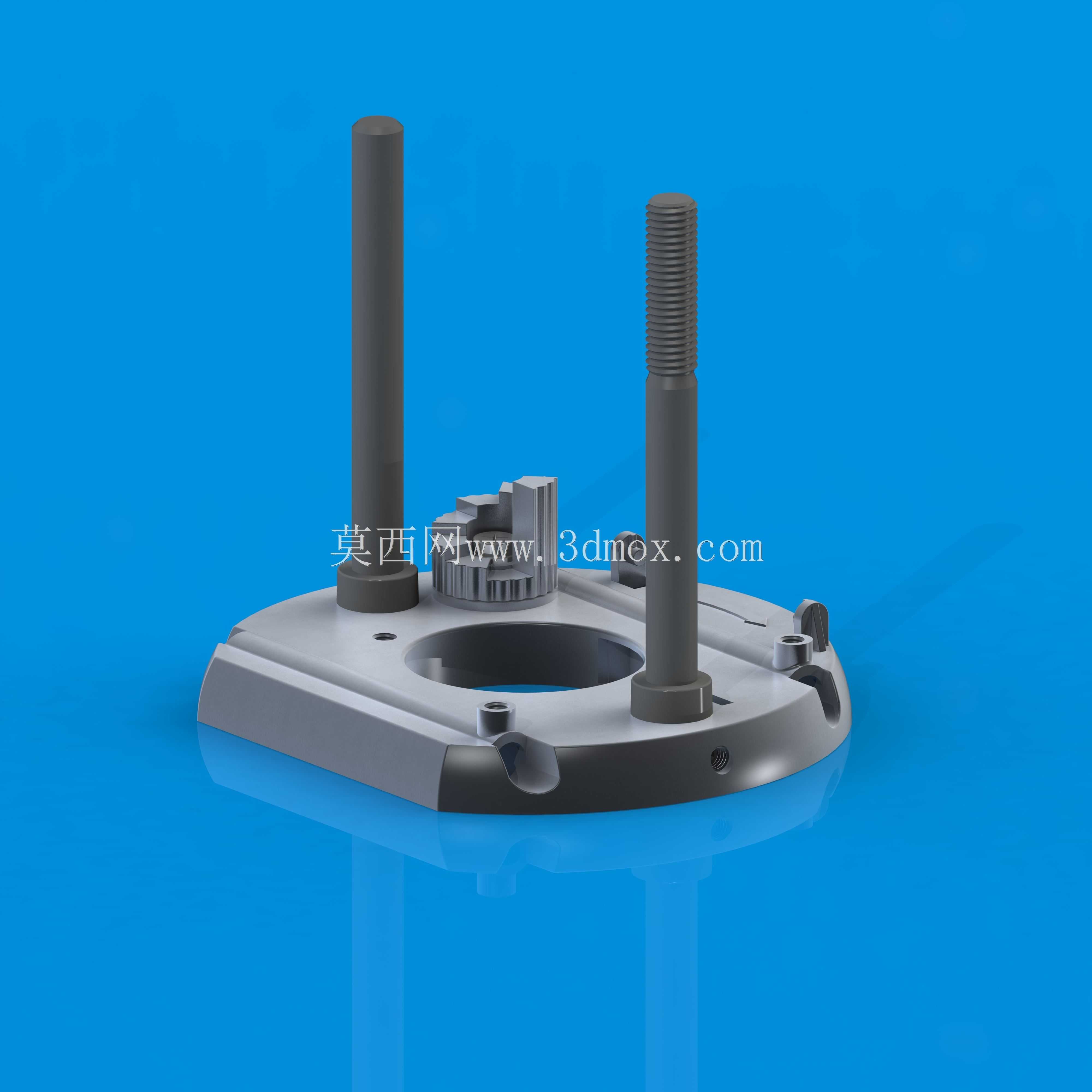

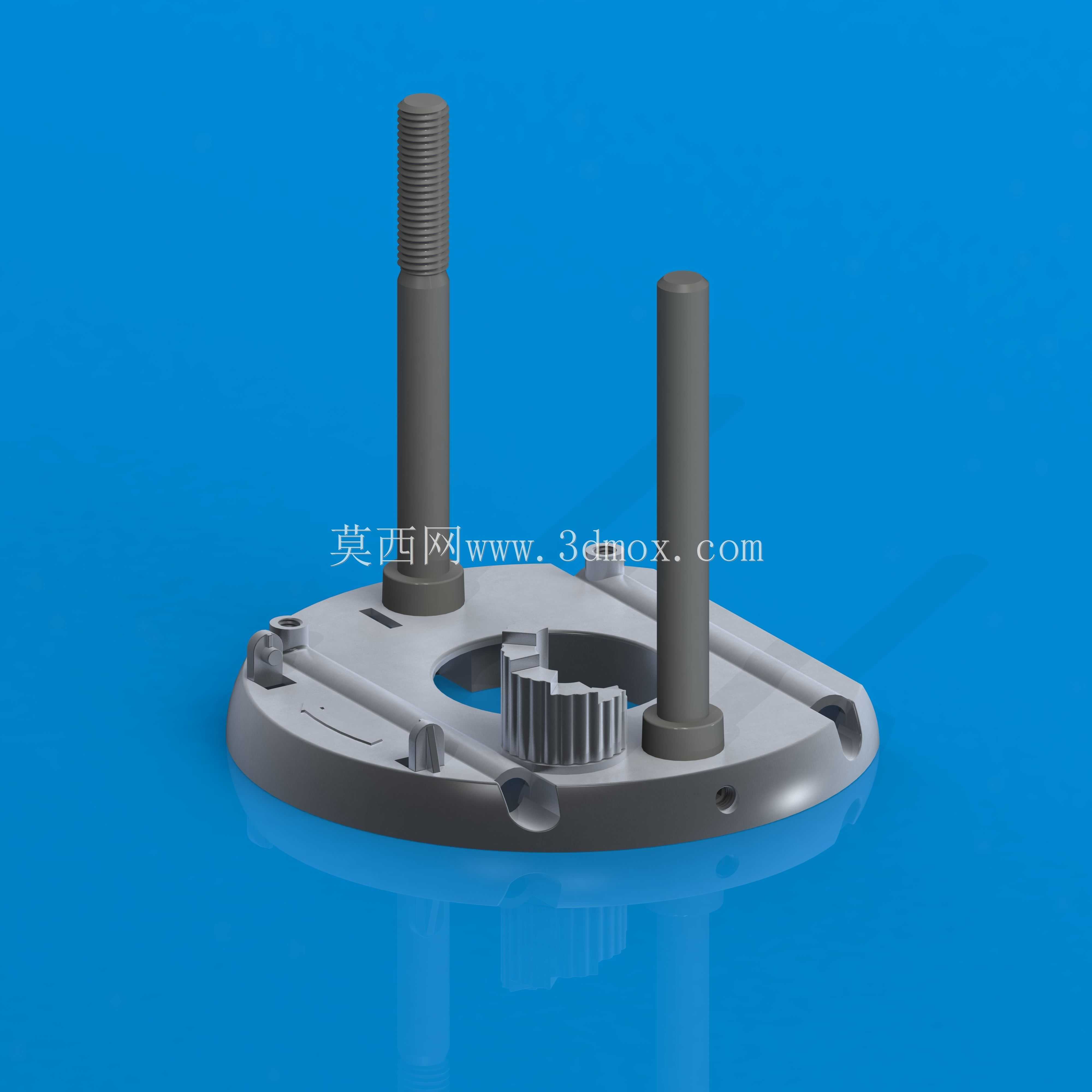

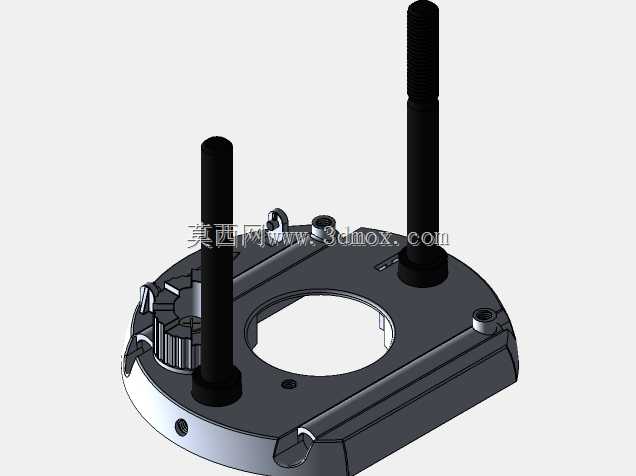

　　这类带双立柱安装位的圆形法兰基座，常应用在需要垂直导向、立柱支撑的工装夹具、小型自动化装配工位以及检测设备的承载结构中，作为整套上部机构的安装基准存在。从结构设计逻辑来看，基座本体采用圆盘式法兰形态，中心预留大直径通孔，可满足管线穿过、中心轴类部件贯穿或者避让下部机构的需求，盘面分布的多个沉头安装孔，可通过内六角螺栓将基座整体固定在设备台面、机架焊接面或者混凝土预埋基础上，沉孔设计可保证螺栓头完全埋入盘面以下，避免上部部件安装时出现干涉问题。基座上设置的两根垂直立柱，一根为光轴结构，主要承担导向、径向定位的作用，另一根为外螺纹结构，可通过调节螺母实现上部安装部件的高度微调，或者通过锁紧螺母完成上部组件的轴向固定，

　　两根立柱采用非对称排布，可避免上部安装件出现周向转动，无需额外增加防转销结构，简化了整体装配流程。基座盘面边缘设置的多个小型凸台与定位缺口，可对应上部不同功能模块的快速定位，比如小型气缸安装座、传感器支架、线缆固定卡扣等部件，都可以依托这些预留结构直接装配，减少现场配做的加工量。从安装边界来看，基座整体外圆轮廓规整，安装时所需的操作空间较小，立柱的伸出长度经过匹配设计，既保证上部部件有足够的升降调节行程，也不会因为立柱过长导致整体刚性下降，基座底部与安装面接触的区域做了平面度精加工处理，可保证安装后立柱的垂直度公差控制在合理范围内，避免上部滑动部件出现卡滞、偏磨的问题。基座与立柱的连接采用过盈配合加端面焊接的复合连接方式，

　　相比单纯的螺纹连接，可承受更大的侧向载荷，在设备运行过程中不会因为反复的侧向受力出现立柱松动、倾斜的问题，适合在有小幅振动的工位环境下长期使用。盘面的厚度经过受力校核，在满载荷工况下盘面的形变量可控制在微米级，不会因为承载上部部件的重量出现中部凹陷，保证中心通孔处贯穿部件的同轴度要求。
