透明塑料支管烟道连接构件

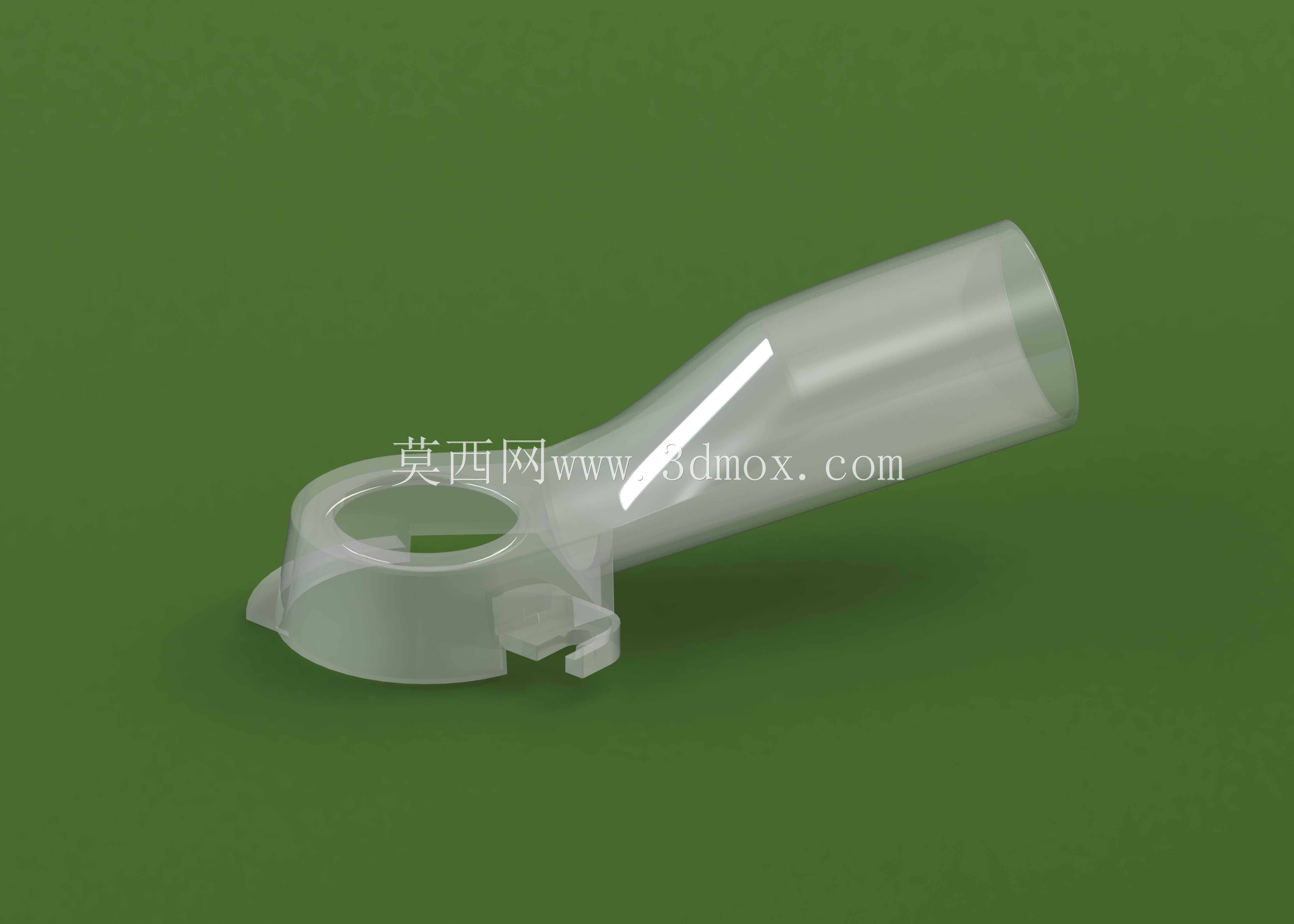

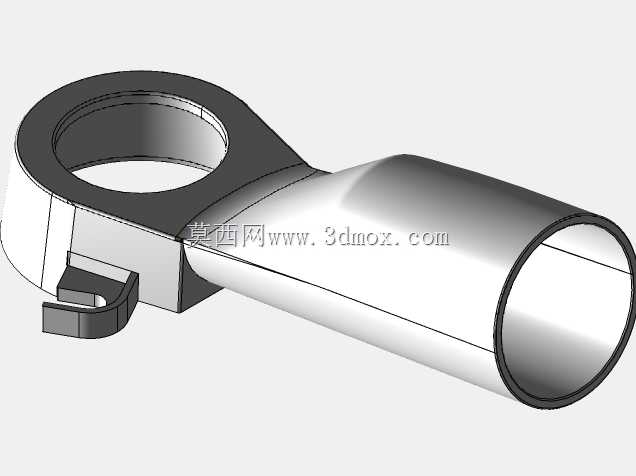

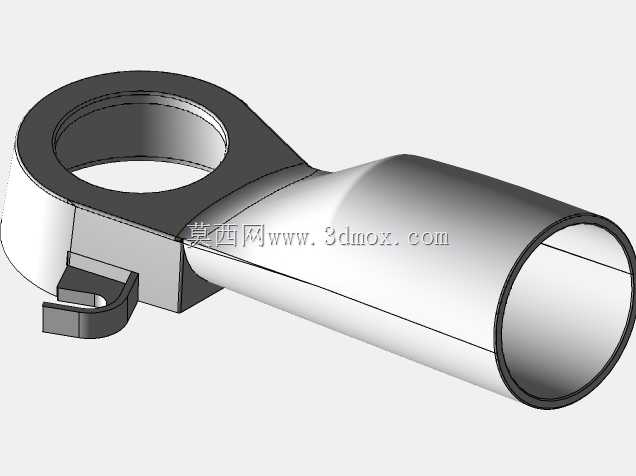

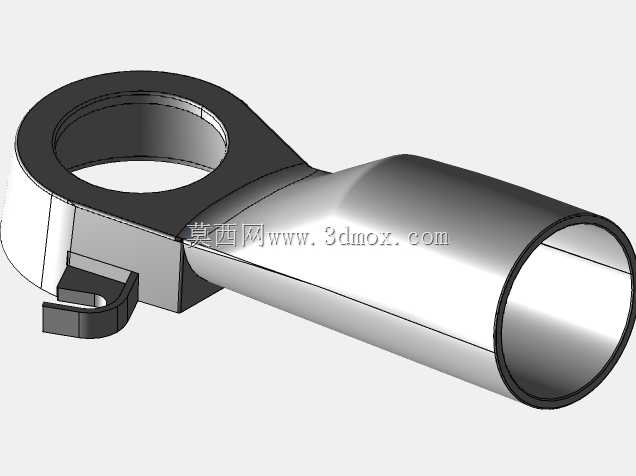

　　该支管烟道构件主要应用于小型通风排烟系统的支路分流场景，常见于家用新风系统支管、小型实验设备排风管路、桌面级排烟装置的管路接驳环节，承担主路与支路气流的导向连通作用，避免支路气流与主路气流形成对冲紊流，降低管路风阻损耗。构件整体采用半透明工程塑料注塑成型，从结构上看，一端为带安装定位卡扣的法兰式基座，基座上开设的环形通孔用于与主路管壁的预设开孔对齐，卡扣结构可直接卡入主路管壁的定位槽内，无需额外紧固件即可完成预固定，安装时仅需在贴合面加装密封胶圈即可保证气密性，大幅降低现场装配的工时消耗。另一端为渐缩式斜向圆管接口，管身从基座连接处向末端平滑收窄，接口轴线与基座平面呈固定倾斜角度，该角度经过流场仿真验证，

　　可让支路汇入的气流顺着主路气流方向平滑导入，减少气流折返造成的噪音与压损。从安装边界来看，基座的外轮廓尺寸适配常规直径110mm的主通风管管壁弧度，卡扣的卡接深度适配2-3mm壁厚的塑料主风管，斜向接口的末端外径为标准63mm，可直接插接同规格的柔性通风软管或硬质PVC支管，接口外壁预留的环形凹槽可用于套接喉箍，进一步提升管路连接的防脱性能。设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚控制在2.5mm均匀区间，避免出现壁厚不均导致的缩痕、翘曲问题，基座与斜管连接处做了大圆角过渡，既消除了注塑时的应力集中点，也降低了气流在转角处的局部阻力。半透明的材质选型可让运维人员直接观察到管路内部的积灰、积液情况，

　　无需拆解管路即可判断是否需要清理，大幅降低后期运维的排查成本。构件的整体结构无多余活动部件，一体注塑成型的结构可靠性更高，可在-10℃到60℃的工况环境下长期使用，适配常规民用、商用低压通风排烟系统的使用需求，安装时无需特殊工装，徒手即可完成与主路的预定位，后续仅需紧固喉箍即可完成全部装配流程，适合批量应用于标准化通风管路的批量布设场景。
