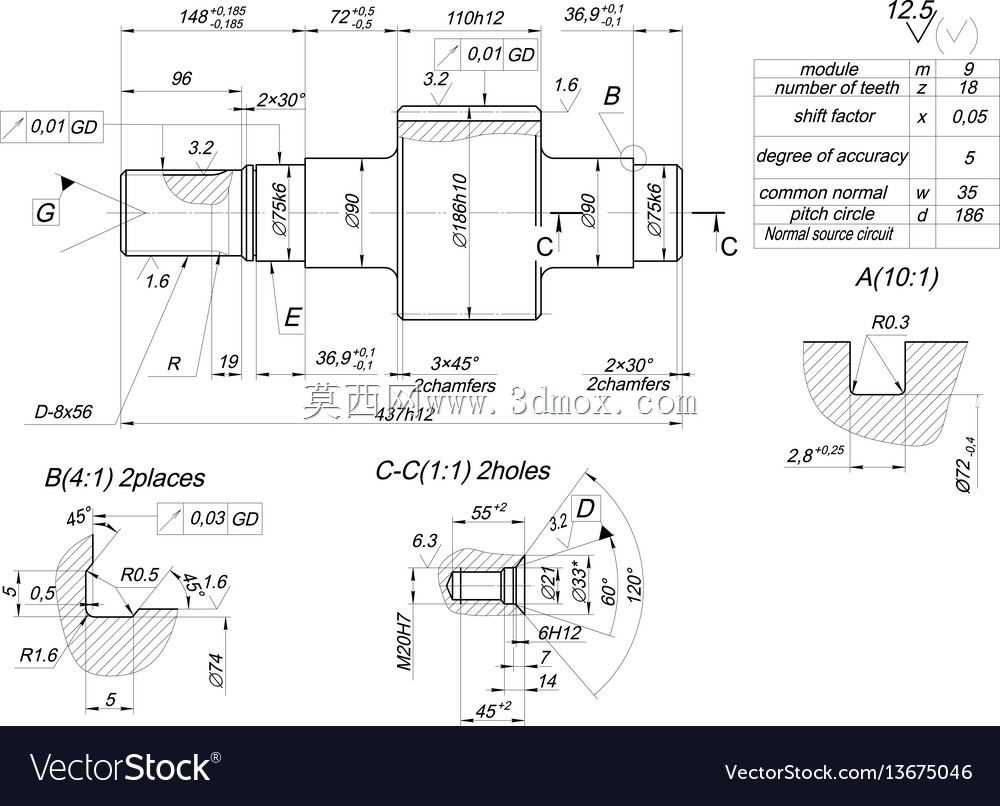

带阴影标注的轴类零件工程草图结构

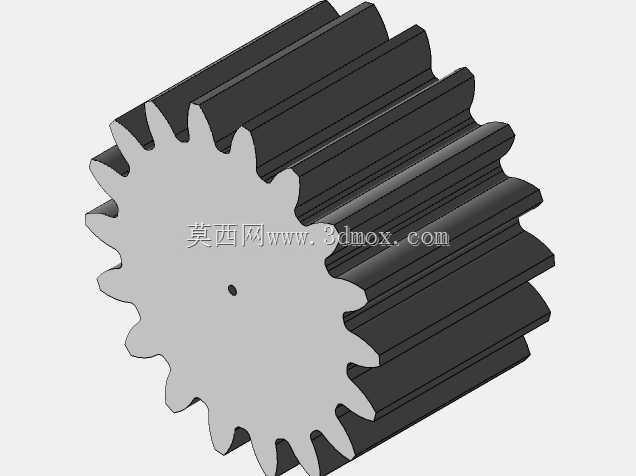

　　在常规传动设备的结构设计环节，轴类零件作为动力传递的核心承载构件，其工程图的标注完整性直接决定了后续加工、装配环节的落地效率，这套带阴影效果的轴草图，在常规线条标注的基础上增加了阴影层次，能让读图者快速区分不同轴段的空间位置关系，避免二维视图下的结构误判。这类轴结构常应用于齿轮传动箱、小型动力输出单元中，不同直径的轴段分别承担轴承安装、齿轮定位、动力输入端连接的功能，设计时需要先根据传递扭矩计算最小轴径，再结合配套轴承的内孔尺寸、齿轮的轮毂宽度确定各轴段的长度与直径公差，轴肩的高度需要满足轴承内圈、齿轮端面的定位要求，同时要预留装拆时的操作空间，避免出现零件无法顺利压装的问题。草图上标注的角度、线性尺寸，覆盖了轴上键槽的开设位置、

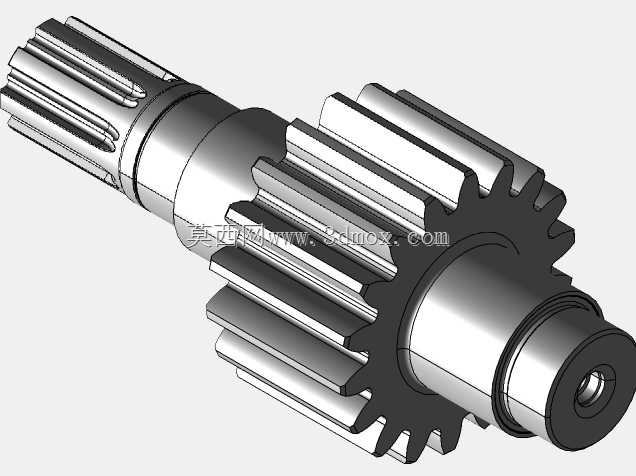

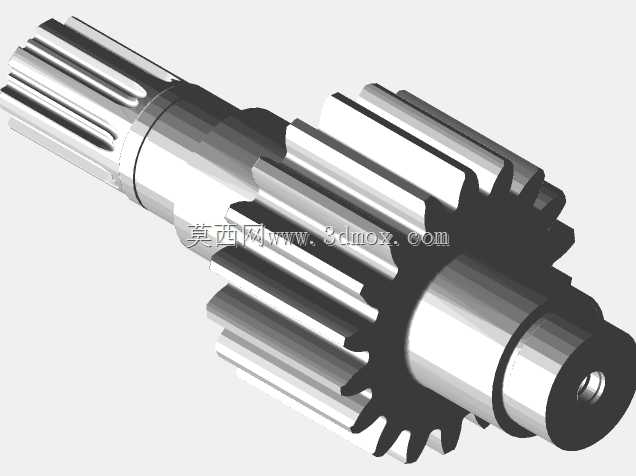

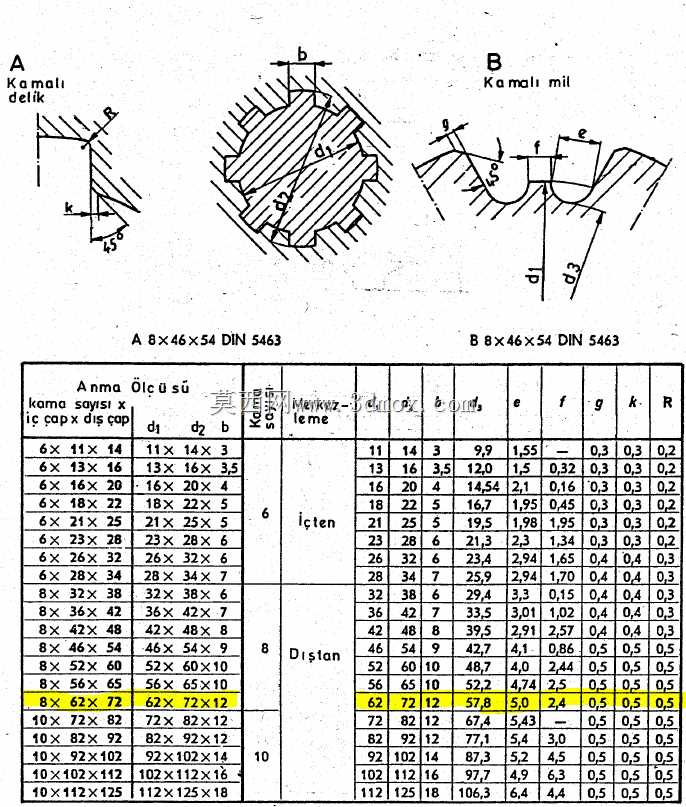

　　倒角尺寸、退刀槽宽度这些加工时必须明确的细节，阴影的添加并非装饰作用，而是在二维工程图中模拟三维视角下的结构遮挡关系，让一线加工人员不需要对照三维模型就能快速判断各轴段的前后位置，减少识图误差。从安装边界来看，这类轴的两端轴颈需要和箱体上的轴承孔配合，轴段的同轴度公差需要控制在合理范围内，否则装配后会出现转动卡滞、轴承偏磨的问题，轴端的卡簧槽位置需要和配套卡簧的尺寸匹配，实现轴上零件的轴向固定，齿轮安装段的键槽尺寸需要和对应齿轮的键槽规格统一，保证扭矩传递时的连接可靠性。在建模过程中，这类轴的特征构建需要先绘制回转截面，通过旋转命令生成基体，再依次添加倒角、退刀槽、键槽、卡簧槽这些细节特征，工程图导出时需要合理选择主视图方向，

　　将各轴段的尺寸集中标注在对应视图上，添加阴影效果时要注意光源方向统一，避免出现阴影方向矛盾导致的结构误导，这类标注方式尤其适合用于非机械专业人员参与的装配沟通场景，能降低跨岗位的识图门槛，减少技术沟通成本。实际生产中，这类轴的加工通常采用圆钢下料，经过车削、铣键槽、热处理、磨削工序完成，工程图上的每一处尺寸标注都对应加工环节的工艺要求，比如退刀槽的宽度是为了车削螺纹或者磨削轴颈时让刀具能顺利退出，避免在轴面上留下加工台阶，倒角的作用是去除加工毛刺，同时方便装配时零件的导入，卡簧槽的深度需要严格控制，过浅会导致卡簧脱落，过深则会削弱轴的结构强度，容易在负载下出现断轴问题。
