机械连接用异形支撑固定座结构

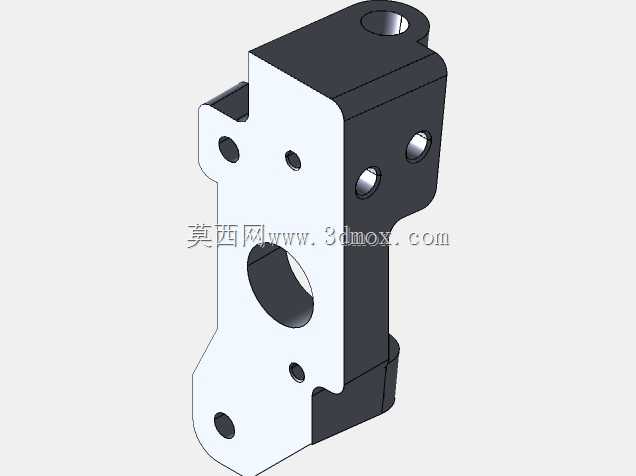

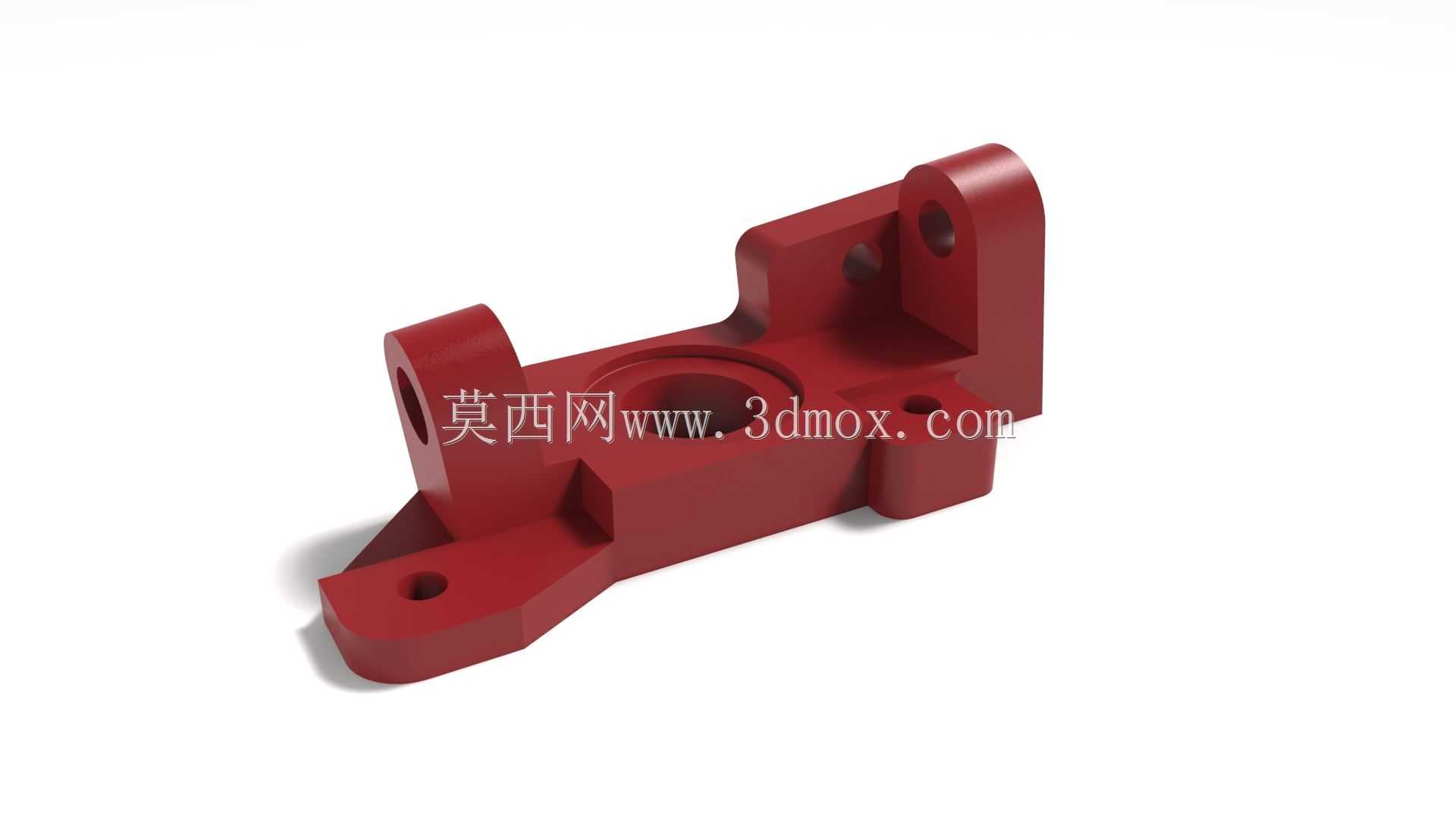

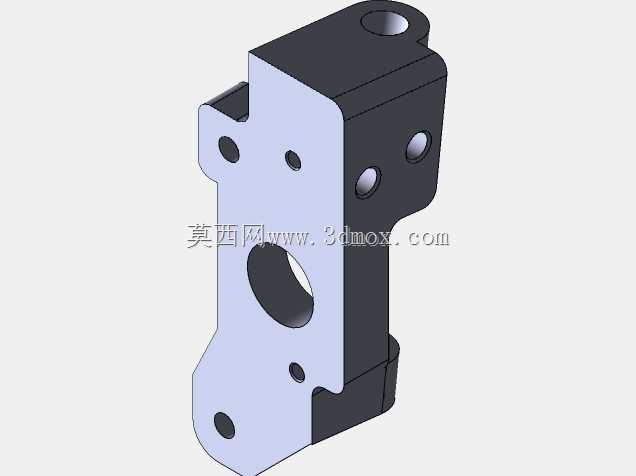

　　这类异形支撑固定座多用于中小型工业设备的机架连接部位，常见于自动化生产线的工位辅件安装、小型动力单元的机架定位场景，承担相邻部件的载荷传递与位置约束作用，区别于标准型材连接件，该类定制化支撑件需要匹配特定安装空间的边界限制，避免与周边运动部件产生干涉。从结构设计逻辑来看，该零件采用一体式铸造成型后机加工的工艺路线，主体为变截面的支撑臂结构，下部设置带沉孔的安装基面，用于通过螺栓与设备主框架锁紧固定，沉孔设计可避免螺栓头突出安装面，保证贴合面的平面度要求，减少装配后的应力集中。上部的双耳铰接位预留了标准销轴安装孔，孔位周边做了局部加厚处理，用于承受铰接部位的交变载荷，避免长期往复受力下出现孔位变形、开裂的问题。

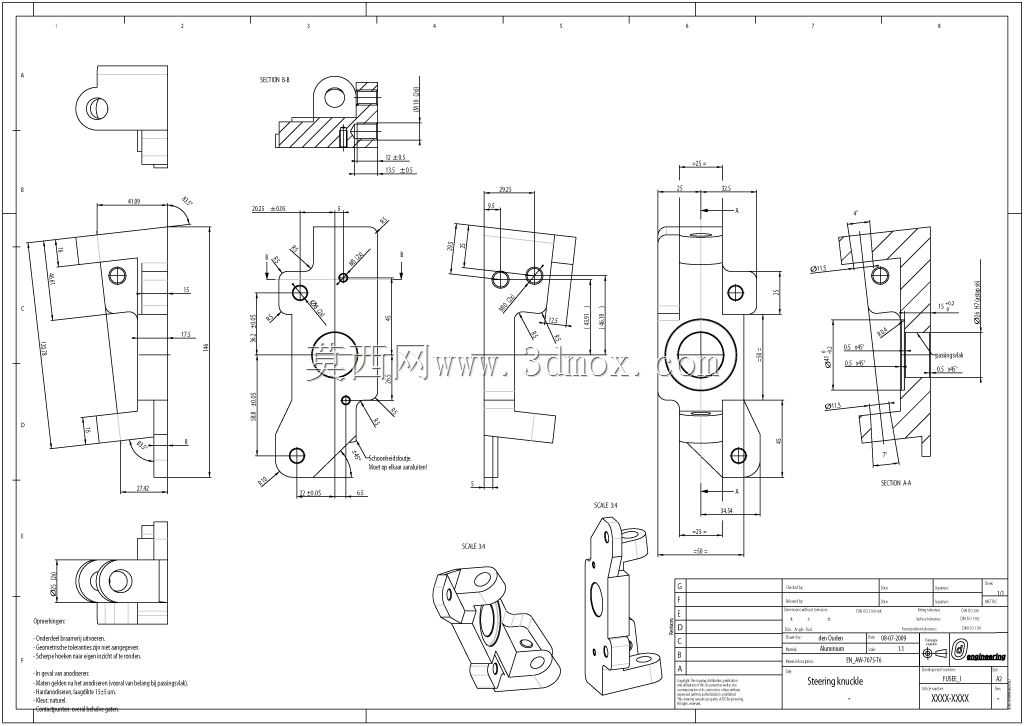

　　零件侧面的凹槽结构并非减重设计，而是为了避让相邻部件的走线槽或者管路安装空间，在有限的安装区域内压缩整体占用空间，同时凹槽的过渡圆角均做了R2以上的圆弧处理，避免铸造过程中出现应力集中导致的冷隔缺陷，也能减少后续机加工的清根工作量。从安装边界来看，该零件的底部安装面的孔位间距需要严格匹配对应机架的预装螺纹孔位置，公差控制在±0.1mm范围内，上部铰接孔的中心高与安装基面的垂直度要求控制在0.05mm以内，保证铰接后配套的连杆部件运动顺畅无卡滞。零件整体的壁厚设计遵循均匀过渡原则，主体壁厚保持在4-6mm区间，局部受力加厚区域不超过10mm，避免铸造过程中出现缩孔、缩松缺陷，非加工面的拔模斜度设置为1:20，

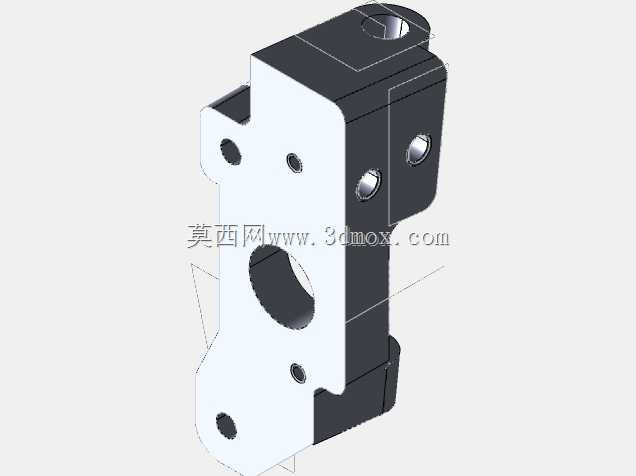

　　满足普通砂型铸造的脱模要求。在实际生产检验环节，该类零件需要重点核查安装面的平面度、铰接孔的同轴度以及关键位置的尺寸公差，同时要检查各过渡圆角的加工质量，避免锐角毛刺残留影响后续装配和使用安全。这类支撑件虽然不属于设备的核心动力部件，但作为连接定位的关键结构件，其尺寸精度和结构强度直接影响整套设备的运行稳定性，一旦出现安装错位或者结构断裂，可能导致相邻运动部件出现碰撞损坏，甚至引发生产线停机故障。建模过程中需要优先锁定安装基准面，以底部安装面为第一基准搭建坐标系，再依次推导上部铰接位、侧面避让槽的位置尺寸，保证各特征的位置关系与实际装配需求匹配，同时要预留合理的机加工余量，对需要后续铣削、铰削加工的面和孔位预留0.3-0.5mm的加工余量，兼顾铸造工艺的可行性和后续机加工的效率。
