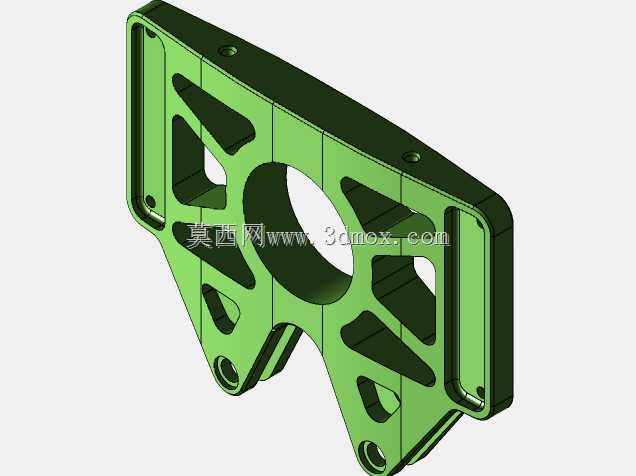

该构件属于设备连接安装类承载支架,整体采用异形三角构型,主体轮廓最大长宽尺寸为200mm×145mm,主体板材厚度为4mm,边缘设置翻边结构提升整体抗扭刚度,避免薄板受力产生翘曲变形。从实际应用场景来看,这类支架多用于中小型机电设备的动力单元与机架的过渡连接,也可作为轻型自动化设备的管线固定支座、传感器安装承载座使用,能够在有限安装空间内同时满足多点位固定、中心大孔径部件避让的需求。
设计上采用中心大圆孔避让结构,中心孔周边设置放射状三角形加强筋,筋条厚度与主体板厚保持一致,在不额外增加构件整体重量的前提下,大幅提升中心孔周边的抗挤压、抗形变能力,避免安装后中心穿装的轴类、套筒类部件因支架变形出现卡滞。支架三个端点位置分别设置沉头安装孔,其中下端两个安装孔的孔位周边做局部加厚凸台,凸台高度1.2mm,既保证沉头螺栓安装后端面不突出支架平面,也能强化安装孔位的局部承压能力,避免螺栓锁紧时板材出现压溃变形。

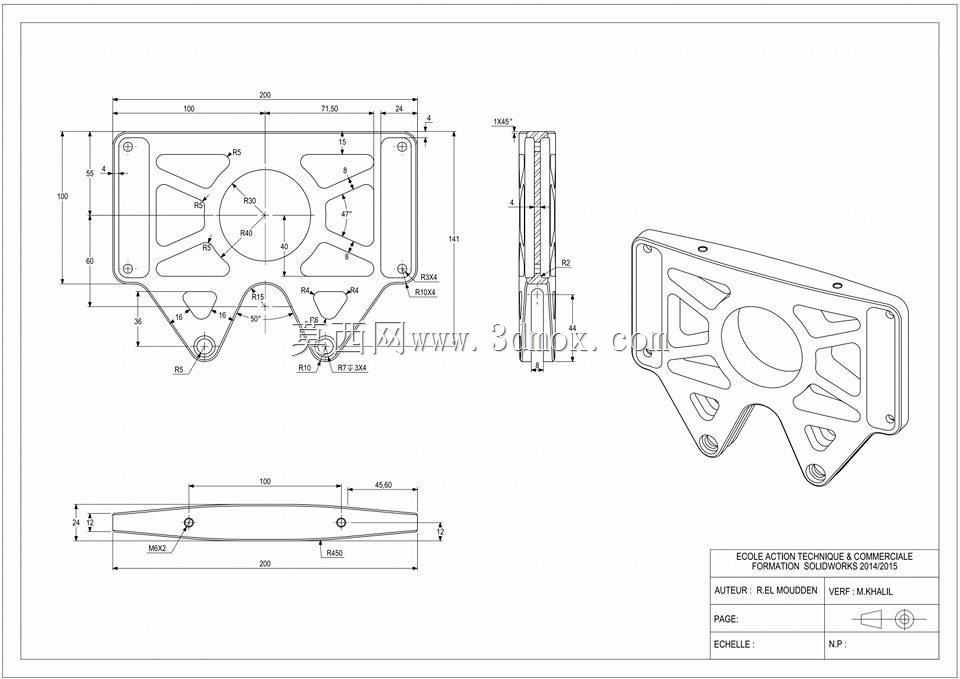

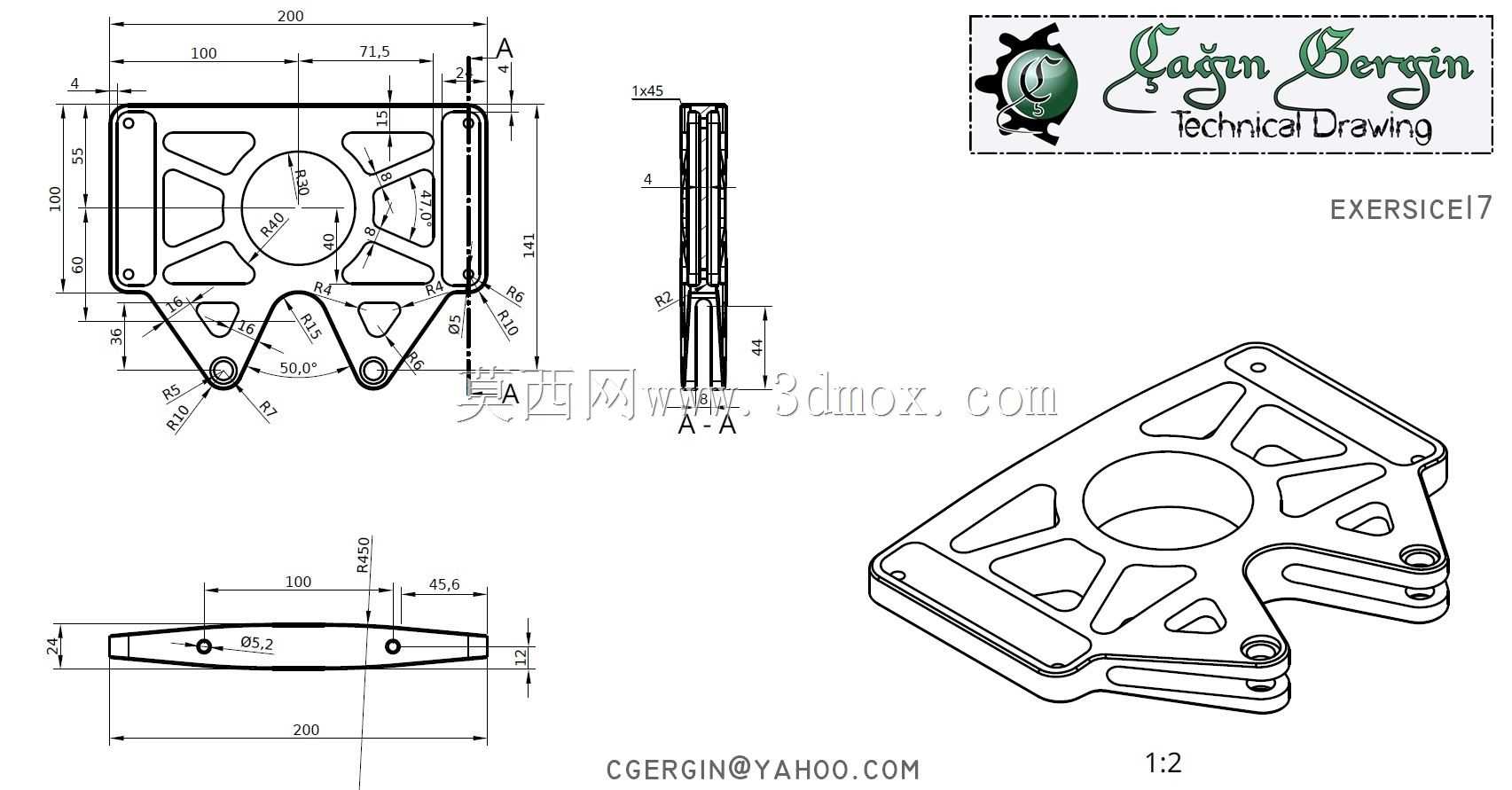

从安装边界来看,支架上端直边段长度为100mm,两个侧边安装孔的中心距为71.5mm,下端两个安装孔的中心距为45.6mm,所有安装孔的孔径统一为5.2mm,适配M5规格的内六角沉头螺栓,安装时无需额外加工垫片即可直接锁紧。A-A剖面显示支架整体并非纯平板结构,中间区域带有2.4mm的高度差,形成局部下沉的安装平面,能够适配被连接件的凸台结构,减少装配时的调整垫片用量。侧面的镂空槽除了减重作用外,还可作为设备布线的走线路径,让线缆从镂空位置穿过,避免线缆外露被运动部件剐蹭,同时镂空结构也能减少加工时的材料用量,降低单件制造成本。
建模过程中需要重点关注各加强筋与主体板面的过渡圆角,所有筋条交接位置均设置R5至R10的过渡圆角,避免应力集中导致支架受交变载荷时出现开裂,侧边翻边的折弯内圆角设置为R1,保证折弯后板材外侧不出现拉伸裂纹,同时翻边高度统一为4mm,与主体厚度匹配,折弯后不会出现褶皱变形。各安装孔的位置度公差需要控制在0.1mm以内,保证装配时能够与对接部件的孔位精准对齐,无需二次修锉即可完成装配。
