带侧孔法兰盘连接构件结构设计

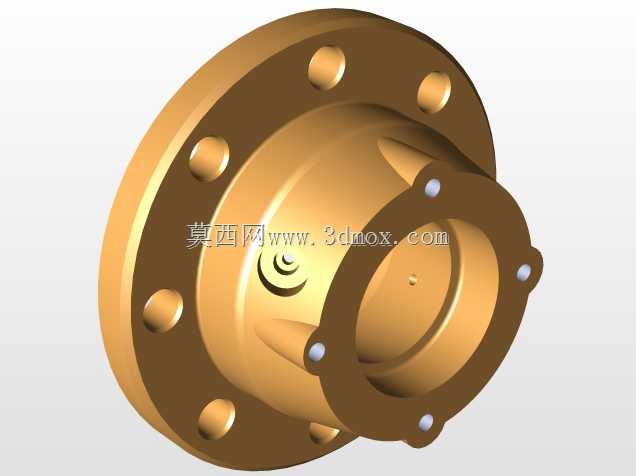

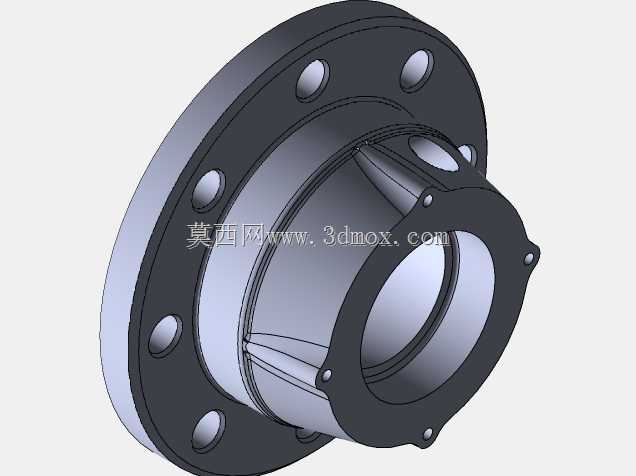

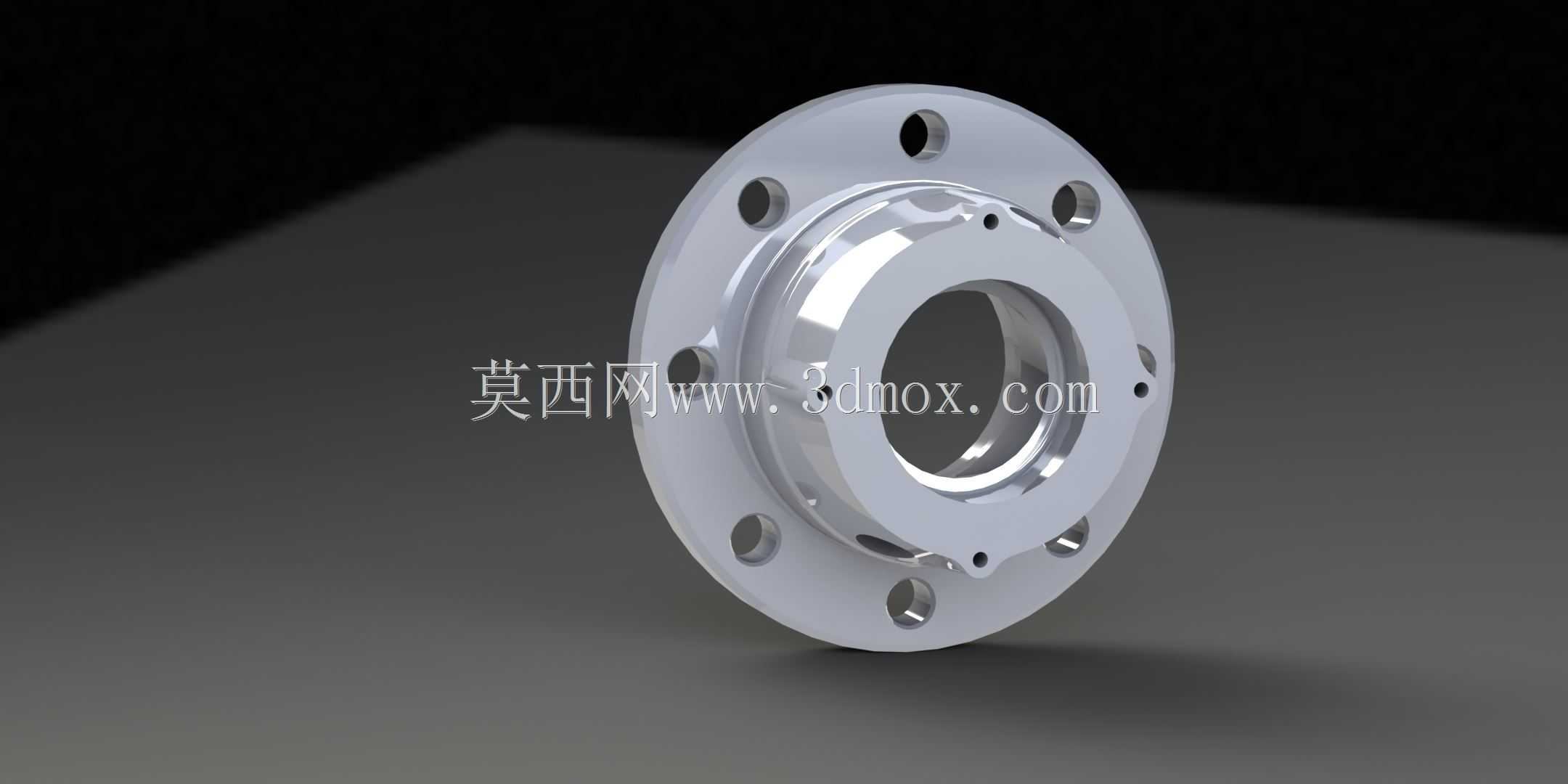

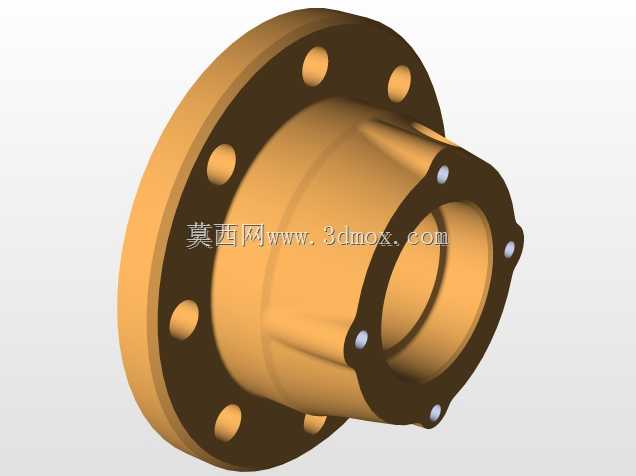

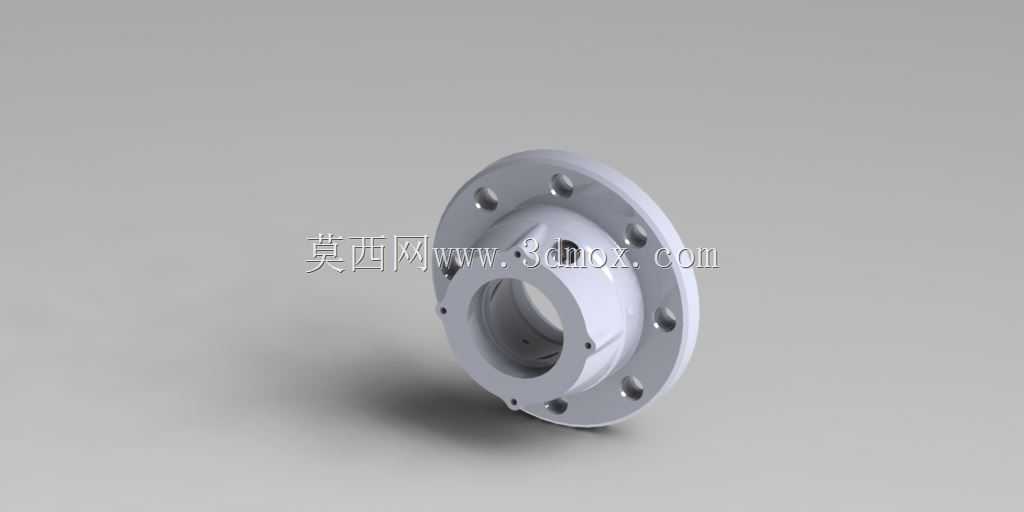

　　这类带侧部接口的法兰构件，常应用在液压管路集成、气动回路分接、小型流体设备的腔体端封场景中，区别于普通平焊法兰仅做轴向对接的功能，该构件在法兰盘本体上集成了径向通油/通气接口，可在完成两个腔体轴向密封连接的同时，引出一路侧向介质通路，减少管路系统中额外三通接头的使用，降低管路泄漏点数量，在紧凑安装空间的设备布局中优势明显。从结构设计逻辑来看，构件主体为带中心通孔的回转基体，中心孔为介质主通路，孔壁加工有适配密封件安装的台阶槽，可配合O型圈或骨架油封实现轴向对接面的静密封；法兰盘外缘均匀分布8个螺栓过孔，孔位分度圆直径与对接端的安装孔位完全匹配，安装时螺栓穿入后可提供均匀的轴向压紧力，保证对接面密封压力均匀分布，避免局部密封失效。

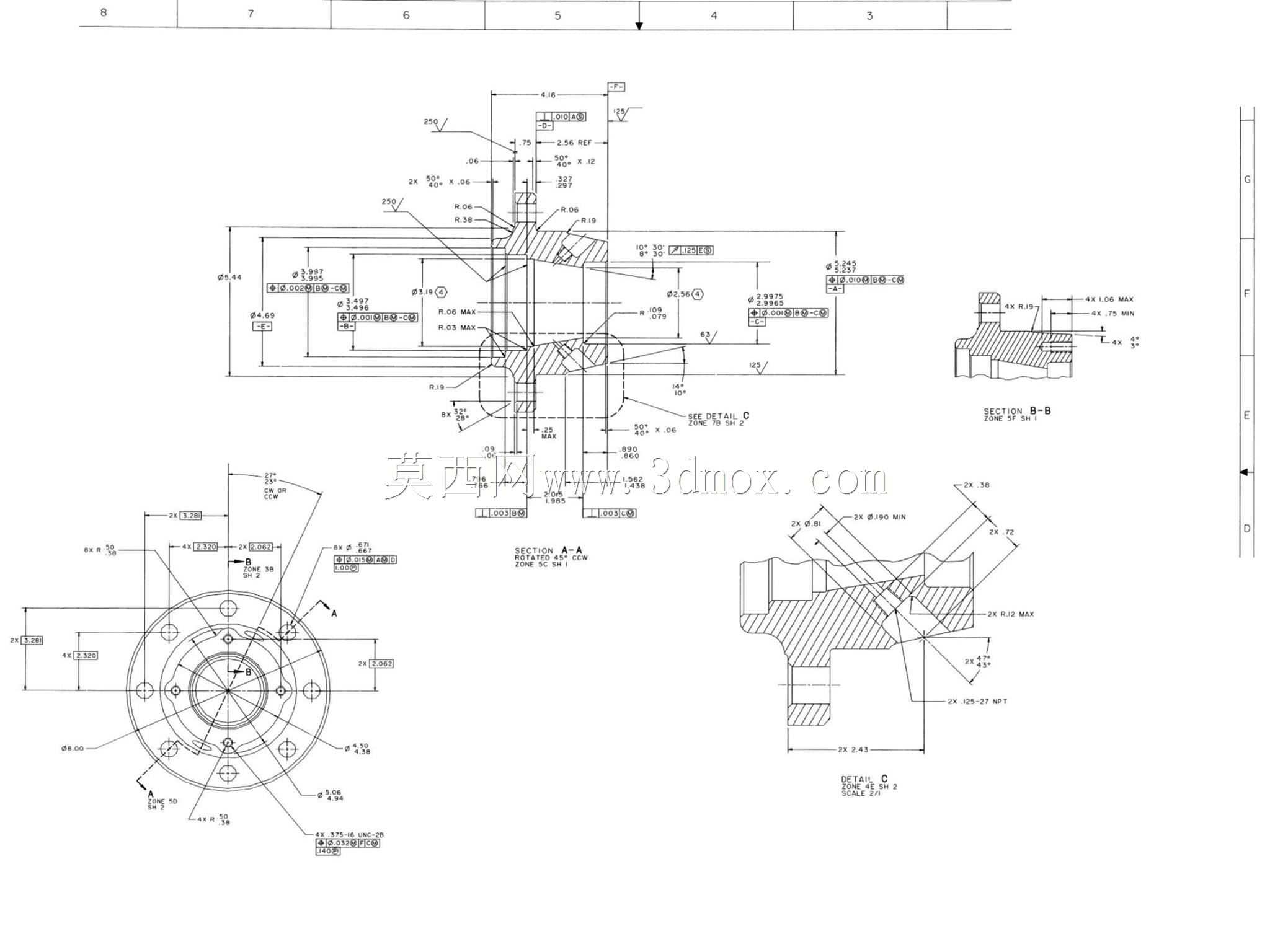

　　侧部接口与主腔体垂直贯通，接口端部加工有外螺纹或卡套连接结构，可直接对接外接管路，省去了额外焊接接头的工序，也避免了焊接变形带来的密封面平面度超差问题。建模过程中需要重点控制几个安装边界尺寸：首先是法兰盘的总厚度，该尺寸直接决定了螺栓连接的有效夹紧长度，过薄会导致螺栓预紧时法兰变形，过厚则会占用不必要的轴向安装空间；其次是侧部接口的中心高度，即接口轴线到法兰安装基准面的距离，该尺寸需要匹配外接管路的排布空间，避免安装后与周边构件发生干涉；另外法兰密封面的平面度、螺栓过孔的位置度都是建模时需要严格控制的形位公差，密封面表面粗糙度需要达到Ra1.6以下，才能保证密封件压紧后无间隙泄漏。这类构件在实际选型应用中，

　　需要根据管路的工作压力匹配对应的法兰公称压力等级，侧部接口的通径需要根据分支管路的流量要求计算确定，避免通径过小造成介质流阻过大。建模时先通过回转特征生成主体基体，再拉伸切除出中心通孔与侧部接口孔，之后阵列生成周向螺栓过孔，最后对所有锐边做倒钝处理，避免安装时划伤密封件或操作人员，侧部接口与主腔体的相贯线位置做圆角过渡，减少介质流动时的阻力损失，同时降低应力集中系数，提升构件在承压工况下的结构强度。
