嵌入式暗装拉手塑料结构件设计

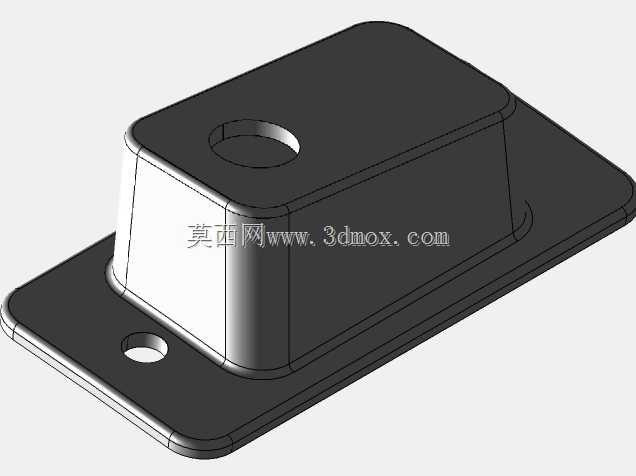

　　这类嵌入式暗装拉手常应用在各类工业机箱、电气柜、设备检修门、工具箱舱门的场景中，区别于外凸式拉手，其内嵌式的结构不会在设备外表面形成突出结构，能避免设备搬运、人员通行过程中勾挂衣物、磕碰周边物件，尤其适合通道狭窄的设备安装场景、需要频繁推移的移动式设备柜体使用。从结构来看，该拉手采用带法兰边的一体式槽型设计，法兰边四周预留三个安装孔位，安装时可直接在门板对应位置开出与槽体匹配的矩形开孔，将拉手主体嵌入开孔后，通过法兰边贴合门板外表面，再用紧固件穿过预留孔完成固定，安装后法兰边完全覆盖开孔缝隙，无需额外做封边处理，能兼顾安装便捷性与外观整洁度。槽体内部做了圆角过渡处理，没有尖锐棱角，手指伸入扣拉时不会划伤皮肤，

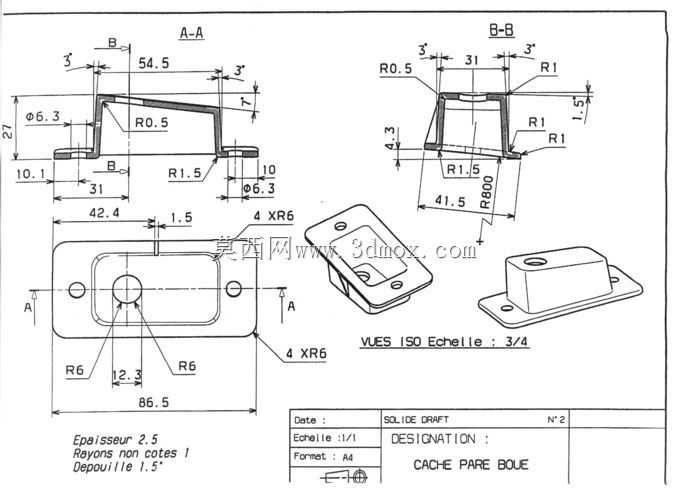

　　槽体深度适配成年人手指的扣合尺寸，施力时能提供足够的握持空间，开合柜门时受力均匀，不会出现局部应力集中导致的拉手断裂问题。设计过程中需要重点把控几个边界尺寸：首先是法兰边的外轮廓尺寸，要保证能完全覆盖门板开孔的加工公差，避免开孔边缘外露影响外观；其次是槽体的嵌入深度，要匹配对应门板的厚度，不能出现槽体顶到门板内部元器件的情况，同时还要保证槽体内部的有效握持深度满足施力需求；另外安装孔的位置要避开门板内部的加强筋、走线槽等结构，防止安装时出现干涉。该结构采用塑料材质成型，整体壁厚保持均匀，转角位置都做了合理的圆角处理，既适合注塑成型的工艺要求，减少成型过程中的缩痕、应力集中问题，也能提升整体结构强度，长期反复使用不会出现开裂变形。

　　在实际选型应用时，需要根据门板的承重、使用频率匹配对应的材质厚度，重型机柜使用时可以适当增加法兰边与槽体的壁厚，轻型箱体则可以在保证强度的前提下适当减薄壁厚控制成本，这类暗装拉手的隐蔽式设计也能让设备外表面保持平整，方便后续做表面喷涂、贴膜等工艺处理，不会因为外凸结构影响外观加工效果。
