异形带加强筋塑料壳体结构设计

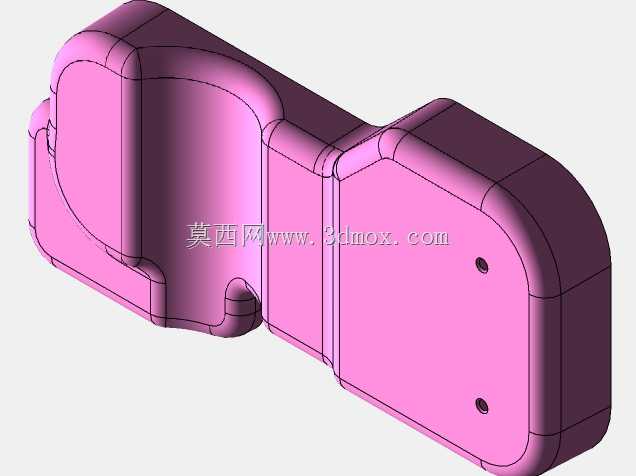

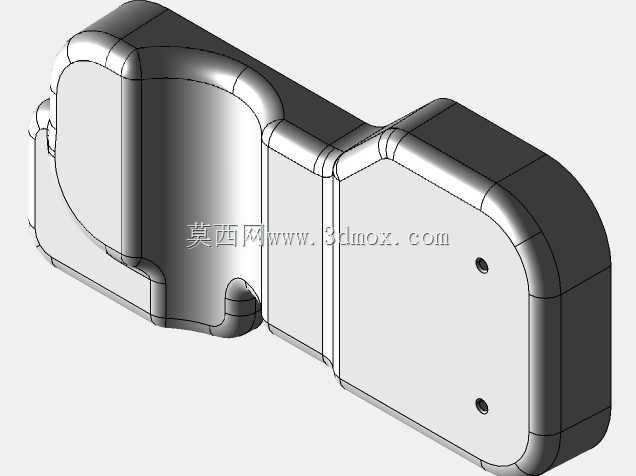

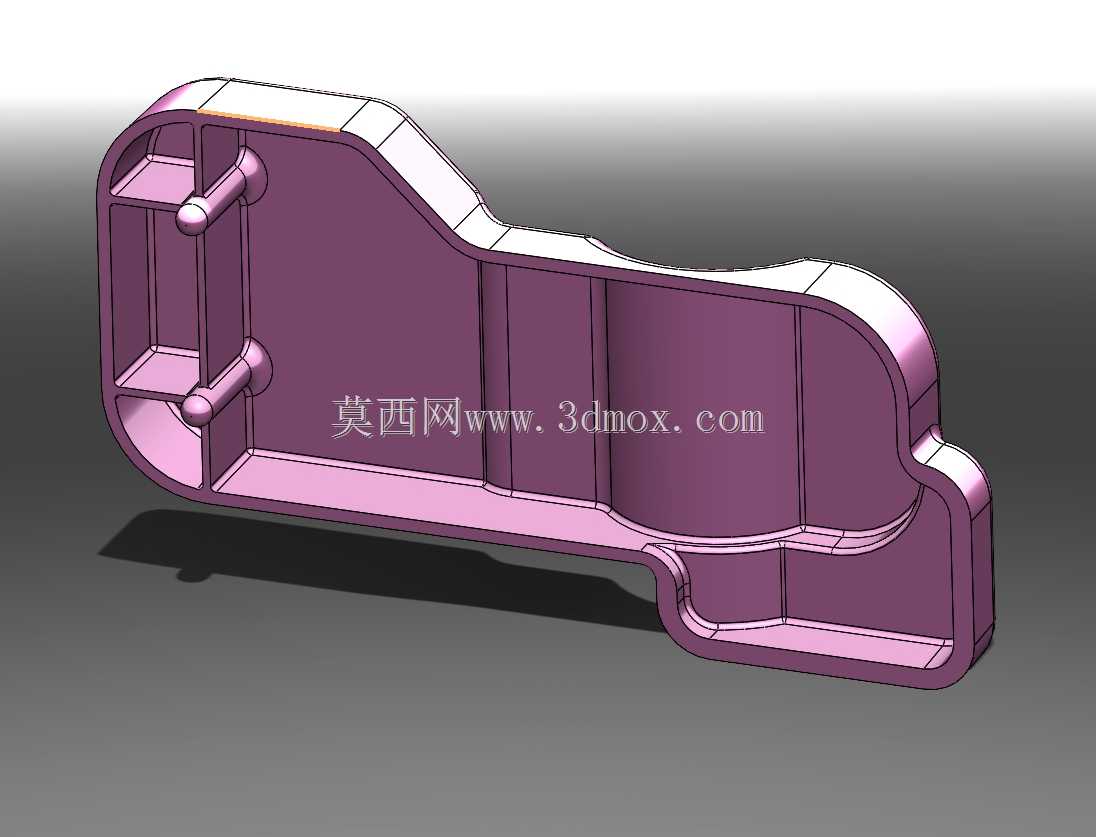

　　该异形壳体属于注塑成型的结构承载类零件，日常多应用在小型机电设备的外装防护、内置元器件容纳场景中，比如手持检测设备的机身外壳、小型工控模块的防护外罩，或是家用小电器的内部支撑壳体，既可以为内部的电路板、传动小件提供封闭的安装空间，也能通过自身的结构强度抵御日常使用中的磕碰、挤压，避免内部精密部件受外力损坏。从结构设计逻辑来看，壳体采用单侧开口的槽型布局，整体壁厚保持均匀，符合注塑成型的工艺要求，避免壁厚差异过大导致的缩痕、翘曲等成型缺陷。内腔中设置的两处柱状凸台，是专门用于配套螺丝锁紧的安装柱，凸台根部做了圆角过渡，同时连接了横向的加强筋，既可以提升凸台的抗扭强度，防止螺丝锁附时出现柱体开裂的问题，也能顺着壳体的长度方向传递受力，

　　提升整体的抗弯折性能。壳体的外轮廓采用多段顺滑的曲面衔接，没有尖锐的直角棱边，一方面是降低注塑成型时的应力集中，减少零件使用过程中的开裂风险，另一方面也能适配装配时的贴合需求，和相邻的装配零件形成顺滑的拼缝，避免出现装配干涉。内腔中设置的多道纵向加强筋，顺着壳体的轮廓走向分布，筋条高度和壁厚保持合理的比例，既不会因为筋条过厚导致表面出现缩印，也能有效提升壳体的整体刚性，让薄壁壳体在受到侧向挤压时不会出现过大的形变。在安装边界的设计上，壳体的开口边缘做了一圈加厚的止口结构，用于和对应的上盖或者安装基座配合定位，止口的配合面预留了合理的公差带，既能保证装配时的定位精度，也能给装配胶层或者密封垫留出足够的容纳空间。壳体端部的异形凸起结构，

　　是专门为了避让内部元器件的突出部分设计的，同时凸起部分的内腔也做了对应的筋条补强，避免该位置因为壁厚突变出现成型缺陷，也能保证该位置的结构强度，在跌落或者受冲击时不会出现破裂。这类壳体在设计时需要充分考虑注塑工艺的脱模需求，所有的侧壁都做了合理的脱模斜度，筋条和凸台的位置也都设置了对应的拔模角度，避免脱模时出现拉伤、顶白的问题，同时柱体的内部做了掏空处理，减少材料的堆积，既降低了单件的材料成本，也能避免厚壁位置出现缩孔，提升零件的成型质量。
