Kangaro HS-10 C款办公订书机精细三维设计

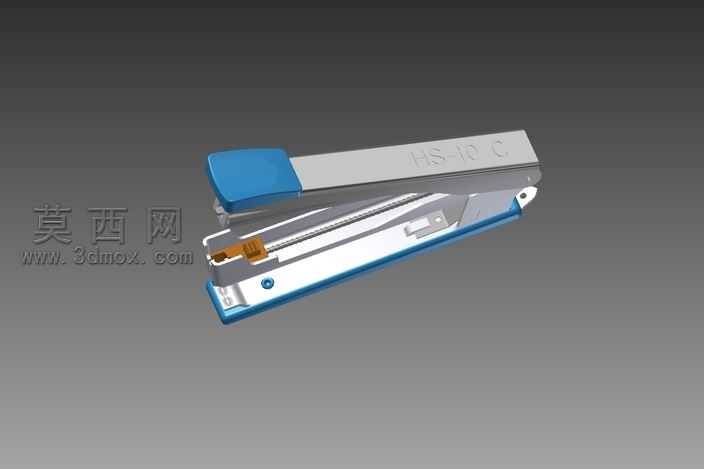

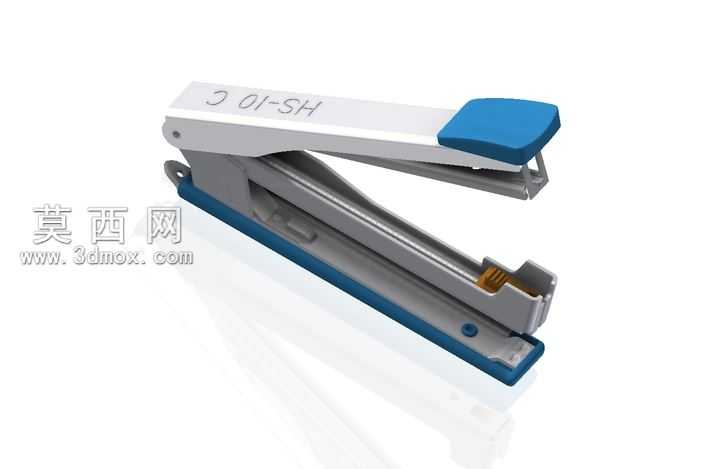

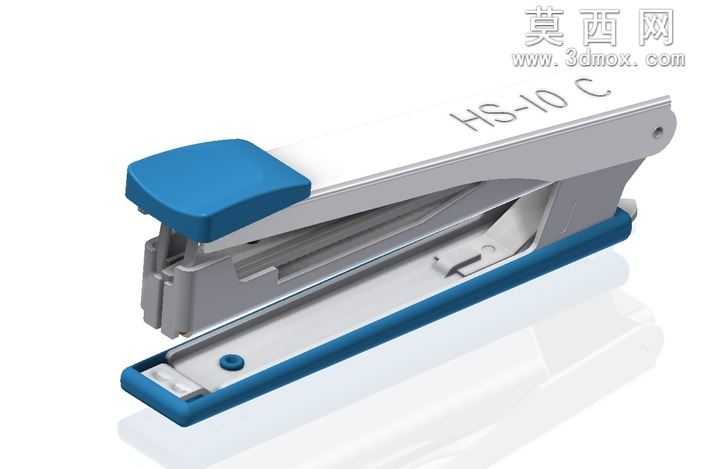

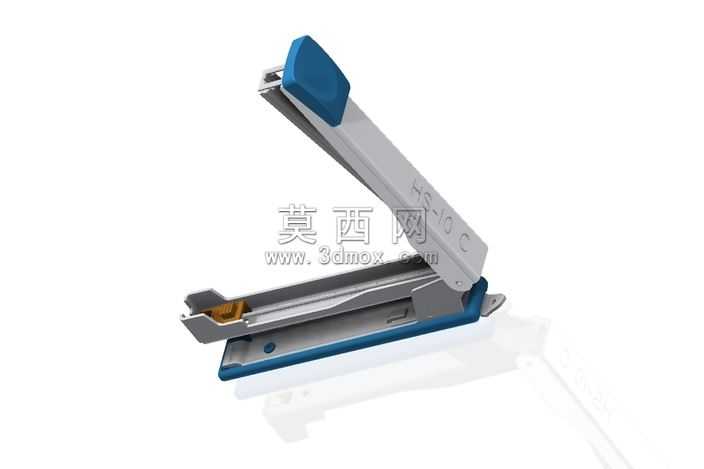

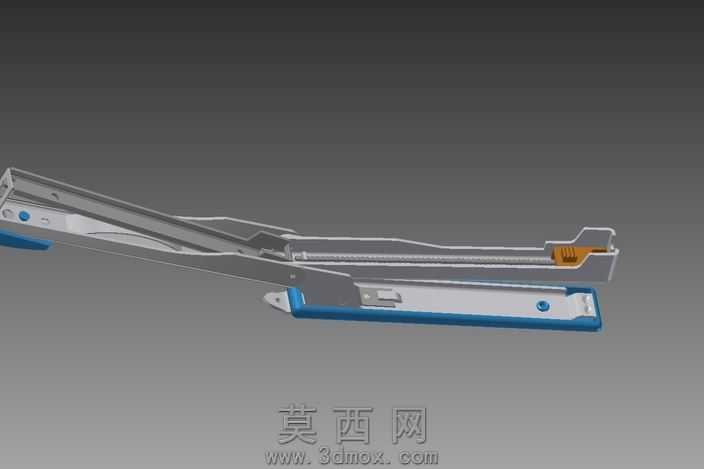

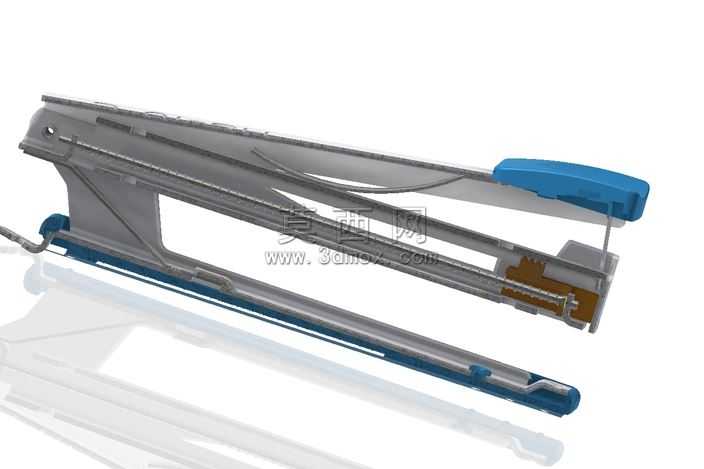

本作品为Kangaro HS-10 C款订书机的三维建模设计成果，建模过程中严格遵循实物测绘的尺寸比例，完整还原了该款订书机的全部结构细节。建模阶段首先梳理订书机的整体装配逻辑，将整体结构拆分为上压柄、钉槽组件、底座、铰接转轴、压钉冲头、复位弹簧、防滑胶垫等独立零部件，逐一完成单个零件的特征建模：上压柄部分还原了蓝色塑料按压端的人体工学曲面弧度，通过曲面放样、圆角过渡处理还原握持按压时的贴合手感，金属压杆部分通过拉伸、切除特征还原其长条状的刚性结构，同时还原了压柄表面印刷的型号标识细节。钉槽组件部分完整复刻了储钉槽的内凹结构、推钉滑块的滑动轨道、出钉口的限位结构，确保各部件的装配间隙符合实物的活动公差，能够模拟订书机开合、压钉的完整运动行程。底座部分还原了蓝色包边的塑料结构与金属承托底板的分层设计，底部的防滑胶垫通过凹凸纹理特征还原其防滑属性，前端的钉砧结构精准还原了凹形导钉槽的形态，保证压钉时订书钉能够顺利弯折定型。材质渲染阶段针对不同部件匹配对应材质属性：蓝色塑料部件设置为哑光ABS塑料质感，调整粗糙度参数还原办公塑料件的细腻磨砂质感；金属结构部件区分冷轧钢主体与弹簧部件的材质差异，金属主体设置轻微的金属反光与细微的拉丝纹理，弹簧部件还原亮面金属的高反光属性；底部胶垫设置为高粗糙度的橡胶材质，还原软质防滑垫的视觉质感。设计过程中重点考量活动部件的装配干涉检查，通过三维软件的干涉检测功能逐一验证铰接部位、滑动部位的配合关系，确保上压柄绕转轴转动时无结构冲突，推钉滑块沿钉槽滑动时行程顺畅，压钉冲头与钉砧的对位精准，完整复现实物订书机的功能逻辑。整体建模兼顾外观还原度与结构合理性，既精准呈现了该款经典订书机的外观造型特征，也完整保留了其内部的机械传动与装配结构，可用于办公文具产品的结构展示、装配教学演示、产品改良设计参考等场景。
