交错啮合传动交叉链轮结构设计

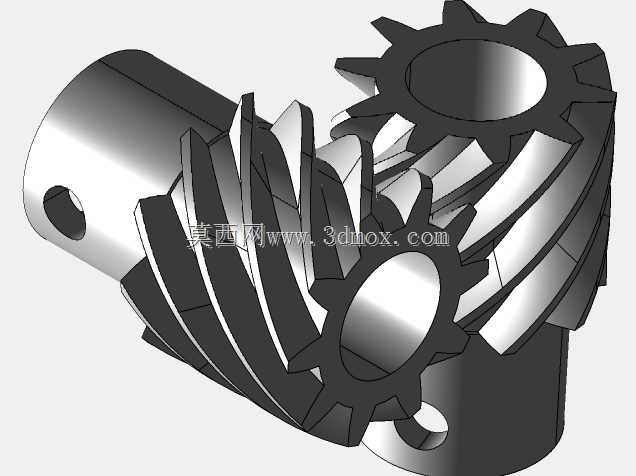

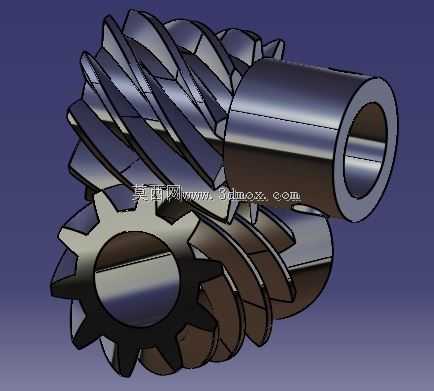

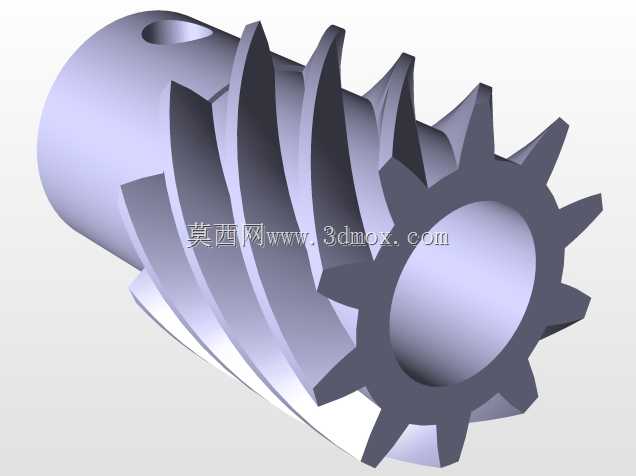

　　在非标输送设备、小型动力传递单元的布局设计中，常遇到两传动轴空间交错、无法采用平行轴或相交轴常规传动件的工况，这类交叉啮合的链轮结构正是为适配这类紧凑空间的动力传递需求开发。不同于常规平行轴传动的链轮只能实现同平面内的扭矩传递，该结构通过齿形的螺旋向修型，让两个轴线呈空间交错状态的轮体可以稳定啮合，既保留了链轮传动抗打滑、传动比准确的优势，又能省去额外的换向传动组件，大幅压缩传动单元的整体安装空间。从结构设计逻辑来看，该传动副的大轮采用带内孔的筒状基体，轮齿沿筒体外周呈螺旋状排布，齿面的螺旋升角经过匹配计算，刚好适配小轮的安装轴线夹角，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿传动瞬间全齿啮合带来的冲击，

　　运行时的噪音和动载荷都能控制在较低水平。小轮采用辐板式结构，中心设置贯通安装孔，可直接与驱动轴通过键连接实现周向固定，轮齿的齿厚沿齿向做了微量修缘，避免交错啮合时出现齿端棱边的应力集中，延长轮齿的疲劳使用寿命。安装边界方面，大轮的内孔直径、筒状基体的轴向长度都预留了标准的轴系配合公差，可直接适配常规的深沟球轴承安装位，不需要额外定制特殊规格的支撑轴承；小轮的安装轴径与中心孔的配合采用基孔制过渡配合，装配时不需要复杂的专用工装，普通的压装工具即可完成组装。实际应用场景中，这类结构常被用在小型包装生产线的交错轴输送驱动、轻工设备的内部动力换向传递、小型农机的紧凑传动单元中，尤其是在设备内部空间局促、无法布置锥齿轮换向机构的场景下，

　　该结构的空间优势更为明显。设计过程中需要重点控制两个轮体的中心距公差、轴线夹角的安装角度公差，一旦偏差超出允许范围，就会出现啮合卡滞、齿面偏磨的问题；齿面的粗糙度也需要控制在合理区间，过高的粗糙度会加剧啮合磨损，过低则会提升加工成本，常规铣削加工后做齿面抛光即可满足使用需求。不同于常规链轮需要配合链条实现传动，该结构属于无链的交错啮合传动副，不需要定期张紧、润滑链条，后期维护的工作量更低，在一些免维护要求较高的小型传动场景中适配性更强。轮体的基体可根据使用载荷选择不同的材质，轻载场景下采用工程塑料注塑即可满足强度要求，重载场景下可采用40Cr调质后齿面高频淬火，兼顾芯部韧性和齿面的耐磨性能。
