蜗轮蜗杆啮合传动结构三维设计

项目分类:齿轮 发布时间:2022-01-21 ID:509363
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计

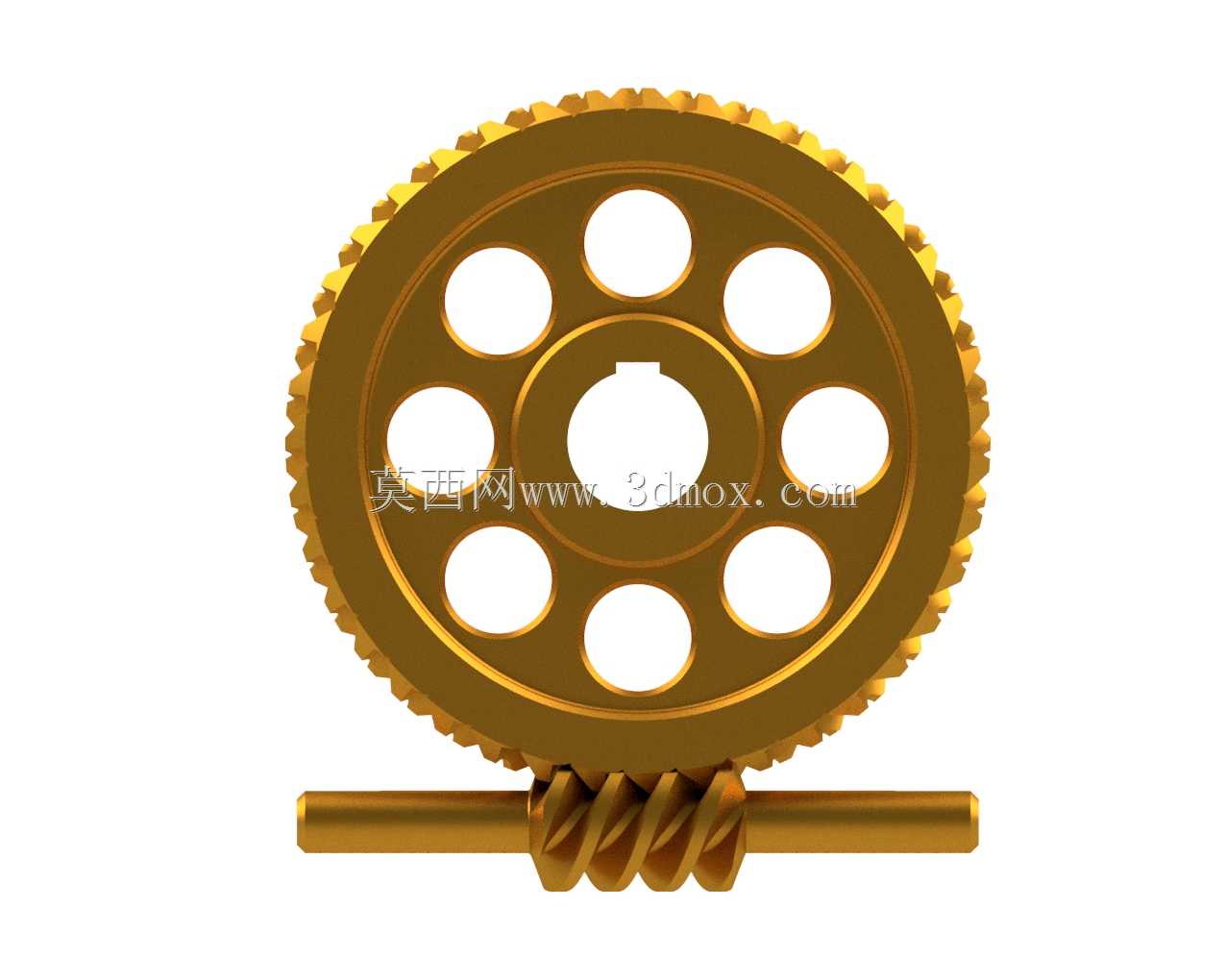

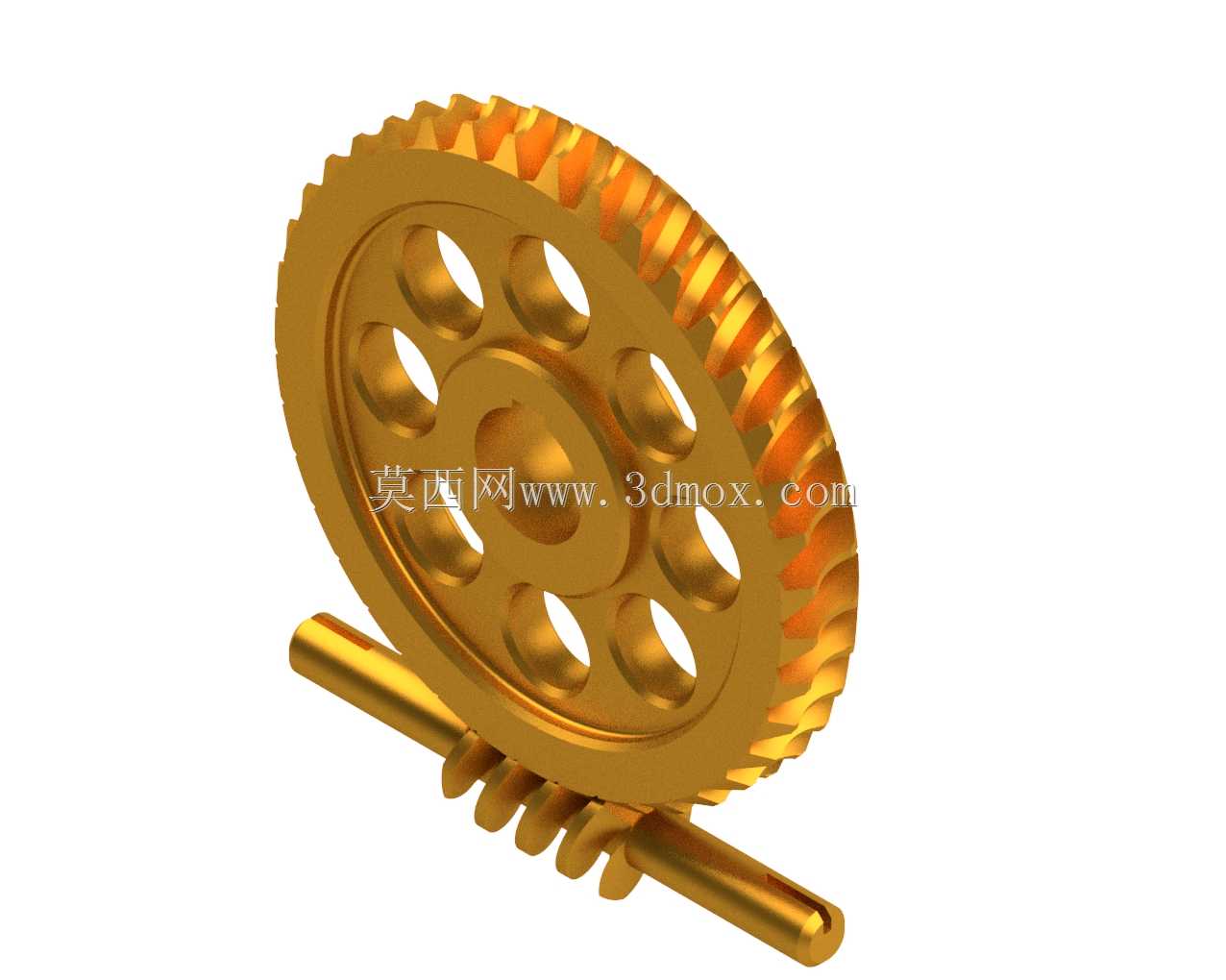

  这套蜗轮蜗杆传动结构,在低速重载的传动场景里适配性极强,常见于输送线的减速单元、小型起重设备的回转驱动、自动化生产线的分度机构中,核心作用是在交错轴之间传递运动与动力,通常两轴的交错角设置为90度,能在单级传动下实现较大的传动比,相比同传动比的圆柱齿轮减速结构,整体占用的安装空间更小,运行过程中的啮合冲击更弱,噪音控制表现更优。从结构设计逻辑来看,蜗轮采用辐板式带减重孔的结构形式,轮缘部分的齿形经过参数化拟合,和蜗杆的螺旋齿面形成线接触,承载能力比交错轴斜齿轮传动高出不少;轮盘上均匀分布的圆形减重孔,在不影响轮体结构强度的前提下,有效降低了转动惯量,减少传动过程中的惯性冲击,同时也能降低整体结构的自重,

  适配对安装重量有要求的设备场景。蜗杆部分采用轴齿一体化设计,齿部的螺旋升角和蜗轮的齿向参数严格匹配,保证啮合过程中齿面接触均匀,避免出现偏载导致的齿面异常磨损。在安装边界的考量上,设计时需要预留足够的轴向调整间隙,方便装配时调整蜗轮与蜗杆的啮合中心距,保证齿面接触斑点处于合理范围;同时要预留润滑结构的安装空间,因为蜗轮蜗杆传动啮合面的相对滑动速度较高,需要持续的润滑来降低齿面磨损、减少传动过程中的温升,避免出现齿面胶合的失效问题。实际应用中,这类结构具备反向自锁的特性,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这个特性在起重类设备中可以起到安全防护的作用,避免负载下坠引发安全事故。建模过程中,

  齿形的参数化构建是核心难点,需要严格匹配模数、压力角、螺旋升角、蜗轮齿数、蜗杆头数等核心参数,保证装配后啮合无干涉,转动过程顺滑无卡滞;轮体的中心孔、键槽等安装接口尺寸,需要和配套的传动轴、轴承位尺寸适配,保证装配公差符合机械设计的精度要求,避免出现装配后同轴度超差引发的振动、噪音问题。这类传动结构的传动效率相比齿轮传动偏低,所以不适合长时间连续高负荷运转的场景,选型时需要根据设备的负载、转速、使用工况匹配对应的参数,同时考虑散热结构的设计,避免长时间运行温升过高导致润滑失效,缩短部件的使用寿命。
