标准短节距传动滚子链结构设计

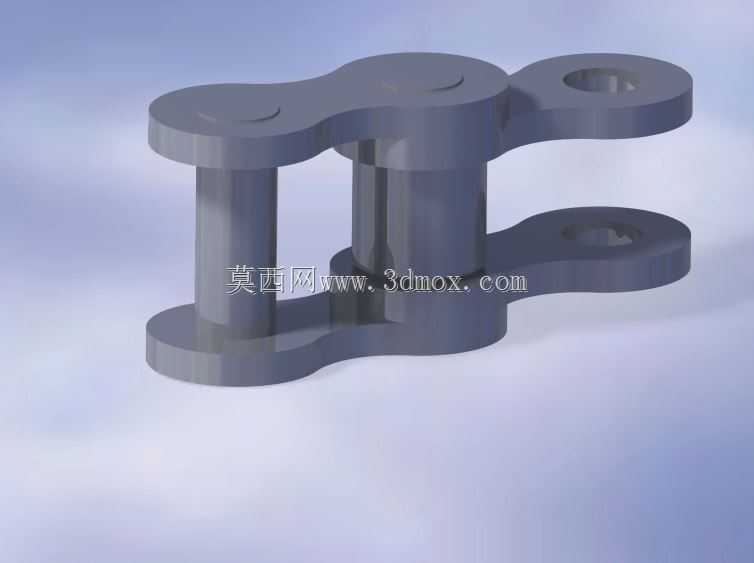

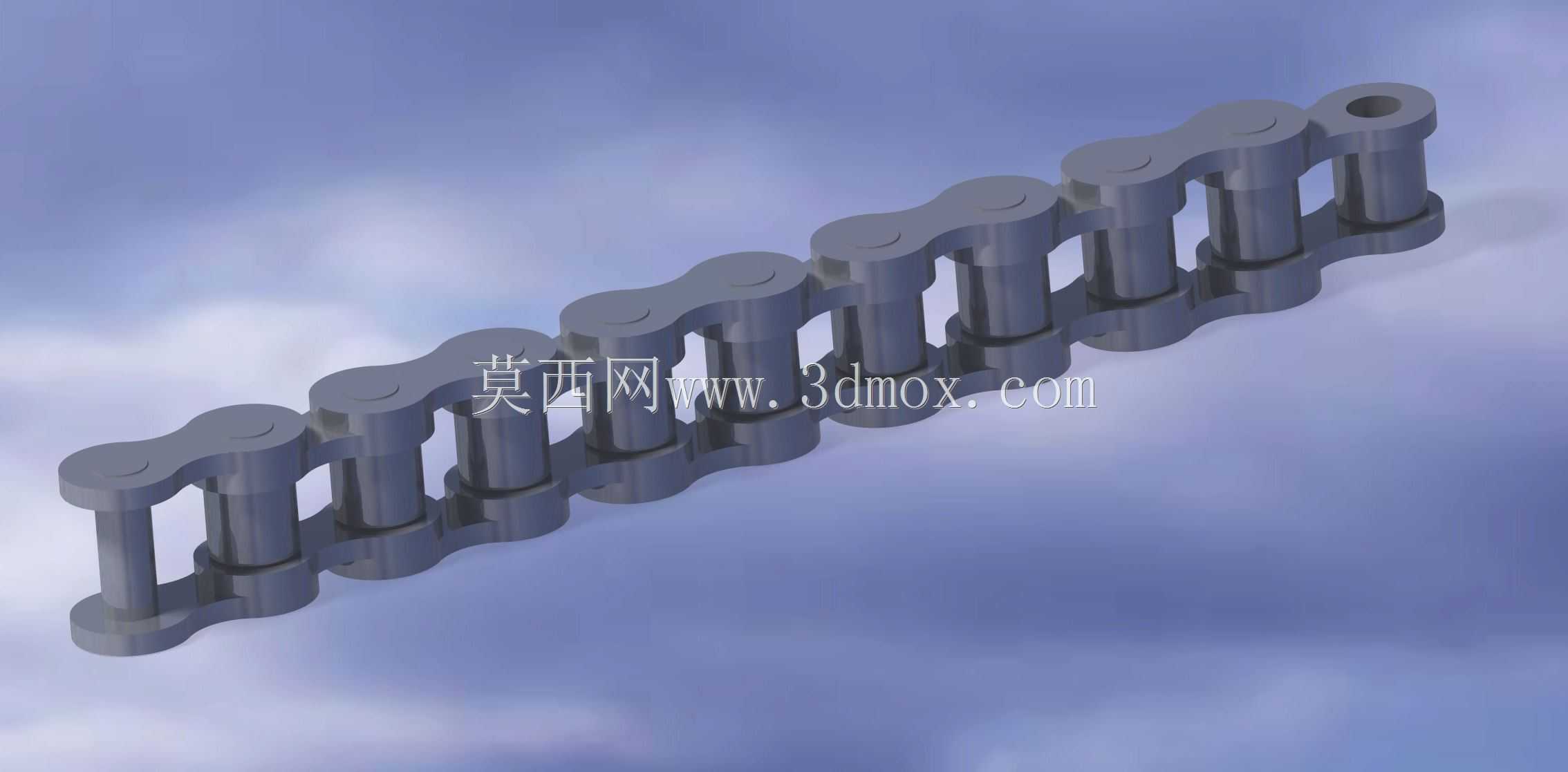

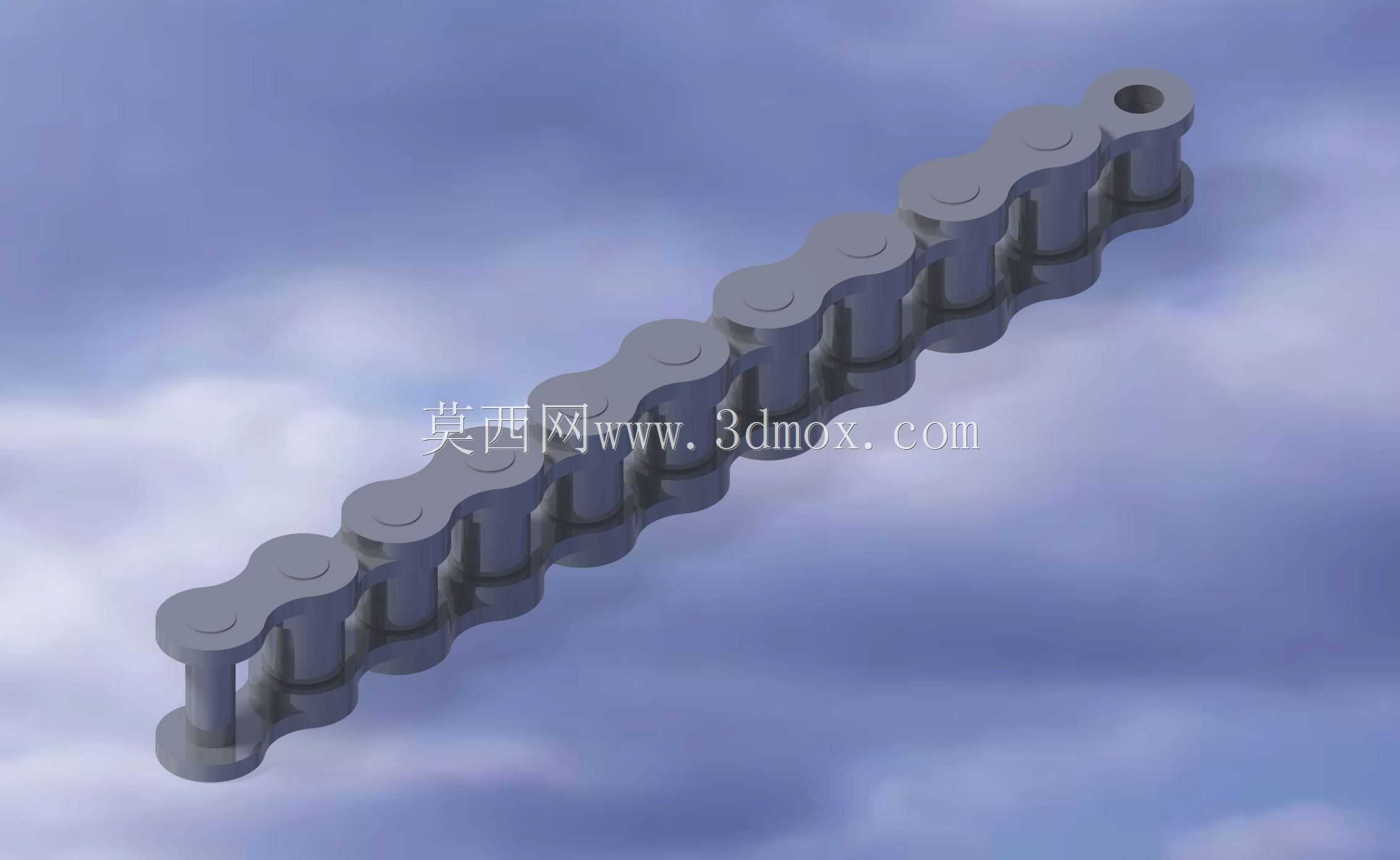

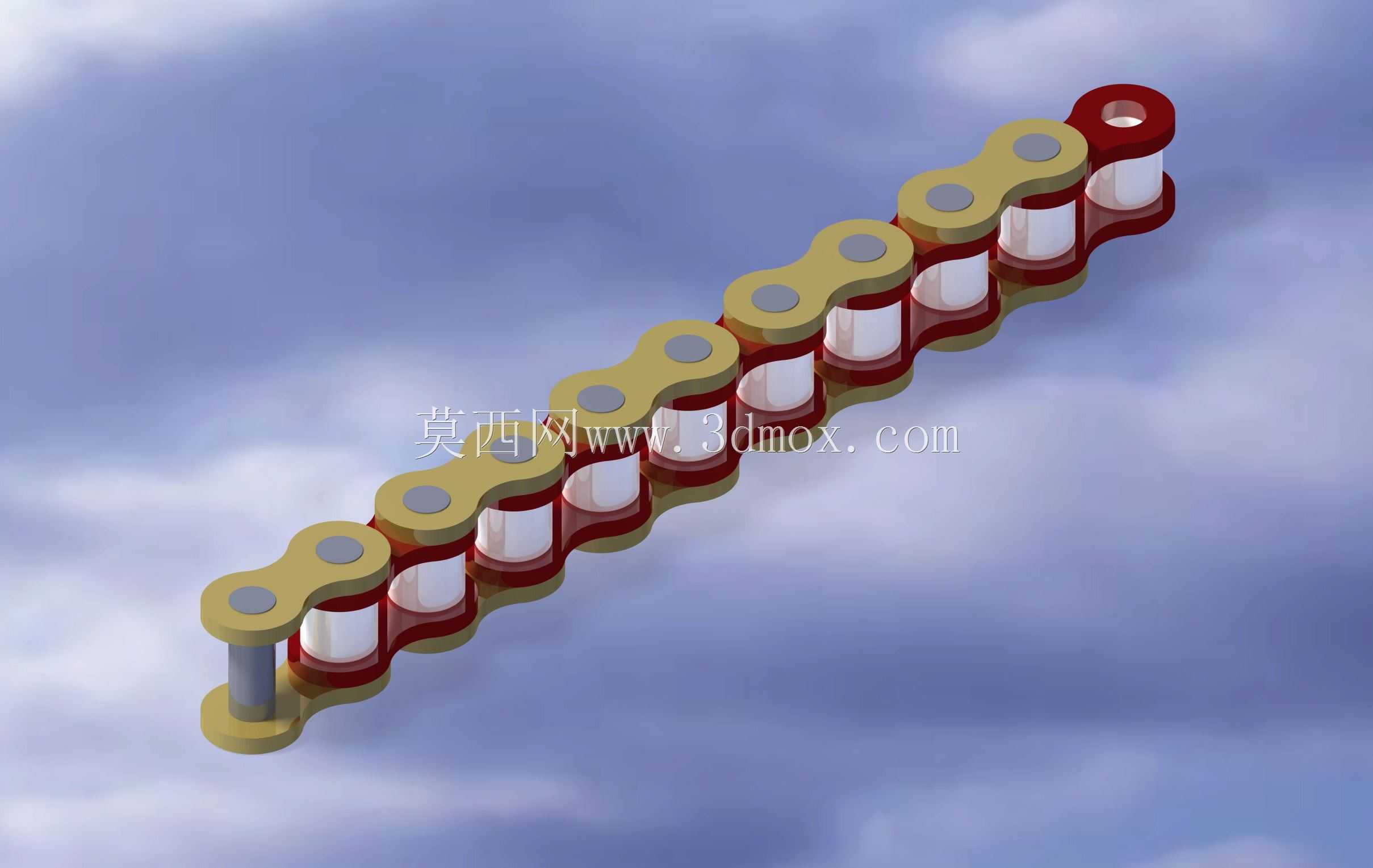

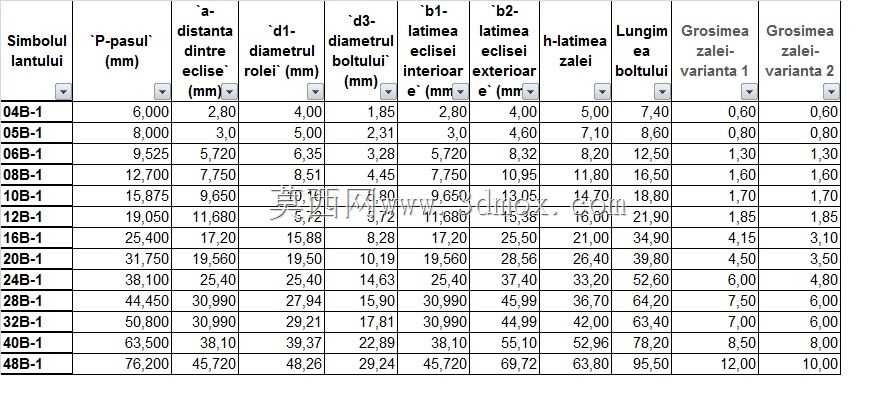

　　链传动作为啮合式传动的核心结构之一，这类短节距滚子链常被应用在输送线、动力传输工位、农机传动单元、摩托车动力输出段等场景中，相比带传动它不存在打滑风险，传动比精度更高，相比齿轮传动它可以适应两轴中心距更大的布置需求，安装容错空间更宽裕，在低速重载、多粉尘、温湿度波动大的车间工况下，能保持稳定的动力传输表现。从结构设计逻辑来看，该链条采用内外链板交错铰接的经典布局，外链板与销轴过盈压装形成固定外链节，内链板与套筒同样采用过盈配合组成内链节，套筒与销轴之间保留合理间隙形成转动副，保证链节弯折时的灵活度，滚子空套在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿齿面滚动，大幅降低啮合过程中的摩擦磨损，延长整套传动副的使用寿命。

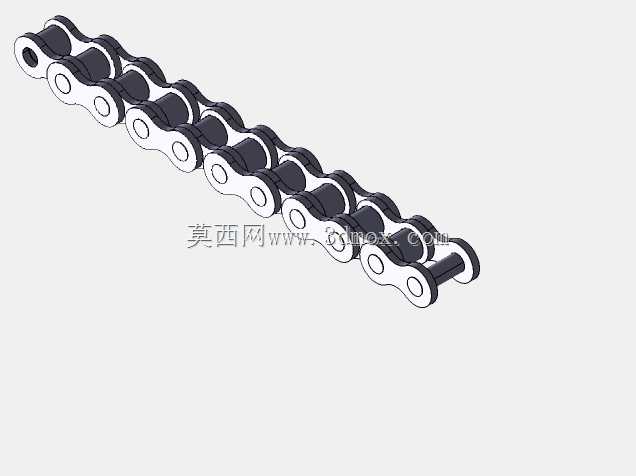

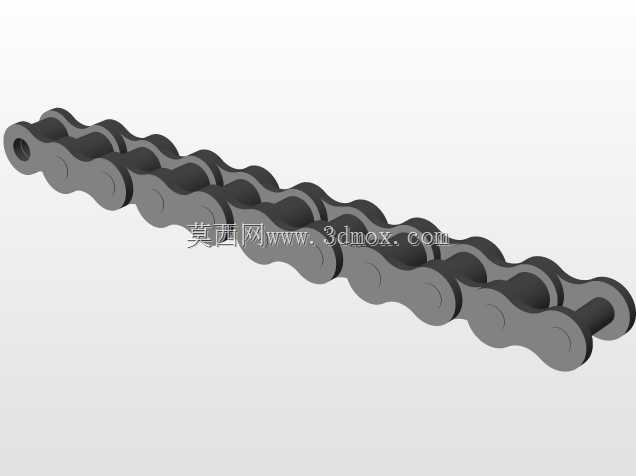

　　链板采用8字形的轮廓设计，并非随意的造型选择，这种等强度截面结构可以让链板各个截面的抗拉承载力趋近一致，在满足最小破断载荷要求的前提下，尽可能削减冗余材料，降低链条整体自重，减少高速运转时的惯性冲击。在实际安装适配层面，这类单排滚子链的安装边界需要匹配对应节距的链轮齿形，两轴的平行度公差需要控制在合理范围内，避免链条运行过程中出现偏磨、卡滞甚至跳齿的问题；链条张紧度的调整也需要预留合理的垂度，通常水平布置时垂度控制在中心距的2%左右，垂直布置时可适当收紧，避免运转过程中出现啮合脱开的情况。设计建模过程中，每一处铰接位置的配合公差都需要严格把控，销轴与套筒的间隙既要保证转动灵活无卡滞，又不能间隙过大导致传动冲击噪音升高，

　　滚子的外径尺寸需要与链轮齿沟圆弧精准匹配，保证啮合过程中接触应力分布均匀，避免局部应力集中导致的零件过早失效。在输送场景应用时，还可以根据需求在链节上加装附板、推块等结构，满足工件推送、物料承载的功能需求，适配不同行业的个性化传动输送要求。
