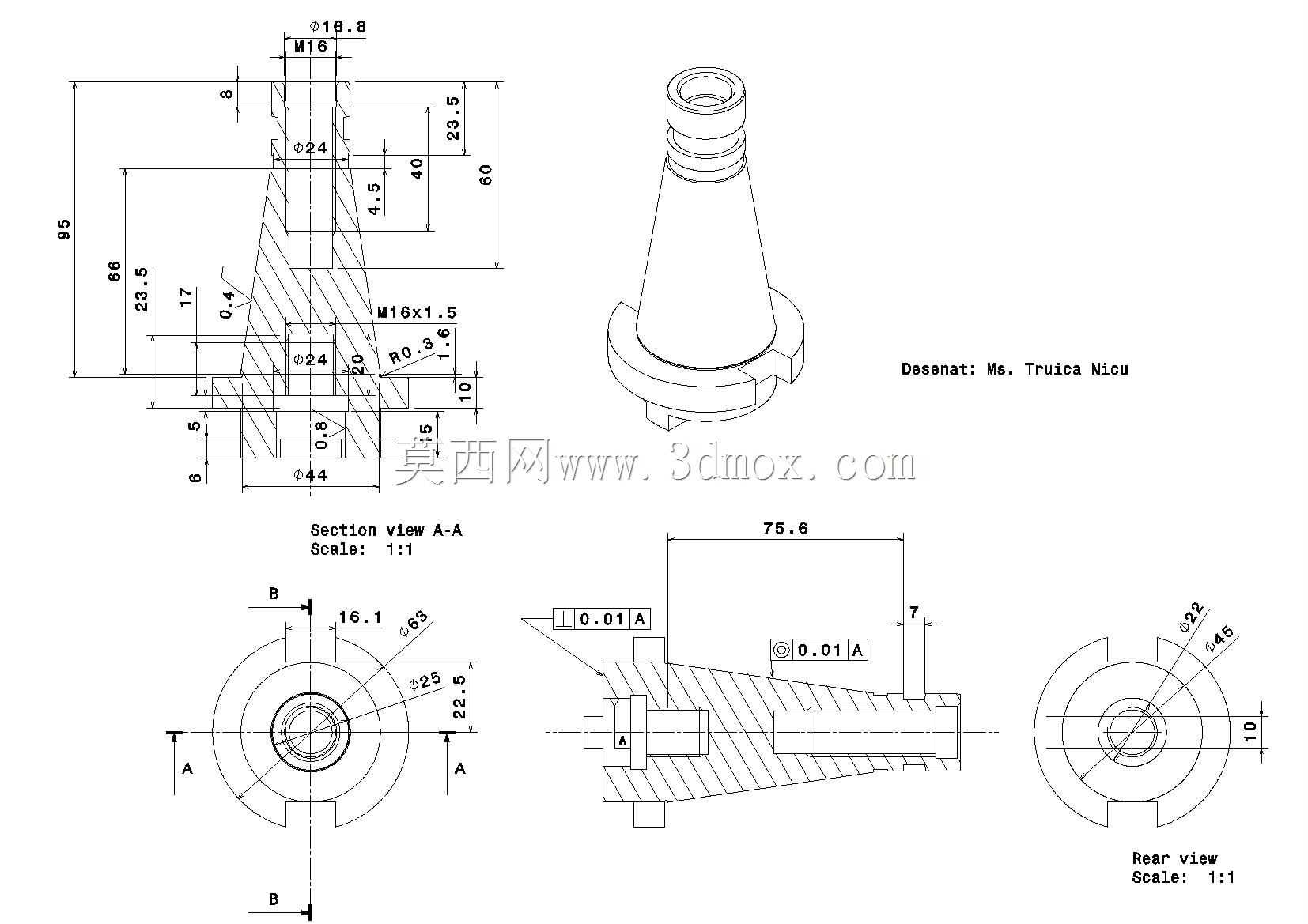

机床用锥柄法兰式快换连接主轴头结构

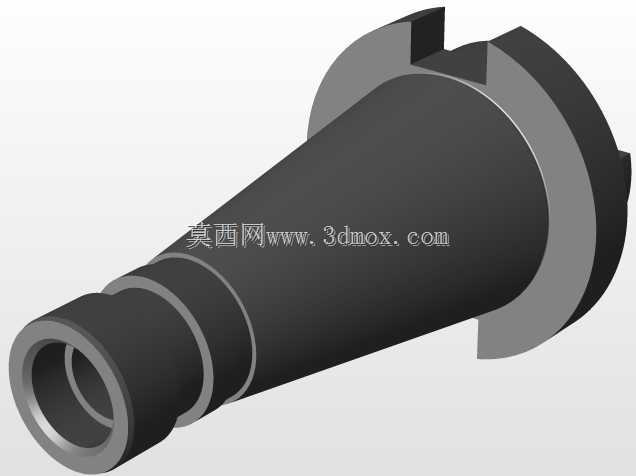

　　这类锥柄带法兰的连接结构，是金属切削机床主轴端与刀具、工装连接的核心过渡部件，日常在数控铣床、镗床、加工中心的工装配置中十分常见，主要承担主轴扭矩传递、刀具定位装夹的核心作用，相比普通直柄连接结构，锥面配合的自定心特性可以大幅降低装夹同轴度误差，带端齿的法兰端面则能在大进给切削场景下提供额外的周向抗扭限位，避免重切削时连接部位出现打滑移位。从结构设计逻辑来看，锥段的锥度参数完全匹配对应规格的机床主轴内锥孔，装配时依靠锥面的紧密贴合实现径向定位，法兰端的凸爪结构与主轴端面的卡槽嵌合，分担锥面承受的切削扭矩，降低锥面的接触应力，延长主轴内孔的使用寿命。尾部的环形卡槽结构用于配套主轴的拉钉锁紧机构，装夹时拉爪卡入卡槽将整个连接头拉紧，

　　保证锥面与主轴内孔无间隙贴合，高速旋转时不会出现松动窜动。在实际加工场景中，这类连接头可以适配不同夹持规格的刀具接杆，不需要频繁更换主轴端的基础连接结构，就能快速切换不同直径、不同类型的切削刀具，减少工装换装的辅助时间，尤其适合多工序集中的批量零件加工场景。设计这类结构时，需要严格控制锥面的圆度、表面粗糙度参数，锥面的接触精度需要达到着色检查75%以上的接触面积，才能保证装夹后的刚性与定心精度；法兰端的凸爪对称度公差需要控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的机床振动。安装边界方面，锥段的大端直径需要与主轴内锥孔的大端尺寸完全匹配，法兰端面与主轴端面的贴合间隙不能超过0.01mm，尾部卡槽的直径、

　　深度尺寸要匹配机床拉爪的开合行程，保证锁紧时的拉紧力达到工艺要求，避免拉紧不足导致加工时出现振刀、刀具崩损的问题。日常使用中，每次装夹前都需要清理锥面与法兰端面的切屑、油污，防止杂质进入配合面导致定位精度下降，长期使用后如果锥面出现磨损、拉毛，需要及时修磨或者更换，避免损伤机床主轴的内锥配合面，造成更高的维修成本。
