内齿圈式铜弹性中间体传动构件

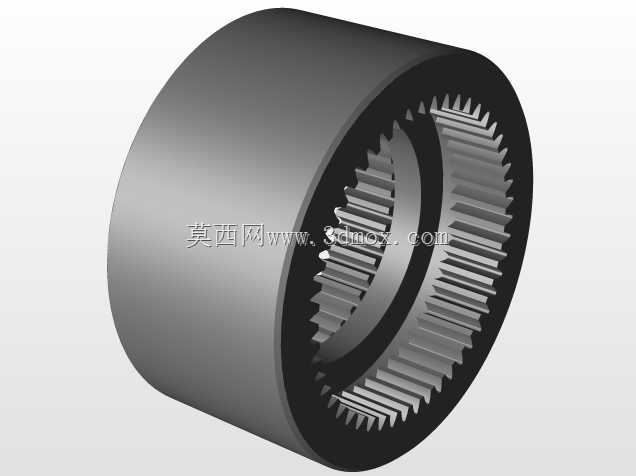

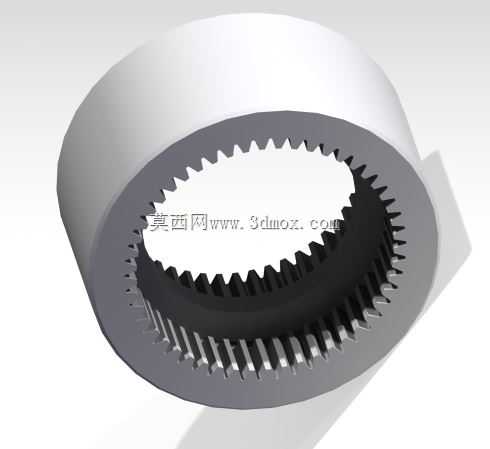

　　这类带内齿结构的铜质弹性中间体，多应用在需要补偿同轴度误差、缓冲传动冲击的动力传递链路中，常见于中小功率的传动箱、伺服输出端连接、精密设备的动力接驳位置，区别于刚性花键套，铜材质自带的微量形变能力可以在两轴存在微小径向、角向偏差时，避免齿面出现硬接触卡滞、应力集中断齿的问题。从结构设计来看，构件整体为空心套筒形态，内壁加工有连续的渐开线内齿，齿形参数匹配对应外花键轴的模数、压力角，齿向没有做额外修形的前提下，依靠铜材本身的弹性变形量来吸收传动过程中的振动，外圆为光滑圆柱面，没有额外的定位凸缘，安装时多采用过盈配合压入配套的连接座内，或者通过侧壁顶丝完成周向与轴向固定，安装边界需要预留至少1.2倍套筒外径的操作空间，

　　方便压装与后期检修拆卸。设计过程中首先要确认适配的传动扭矩范围，铜材的许用接触应力比钢材低30%左右，因此齿宽尺寸需要比同规格钢质内齿圈加大15%-20%，才能保证长期负载下不会出现齿面压溃、塑性变形的问题，内孔的光面段长度需要匹配对接轴的导入倒角，保证装配时轴端可以顺利导入齿圈啮合位置，不会出现齿端磕碰损伤。实际使用场景里，这类构件经常替代刚性联轴器中的刚性连接套，用在频繁正反转的传动工位，比如包装设备的送料辊驱动、自动化生产线的分度转盘传动，能够有效降低启动、换向瞬间的冲击载荷，延长后端轴承、齿轮的使用寿命，齿面的加工粗糙度需要控制在Ra1.6以下，减少啮合过程中的磨损，

　　铜材质本身的自润滑特性也可以在短时间缺油的工况下维持正常运转，避免出现齿面胶合抱死的故障。外形尺寸上，套筒的壁厚需要兼顾强度与弹性需求，壁厚过大会丧失形变补偿能力，壁厚过小则会导致扭矩承载不足，通常壁厚取值为齿高的2.5-3倍，两端的倒角尺寸取C1-C2，既方便装配导入，也可以去除加工毛刺避免安装时刮伤配合件表面。
