汽车传动系统用花键端万向轴结构

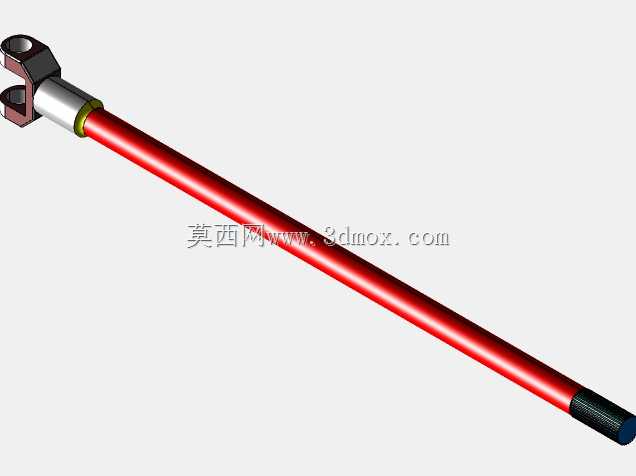

　　这款万向轴属于传动系统核心连接件，主要用于存在轴线夹角偏差的两轴之间传递旋转扭矩，常见于汽车转向系统、工业传动设备、农用机械、工程机械的动力传输路径中，能够补偿安装过程中产生的同轴度误差，抵消设备运行时因机架振动、部件形变带来的轴线偏移，避免传动卡滞、轴件断裂等故障。从结构设计来看，轴体一端采用渐开线花键结构，花键齿形经过参数化建模，齿距、齿厚、齿向公差均按照传动件通用设计规范设定，能够与配套的花键套实现大扭矩传递下的可靠啮合，相比平键连接具备更高的承载能力与对中性，适合频繁正反转、冲击载荷的工况。轴身采用变径长轴结构，从花键端到连接端逐步过渡，轴肩位置设计有圆角过渡，避免应力集中导致的轴体疲劳断裂，

　　表面建模时还原了精加工后的粗糙度特征，符合实际加工后的零件外观。另一端为叉形连接耳结构，耳孔位置预留了十字轴安装空间，可与十字轴组件配合实现多角度摆动，耳孔的同轴度、端面垂直度均按照装配要求做了结构约束，安装时可通过销轴与十字轴完成铰接，实现变角度动力传递。在安装边界方面，轴体总长、各段轴径、花键参数、连接耳的孔距与孔径均按照常规传动件的适配尺寸建模，设计时考虑了装配间隙，预留了足够的安装操作空间，花键端的有效啮合长度能够满足不同行程的滑移需求，适配轴向窜动的工况。建模过程中还原了零件的所有工艺特征，包括轴端倒角、加工退刀槽、表面加工纹理，结构完全符合实际加工逻辑，可直接用于装配仿真、干涉检查、工程图导出，

　　也可作为传动系统选型时的参考模型，帮助设计人员快速完成传动路径的布局验证，评估不同安装角度下的传动效率与运动干涉情况。这类万向轴在实际应用中，需要根据传递扭矩大小、工作转速、偏转角度范围选择对应的尺寸参数，建模时的结构细节完全匹配实际零件的加工与装配要求，没有冗余的非工程特征，能够直接对接后续的有限元分析、运动仿真工作，帮助结构工程师缩短传动部件的设计周期，减少前期选型时的建模工作量。
