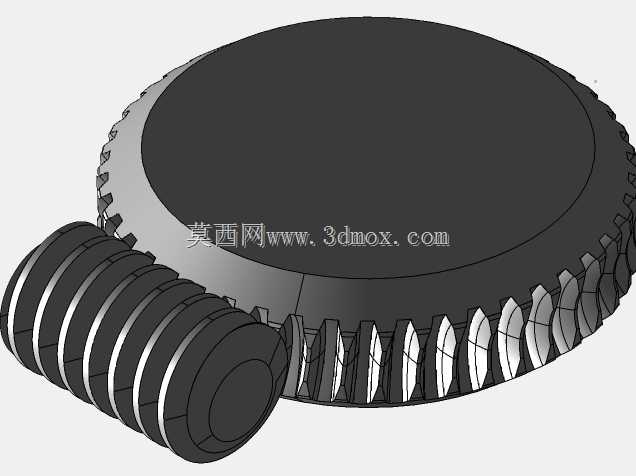

蜗轮蜗杆啮合传动副结构设计

　　这套蜗轮蜗杆传动结构，在重载低转速的传动场景中适配性极强，常见于输送线的减速驱动单元、小型起重设备的回转机构、精密机床的进给传动段，能在单级传动下实现大传动比输出，相比同传动比的圆柱齿轮组，整体占用的安装空间更小，结构紧凑度优势明显。设计阶段首先敲定的是蜗杆的头数与蜗轮的齿数匹配，针对需要反向自锁的应用场景，选用单头蜗杆结构，可避免设备停机后负载端反向拖动输入端引发的安全隐患，而在需要较高传动效率的工况下，则会调整为多头蜗杆，平衡传动效率与自锁需求。齿形设计上采用渐开线齿面啮合，啮合过程中齿面接触为线接触形式，相比点接触的交错轴斜齿轮，承载能力提升明显，能承受更大的冲击载荷，同时啮合时的齿面滑动更平稳，运行过程中的噪音控制表现更优，

　　适合对运行静谧性有要求的室内设备传动场景。结构布局上，蜗杆与蜗轮的轴线呈空间90度交错布置，安装时需要严格控制两轴的中心距偏差，中心距过大会导致齿侧间隙过大，传动回程误差超标，影响传动精度；中心距过小则会加剧齿面磨损，大幅缩短构件使用寿命。同时要保证两轴的垂直度公差，避免出现齿面偏载，导致局部齿面应力集中引发断齿故障。蜗轮的轮缘部分通常采用耐磨铜合金材质加工，适配钢制蜗杆的摩擦副匹配，能在长期运行中保持较低的磨损率，齿圈与轮毂采用装配式结构，后期维护时仅需更换磨损的齿圈即可，降低设备运维成本。蜗杆的轴端设计有标准轴承安装位，可匹配常用的深沟球轴承或圆锥滚子轴承，适配不同载荷工况的支撑需求，

　　轴端预留的键槽位置可直接连接联轴器或驱动电机输出端，无需额外做转接结构设计。蜗轮的中心孔设计有标准键槽与轴台定位结构，安装时可通过轴肩实现轴向定位，配合锁紧螺母即可完成轴向固定，装配流程简单，现场安装时不需要复杂的专用工装即可完成调试。日常运维中，该传动副需要搭配专用的蜗轮蜗杆润滑油，利用润滑油的油性添加剂在齿面形成油膜，降低齿面滑动摩擦带来的磨损，同时要定期检查齿面的接触斑点，通过调整轴承座的安装位置，保证齿面接触斑点处于齿高中间位置，沿齿长方向的接触长度不低于齿宽的一半，确保传动载荷均匀分布在齿面上，避免局部过载。
