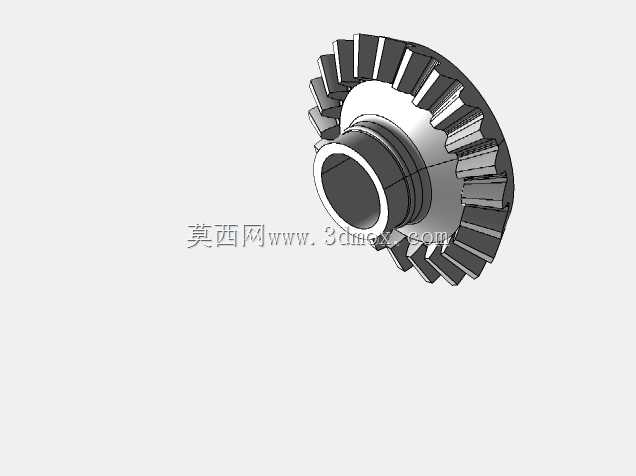

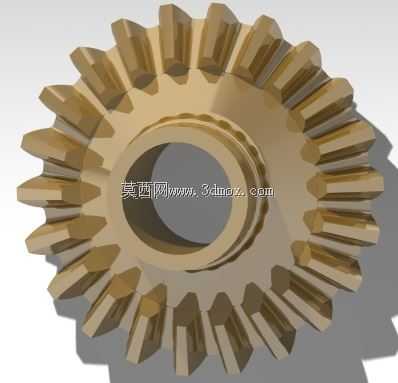

22齿直齿锥齿轮传动结构设计

　　这款22齿直齿锥齿轮主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床主轴传动箱、农业机械动力转向机构、小型工程机械分动箱等需要改变动力传输方向的工况场景，适配两轴轴线夹角为90度的常规传动布局，也可根据实际安装需求调整啮合夹角适配非正交传动场景。从结构设计来看，该锥齿轮采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定值，能避免轮齿啮合过程中齿顶与齿根发生干涉，同时提升轮齿弯曲强度，也给轮齿润滑留出足够的储油空间，减少高速运转下的齿面磨损。轮齿的齿向线沿节锥母线方向分布，加工时可采用刨齿、铣齿或精锻成型工艺，齿部参数经过变位修正，有效降低小齿数锥齿轮常见的根切风险，同时让啮合重合度保持在合理区间，传动过程中冲击载荷更小，

　　运转平稳性更优。齿轮中心设置阶梯式安装通孔，孔壁预留键槽安装位，可通过平键与传动轴实现周向固定，传递额定扭矩；轮毂端面设计有定位止口，安装时可与轴肩端面贴合，保证齿轮的轴向定位精度，避免运转过程中出现轴向窜动影响啮合精度。齿坯背部设置环形减重槽，在保证轮体整体结构刚度的前提下，降低零件自身重量，减少高速旋转时的转动惯量，降低传动系统的启动负载。从安装边界来看，该齿轮的节锥长度、齿顶圆直径、安装距等参数经过匹配校核，啮合时轮齿接触区集中在齿面中部区域，不会出现偏载导致的局部齿面过度磨损，日常维护时只需保证齿面润滑脂或润滑油的清洁度，即可达到设计使用寿命。这类锥齿轮在传动系统中通常与配对锥齿轮配合使用，安装时需要严格调整两轴的相对位置，

　　保证齿侧间隙在设计允许范围内，间隙过大会导致传动换向时出现冲击噪音，间隙过小则会导致运转时齿面卡滞、温升过高，严重时甚至会出现轮齿崩断的故障。设计过程中对齿根圆角进行了优化处理，增大齿根过渡圆弧半径，有效降低齿根处的应力集中系数，提升轮齿的抗弯曲疲劳强度，可适配中等载荷、中低速的传动工况，在小型输送设备、园林机械、轻工机械的传动系统中也有广泛的应用空间。
