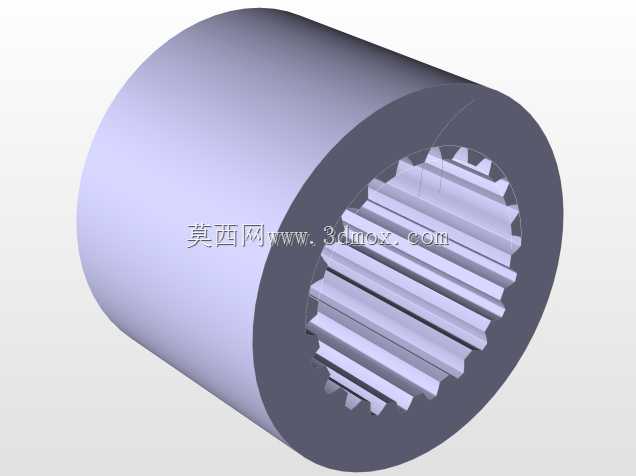

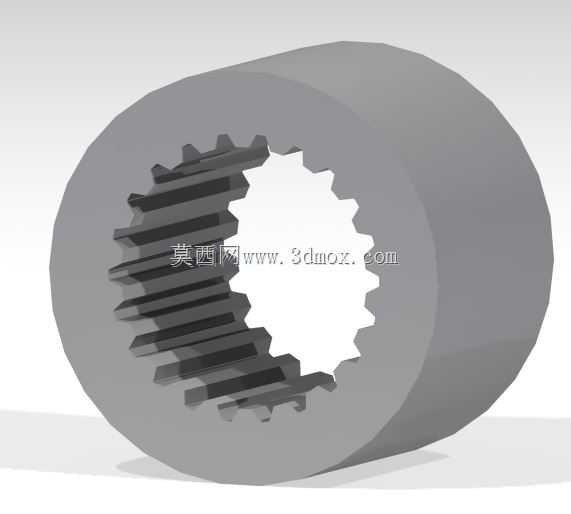

内花键套筒内槽结构三维数模

　　这类带内齿形内槽的套筒零件，多应用在需要周向固定、传递大扭矩的传动链路中，常见于工程机械行走机构、机床主轴传动箱、重型输送设备的动力连接部位，区别于普通平键键槽，这种沿内孔整周分布的齿形内槽，能和外花键轴形成多齿啮合的配合状态，承载时载荷沿所有齿面均匀分布，不会出现单键槽应力集中导致的槽口崩裂问题，适合重载、频繁正反转的工况。设计这类内槽结构时，首先要匹配配合外花键的参数，确定内槽的齿形轮廓、齿数、齿距以及槽深，建模过程中需要先完成套筒基体的回转特征，再通过参数化的齿形草图沿轴向切除生成内槽结构，过程中要注意齿根位置的圆角过渡，避免热处理和承载时出现应力集中点，同时要保证内槽的轴向长度满足配合轴的啮合长度要求，

　　留出足够的装配导向倒角，方便装配时外花键顺利导入。从安装边界来看，套筒的外圆尺寸需要匹配安装座的孔位公差，内槽的大径、小径尺寸要和配合花键轴的对应尺寸形成合理的配合公差，既要保证装配时的顺畅度，也要避免啮合间隙过大导致传动冲击、反向回程间隙超差的问题。实际应用中，这类内槽结构的套筒还可以根据使用场景调整壁厚，当应用在高速传动场景时，需要做动平衡校核，保证套筒的壁厚均匀，内槽的分度误差控制在公差范围内，避免高速转动时出现偏心振动；如果应用在低速重载场景，则可以适当加大齿根圆角，提升内槽的抗冲击承载能力。建模时对初始参数做了针对性调整，优化了内槽齿面的拔模斜度，方便后续加工时的退刀操作，同时修正了齿顶和齿根的衔接曲面，避免加工时出现刀具干涉，保证后续铣削、拉削加工的工艺可行性，整个模型的结构完全贴合实际加工工艺要求，可直接用于结构校核、装配模拟以及加工工艺的编制参考。
