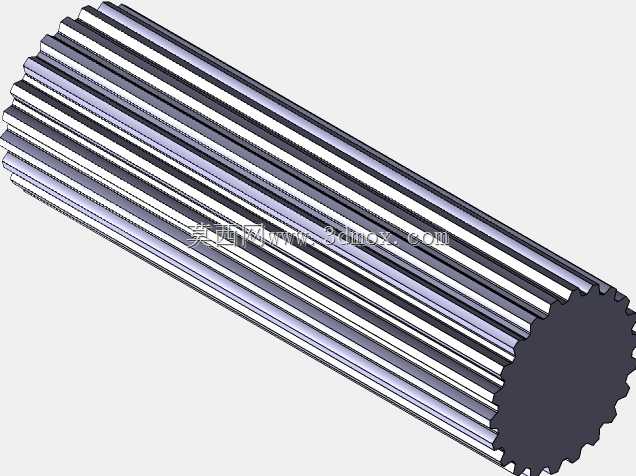

外齿型花键轴槽结构三维设计

　　这类带轴向通槽的外花键轴结构，在重载传动场景中应用十分广泛，常见于工程机械的行走机构、机床主轴传动链、重型减速器的动力输出端，相比普通平键连接，多齿均匀接触的结构能承受更大的扭矩载荷，同时具备更好的对中精度，能有效降低高速运转时的轴系偏摆问题。设计这类轴槽结构时，首先要匹配配合内花键的齿形参数，齿侧的配合间隙需要根据传动精度等级调整，固定连接场景下选用小间隙配合，需要轴向滑移的工况则要预留合适的滑动余量，避免齿面出现卡滞或磨损过快的问题。轴身的齿槽沿轴向全程贯通，齿顶与齿根的圆角处理是设计中的关键细节，过小的圆角会在热处理环节产生应力集中，大幅提升轴件断裂的风险，圆角过大则会减小齿面的有效接触面积，降低整体的承载能力，

　　需要结合材料的热处理工艺参数反复校核圆角半径。从安装边界来看，这类轴件的装配通常采用轴端导向结构，齿端需要加工出导入倒角，方便装配时与内花键顺利啮合，轴身的同轴度公差需要控制在合理范围内，避免装配后出现齿面受力不均的情况，导致局部齿面过早出现点蚀、压溃等失效形式。实际应用中，这类轴槽结构的受力主要集中在齿侧接触面，设计时需要根据额定扭矩计算单齿的接触应力与剪切应力，确保在冲击载荷下齿部不会发生崩断，同时轴的芯部要保持足够的韧性，表面齿部通过淬火处理提升硬度，兼顾耐磨性能与整体抗冲击能力。不同于普通单键槽的轴结构，多齿槽的花键轴对加工精度的要求更高，建模时需要保证每个齿槽的分度误差在允许范围内，齿向公差要匹配轴的长度，

　　避免长轴加工时出现齿向偏差导致的装配干涉。在传动系统布局中，这类轴件通常搭配轴承位、密封位等结构共同组成轴系组件，轴槽段的长度需要匹配啮合花键套的行程，预留足够的轴向移动空间，同时要考虑润滑脂的留存空间，在齿槽根部可以设计微小的储油结构，延长齿面的润滑周期，降低日常维护的频次。
