小型螺杆式长丝挤出成型设备结构

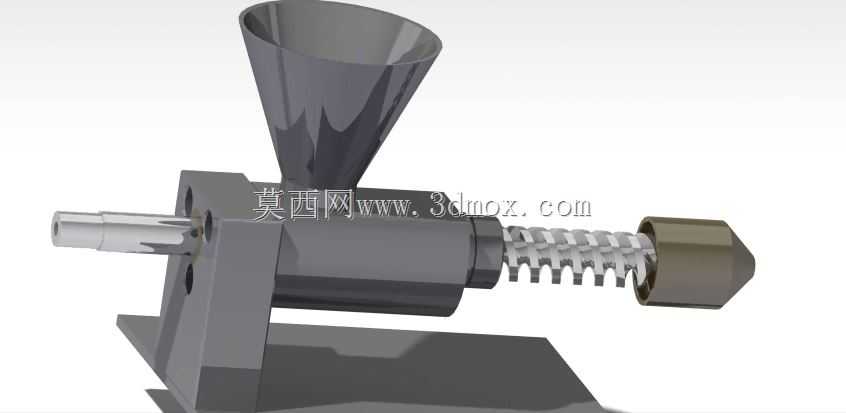

　　这套长丝挤出结构的设计，最初是面向桌面级耗材生产场景做的适配，日常小批量生产3D打印用PLA、ABS长丝时，不需要大型工业挤出线的占地与配套，单台设备就能完成从粒料进料到均匀丝条挤出的全流程，也可适配实验室小批量改性材料的试产场景，方便研发人员快速验证材料配方的挤出成型表现。从结构布局来看，上方的锥形料斗做了大倾角锥面设计，粒料依靠自重就能顺畅落入下方的机筒进料段，不会出现粒料架桥、下料断续的问题，料斗与机筒的连接位置做了定位止口，装配时不需要额外找正就能保证同轴度，日常拆洗清理料斗残留料时也能快速拆装。机筒内部的输送螺杆采用等距变深的结构设计，进料段螺槽深度较大，能容纳更多落入的粒料，随着螺杆向出料端推进，螺槽深度逐渐收窄，

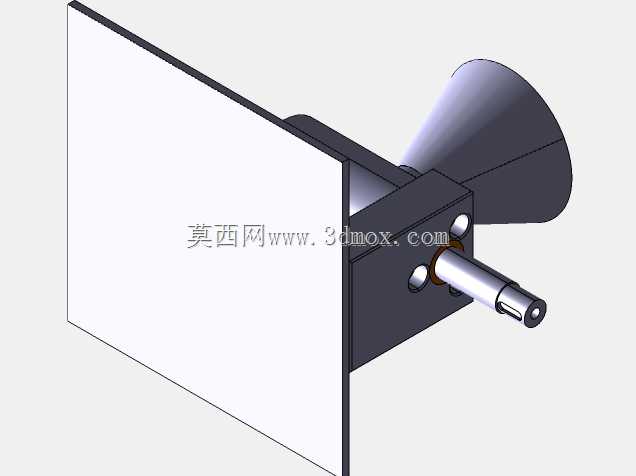

　　配合机筒外部的加热模块，能让粒料在输送过程中逐步完成压实、熔融、均化的过程，避免出现熔融不均导致的出料粗细波动。出料端的机筒头做了锥形收窄设计，配合定制孔径的出丝口，能让熔融物料在稳定压力下挤出成均匀丝条，后续搭配冷却水槽与牵引机构就能收卷成标准规格的成品耗材。安装边界上，整套结构的支撑底座采用L型一体式设计，机筒与驱动端的连接座直接固定在底座立面上，底座平面预留了标准安装孔位，既可以直接固定在工作台架上作为独立挤出单元使用，也能集成到小型挤出生产线中作为核心挤出模块，不需要额外做复杂的转接支架。设计时特意控制了螺杆的长径比，在保证物料充分塑化的前提下缩短了机筒整体长度，减少了设备升温时的热量损耗，也让整体结构更紧凑，

　　日常更换不同材质螺杆或者清理机筒内部残留时，只需要拆开端部固定件就能抽出螺杆，维护操作的便利性比工业级大型挤出设备高很多。驱动端的连接轴做了标准联轴器适配结构，可匹配不同功率的减速驱动单元，根据生产的材料特性调整螺杆转速，适配不同熔融粘度物料的挤出需求，避免转速不匹配导致的出料压力不稳、丝条直径偏差过大的问题。
