手抛小型滑翔机3D打印拼装结构

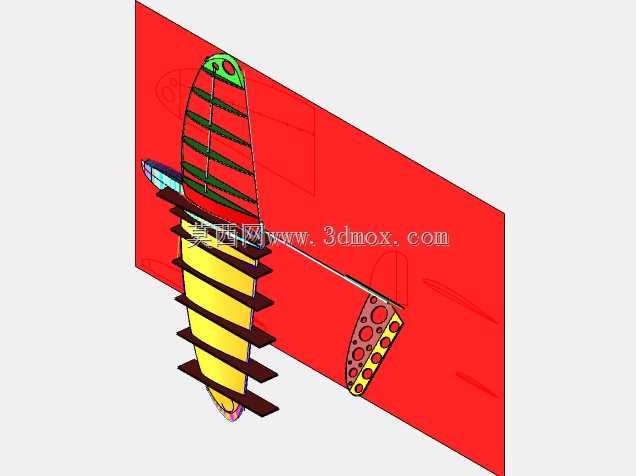

　　这款小型手抛滑翔机的结构设计，核心围绕桌面级FDM3D打印的工艺特性做适配，同时兼顾航模实际飞行的刚性与重量平衡需求，主要面向休闲航模爱好者的自制、改装场景，可作为户外休闲飞行、青少年航模科普教学的实操载体，也能作为小型固定翼航模的结构验证样件使用。从实际使用场景来看，这类小型手抛滑翔机不需要额外动力系统，依靠手抛获得初始动能即可完成滑翔飞行，对起飞场地要求极低，小区开阔空地、公园草坪都能满足使用需求，日常携带也十分方便，不会占用过多收纳空间。设计过程中首先对结构做了拆分优化，将整机拆分为翼肋、翼梢板、尾翼支撑、机身隔框等独立的片状打印零件，所有零件均采用无支撑打印取向设计，打印时不需要额外添加支撑结构，既减少了打印耗材的浪费，

　　也省去了后期去除支撑的打磨工作量，大幅降低了打印失败的概率。结构受力层面，尾梁与主梁采用碳纤维杆作为核心承力构件，前缘位置使用玻璃层压杆做抗冲击强化，后缘搭配细碳纤维杆维持翼型轮廓精度，这种混合材料的搭配逻辑，是在多次试错后确定的最优方案：纯3D打印的PLA材质虽然成型方便，但比强度不足，若全机采用PLA打印，要么重量过大无法获得理想的滑翔比，要么结构偏软在飞行受力、轻微碰撞时出现形变；而碳纤维杆、玻璃层压杆的轴向强度极高，重量远低于同尺寸的PLA结构，只需要在3D打印的结构件上预留对应直径的安装孔位，将杆件穿入定位后用快干胶固定，就能在极低重量下获得足够的结构刚性。翼面部分的3D打印零件采用六边形填充网格结构，打印时将顶层、

　　底层的封闭填充设置为零，这种设计一方面能最大程度降低零件自重，六边形网格的各向受力特性也能维持翼肋的轮廓精度，不会因为填充网格的取向问题出现局部刚度不足的情况，打印完成的翼肋只需要简单修整边缘的打印毛刺，就可以和翼梁、碳纤维杆完成组装。机身部分采用分段隔框定位结构，每个隔框上都预留了翼梁、尾撑杆的定位孔，组装时不需要复杂的夹具，只需要按照孔位对齐杆件，就能保证整机的同轴度与机翼安装角精度，避免因为组装偏差导致飞行时出现偏航、抬头力矩异常等问题。实际组装过程中，翼面蒙皮可以根据手头的材料灵活选择，若没有热缩蒙皮的操作经验，也可以使用轻质模型纸涂布专用胶水固定在翼肋网格上，同样能获得足够的翼面平整度；如果有热缩蒙皮的操作条件，

　　使用轻质热缩膜覆盖后用低温热风枪均匀加热收缩，就能获得张力均匀、表面光滑的翼面，进一步降低飞行时的空气阻力。从安装边界来看，所有3D打印零件的尺寸都适配常规桌面级3D打印机的成型幅面，最大的单个翼肋零件尺寸不超过200mm，哪怕是打印尺寸220*220mm的入门级3D打印机也能完整打印所有零件，不需要对零件做二次拆分。零件的安装公差设计预留了0.2mm的配合间隙，对于常规PLA耗材的打印精度来说，不需要额外打磨就能顺利完成杆件穿装，若使用PETG等收缩率略高的耗材打印，也只需要用细砂纸轻微打磨孔位即可完成装配。结构的抗损设计也做了针对性优化，机翼前缘的玻璃层压杆可以吸收手抛着陆、轻微碰撞时的冲击力，避免翼肋出现断裂，就算出现个别翼肋损坏的情况，也只需要单独重新打印对应的损坏零件即可，不需要更换整机组装完成后整机重心位于机翼弦长30%左右的位置，不需要额外添加配重就能获得理想的滑翔姿态，手抛时保持水平10度左右的仰角送出，就能获得平稳的滑翔轨迹，对于没有航模操作经验的新手也十分友好。
