传动用精密梯形丝杠结构三维设计

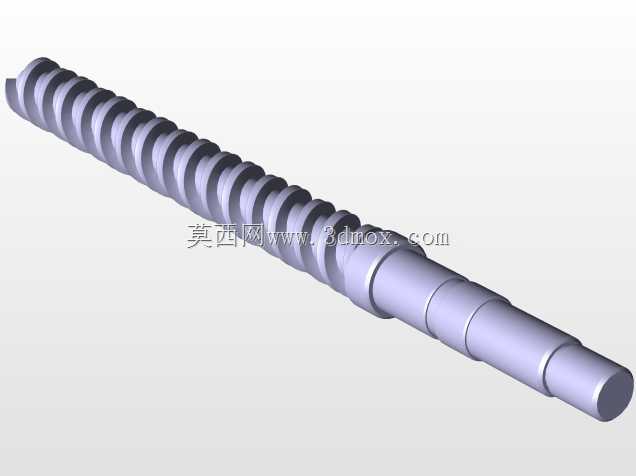

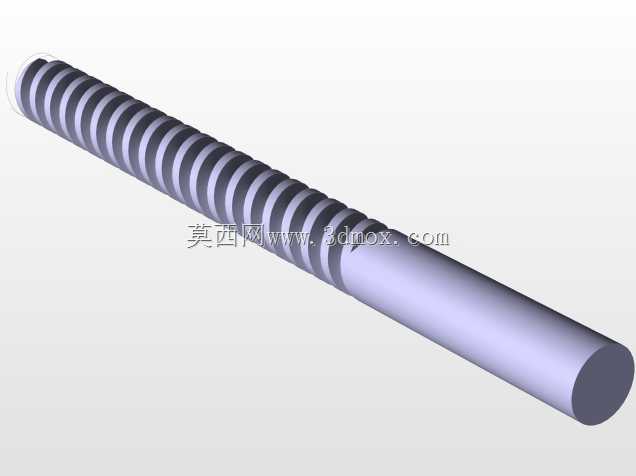

　　这款梯形螺纹传动丝杠，是直线进给机构里的核心传动部件，常见于普通车床进给箱、立式铣床升降台、小型压力机进给单元、包装设备的推料机构这类需要精准直线位移传递的场景，和滚珠丝杠相比，它的自锁特性让垂直布置的进给场景无需额外加装制动装置，低速重载工况下的抗冲击表现更稳定，维护成本也更低。从结构设计来看，杆身的梯形螺纹段采用等距牙型设计，牙侧角选用常规传动用的15度对称结构，既保证螺纹啮合时的接触面积足够承载轴向载荷，也能降低传动过程中的摩擦损耗，螺纹收尾处做了平滑退刀过渡，避免应力集中在螺纹末端导致杆部断裂。光轴段的多级台阶是按照配套轴承、锁紧螺母、连接套的安装尺寸设计的，最末端的圆柱轴头用于和手轮、联轴器或者同步带轮连接，

　　台阶的轴肩端面都做了垂直度公差约束，保证装配后轴承端面能和轴肩完全贴合，避免传动过程中出现轴系窜动。设计时首先要确认的是安装边界：螺纹段的公称直径要和配套的螺母副尺寸匹配，光轴段的各段轴径要适配所选深沟球轴承或者推力轴承的内孔尺寸，两端安装轴承的轴颈同轴度要控制在0.02mm以内，否则装配后会出现转动卡滞、螺纹磨损加快的问题。整个杆身的总长要根据设备的最大行程来确定，螺纹段的有效长度要比最大进给行程多出2到3个螺距的余量，避免螺母运动到行程末端时出现脱扣情况。实际应用中，这类丝杠的传动效率虽然不如滚珠丝杠，但在低速进给、需要自锁的工位上优势明显，比如小型工装的夹紧机构、手动调节的工作台位移机构，用这类梯形丝杠不需要额外的锁紧结构，

　　停在任意位置都能靠螺纹副的摩擦力保持位置，不会因为负载出现滑移。建模过程中要注意螺纹牙型的收尾处理，不能直接把螺纹特征切到轴肩位置，要留出退刀槽的空间，退刀槽的宽度要和加工时所用的螺纹车刀退刀距离匹配，否则加工出来的零件无法和螺母顺畅装配。光轴段的各台阶过渡处都做了圆角处理，圆角半径根据轴径差选取，避免热处理或者重载时出现应力开裂，轴端的中心孔是加工时的定位基准，建模时也要按照标准中心孔尺寸做出，方便后续加工时的工艺基准统一。
