带安装法兰的轴系连接固定结构

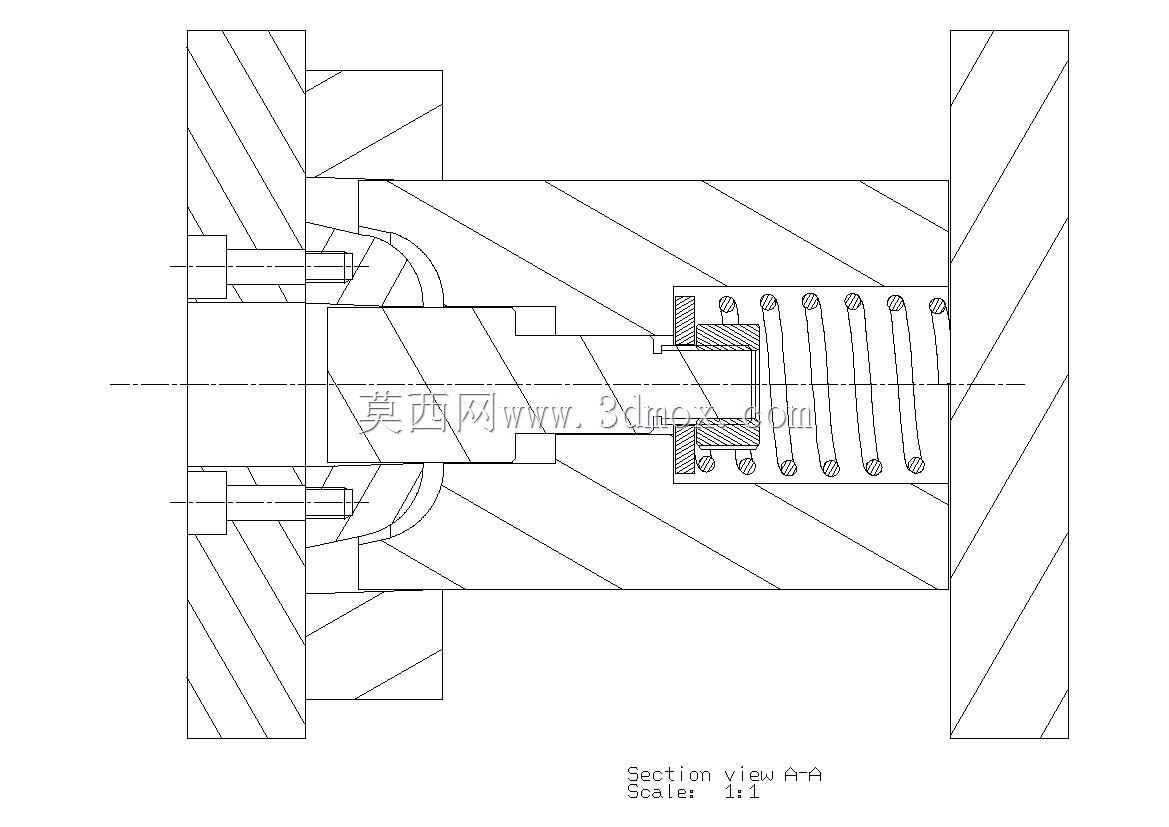

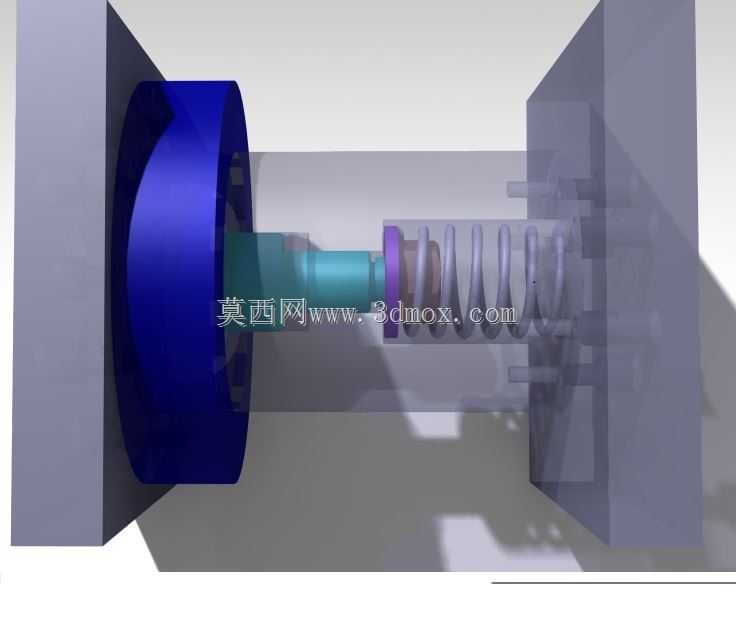

　　这类带双侧安装法兰的轴连接结构，在工业管路系统、传动设备对接场景中应用十分广泛，常作为两段独立功能单元的中间衔接载体，既承担轴系的径向定位与扭矩传递作用，也通过两侧法兰盘的螺栓紧固实现轴向位置的刚性固定，避免设备运行过程中出现轴向窜动、对接偏移的问题。从结构设计逻辑来看，中间的轴段采用阶梯式变径设计，靠近左侧法兰的位置设置了加厚的轴肩结构，这个轴肩并非随意设计，一方面是为轴上配套的转动部件提供轴向定位基准，装配时部件端面贴合轴肩即可快速确定安装位置，减少现场调试的尺寸测量工作量；另一方面加厚的轴肩也能提升轴段根部的抗剪切强度，在承受偏载载荷时避免应力集中导致的轴根断裂问题。两侧的法兰安装板采用方形结构而非圆形法兰，

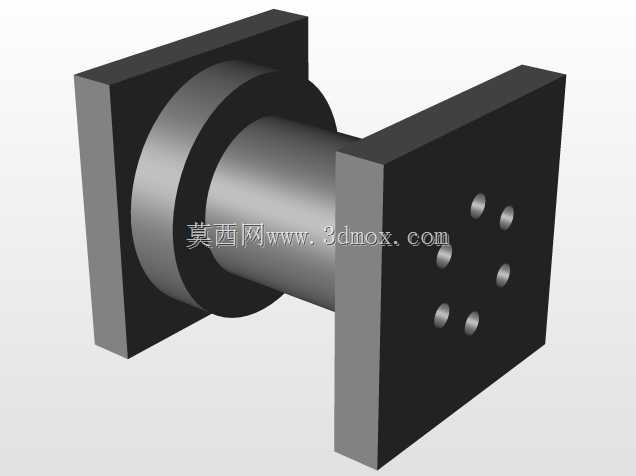

　　主要是考虑到安装场景的适配性，方形安装板的平面贴合面积更大，在设备机架的平面安装位上可以获得更稳定的支撑效果，右侧法兰板上预留的六个均布安装孔，采用圆周等分布置方式，孔位的中心距与安装孔径经过公差匹配设计，既可以适配标准规格的六角螺栓紧固，也能在安装时根据对接部件的角度需求做60度步进的角度调整，适配不同的管路走向或传动对接角度。设计过程中需要重点控制几个尺寸边界：首先是两侧法兰安装面的平行度公差，必须控制在合理范围内，否则紧固后会导致中间轴段出现弯曲变形，运行时产生额外的径向跳动，加剧配合部件的磨损；其次是中间轴段的同轴度，要保证轴段中心线与两侧法兰安装面的垂直度，避免对接后轴系出现不同心问题，引发运行振动、噪音过大的情况；

　　另外法兰板上的安装孔位置度也需要严格管控，否则现场安装时会出现螺栓无法穿入、对接错位的问题，增加现场装配的修配工作量。实际应用中，这类结构常出现在泵组与管路的对接段、传动箱与执行机构的输出衔接位置，也可作为小型设备的支撑固定支座使用，中间的空心轴段设计（若为空心结构）还可允许线缆、流体管路从内部穿过，优化设备的整体走线布管布局，减少外部管线的外露风险，提升设备运行的安全性与整洁度。在材质选择上，这类结构通常根据应用场景选用碳钢或不锈钢材质，重载场景下会对轴段做调质热处理提升强度，法兰安装面做铣削加工保证平面度，配合面做粗糙度管控，确保贴合紧密无间隙。
