捷克气枪LOV21可3D打印结构设计

　　这款可通过3D打印制作的气枪部件，设计参考了TAU Brno手枪的经典布局逻辑，核心面向民用休闲射击运动的器材改装与自制场景，适配非火药动力的低压气动发射需求，整体结构围绕易打印、易装配、低维护的核心目标展开，没有采用传统枪械加工中依赖高精度机加的复杂曲面与过盈配合结构，所有外露与内部承力结构的壁厚均控制在1.8mm到4mm区间，既满足FDM打印过程中无支撑或少支撑的成型要求，也能承受气枪工作时0.8MPa以内的瞬时气压冲击，不会出现壳体开裂、密封失效的问题。

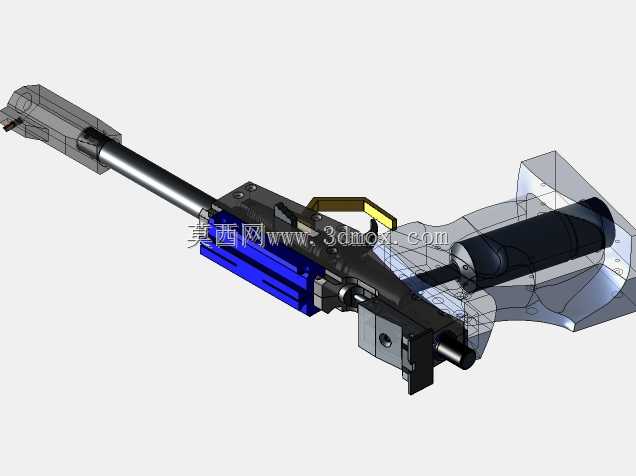

　　从结构布局来看，整枪采用枪管与气动腔体同轴排布的设计，枪管段为独立的贯通式圆柱腔体，内壁预留0.2mm的打磨余量，方便制作者打印完成后通过简单的铰削工艺提升内管光洁度，保证弹丸射出时的轨迹稳定性；中部的气动控制模块集成了进气阀、击发杠杆与气密活塞腔，所有活动部件的配合间隙均设置为0.3mm，既避免3D打印过程中常见的层纹导致的部件卡滞，也能保证气密件在往复运动时不会出现过量漏气，击发杠杆的受力点做了局部加厚处理，对应位置的打印填充率建议设置为100%，抵消反复扣压带来的疲劳磨损，延长部件使用寿命。握把部分采用半透明包覆式的人机工程造型，握持角度参考了成年男性手掌自然握持的12度倾角，握把表面预留了0.5mm深度的防滑纹理槽，无需额外粘贴防滑贴片即可保证握持稳定性，握把内部为中空腔体，可容纳标准规格的小型高压气罐，腔体边缘设置了3处均匀分布的卡扣结构，无需螺丝即可实现气罐舱盖的快速拆装，日常更换气源时无需额外工具。

　　安装边界方面，整枪所有部件的连接均采用M3规格的自攻螺丝孔位，孔位周边做了2mm直径的凸台加强，避免螺丝拧紧时出现塑料件开裂；枪管与中部主体的连接采用定位销加卡扣的双重固定结构，安装时先将枪管尾部的定位凸台对准主体上的定位槽推入，再通过侧面的两个卡扣锁定即可，无需额外粘接即可保证同轴度误差控制在0.1mm以内，不会出现弹丸偏磨的问题。所有活动部件的运动行程均做了硬限位设计，活塞的最大往复行程为12mm，击发杠杆的最大转动角度为18度，避免部件过行程导致的结构损坏，气密活塞的安装槽预留了1.5mm的密封圈安装位，适配标准规格的丁腈橡胶O型圈，制作者无需定制特殊密封件即可完成整机组装。

　　从实际应用场景来看，这套结构完全适配桌面级FDM3D打印机的成型尺寸，最长的枪管部件长度为220mm，可在常见的220220250mm成型尺寸的打印机上完整打印，无需拆分部件；所有非承力的外观部件可采用PLA材料打印，承力的击发、气密部件建议采用PETG或者ABS材料打印，兼顾强度与打印难度，组装完成后可用于休闲射击运动中的打靶练习，整体重量控制在650g左右，长时间握持不会产生明显的疲劳感。设计过程中特意规避了需要金属加工的复杂结构，所有零件均可通过3D打印直接获得，仅需准备标准规格的螺丝、弹簧与密封圈即可完成整机组装，大幅降低了自制气枪的加工门槛，同时结构上做了防改装设计，无法通过简单更换部件适配火药动力，保证使用过程中的安全性。
