树莓派ZX Spekrum袖珍仿真器外壳结构

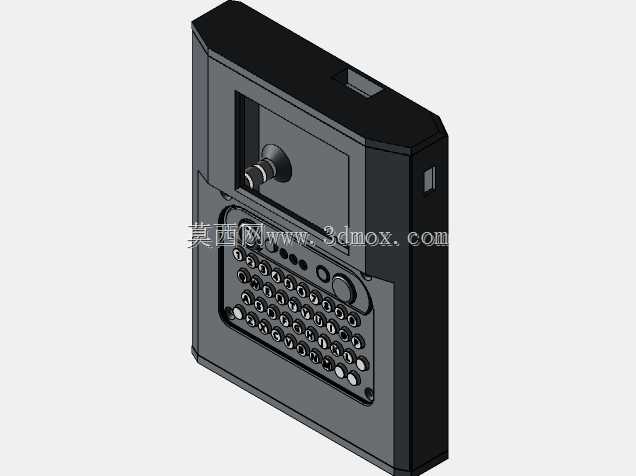

　　做嵌入式手持仿真设备的结构设计时，首先要锚定实际使用场景的约束——这类袖珍仿真器多用于复古计算爱好者的户外调试、老硬件协议复刻验证场景，使用者往往需要单手握持完成按键输入、接口插拔操作，因此壳体的握持弧度、按键排布的指位适配是设计阶段最先要敲定的核心边界。这款适配树莓派的ZX Spekrum仿真器外壳，在结构布局上完全围绕核心板卡的安装尺寸做反向适配，先确定树莓派核心板的固定孔位、接口伸出位置，再向外推导壳体的壁厚、加强筋分布，避免出现板卡装进去后接口对位偏差、固定柱虚位的问题。

　　从功能分区来看，壳体正面预留了完整的按键阵列安装位，每个按键孔的公差控制在0.15mm以内，既保证按键按动时无卡滞，也不会出现晃动松垮的问题；上方的旋钮安装位做了下沉式台阶设计，旋钮突出壳体表面的高度控制在8mm，刚好适配单手握持时拇指的操作行程，不会因为突出过多造成携带时的误触。壳体侧面预留了数据接口、供电接口的开孔，开孔边缘做了0.5mm的倒角处理，避免插拔线材时刮伤线材外被，同时接口位置和内部板卡的接口座完全对齐，插拔时不会出现线材接头斜顶板卡的情况。

　　设计思路上没有做多余的装饰性结构，所有的外形棱角都做了R2的圆角过渡，一方面是适配FDM3D打印的工艺特性，避免打印时出现尖角翘边的问题，另一方面圆角过渡的壳体在手持时不会硌手，长时间握持操作的舒适度更好。壳体的壁厚统一设置为2mm，在按键区域、接口开孔区域的内侧做了1mm厚的局部加强筋，既保证整体结构强度，跌落时不会出现壳体开裂，也不会因为壁厚过大造成打印耗材浪费、整体重量超标。

　　安装边界方面，壳体采用上下扣合的装配方式，扣位分布在壳体四周边缘，每个扣位的扣合量设置为0.8mm，不需要额外打螺丝就能实现上下壳的紧密固定，同时在核心板的固定位置设计了四个高度一致的支撑柱，支撑柱顶端做了0.2mm的热熔铜螺母预埋位，使用者可以根据需求加装螺丝进一步固定板卡，避免设备摔落时板卡移位。壳体背部做了轻微的内凹弧度，完全贴合手掌的自然弯曲形态，握持时的受力点均匀分布在掌心和指根位置，不会出现局部压手的问题。顶部预留了挂绳孔的安装位，孔径3mm，可以穿入普通的手机挂绳，方便户外携带时挂在手腕上防止跌落。

　　在细节处理上，按键区域的每个开孔周围都做了0.1mm的下沉标识位，后续可以通过丝印或者换色打印标注按键功能，不需要额外粘贴标识贴纸，避免长期使用后标识磨损脱落。旋钮位置的开孔做了同轴度公差约束，保证旋钮转动时和壳体无摩擦，转动手感顺滑。壳体内部没有多余的冗余空间，所有结构都围绕板卡、按键、旋钮的安装需求设计，整体外形尺寸控制在手掌可握持的范围内，放入口袋携带时不会因为体积过大造成硌腿的问题，同时内部空间的紧凑设计也能避免板卡在壳体内晃动，提升设备的抗摔性能。针对3D打印的工艺特性，所有的壳体加强筋都做了45度的拔模斜度，打印时不需要添加过多支撑，拆除支撑后也不会留下明显的支撑痕迹，表面处理工作量小，普通爱好者用桌面级FDM打印机就能完成打印装配，不需要复杂的后处理工序。
