轧辊仿形对中夹紧调节工装结构

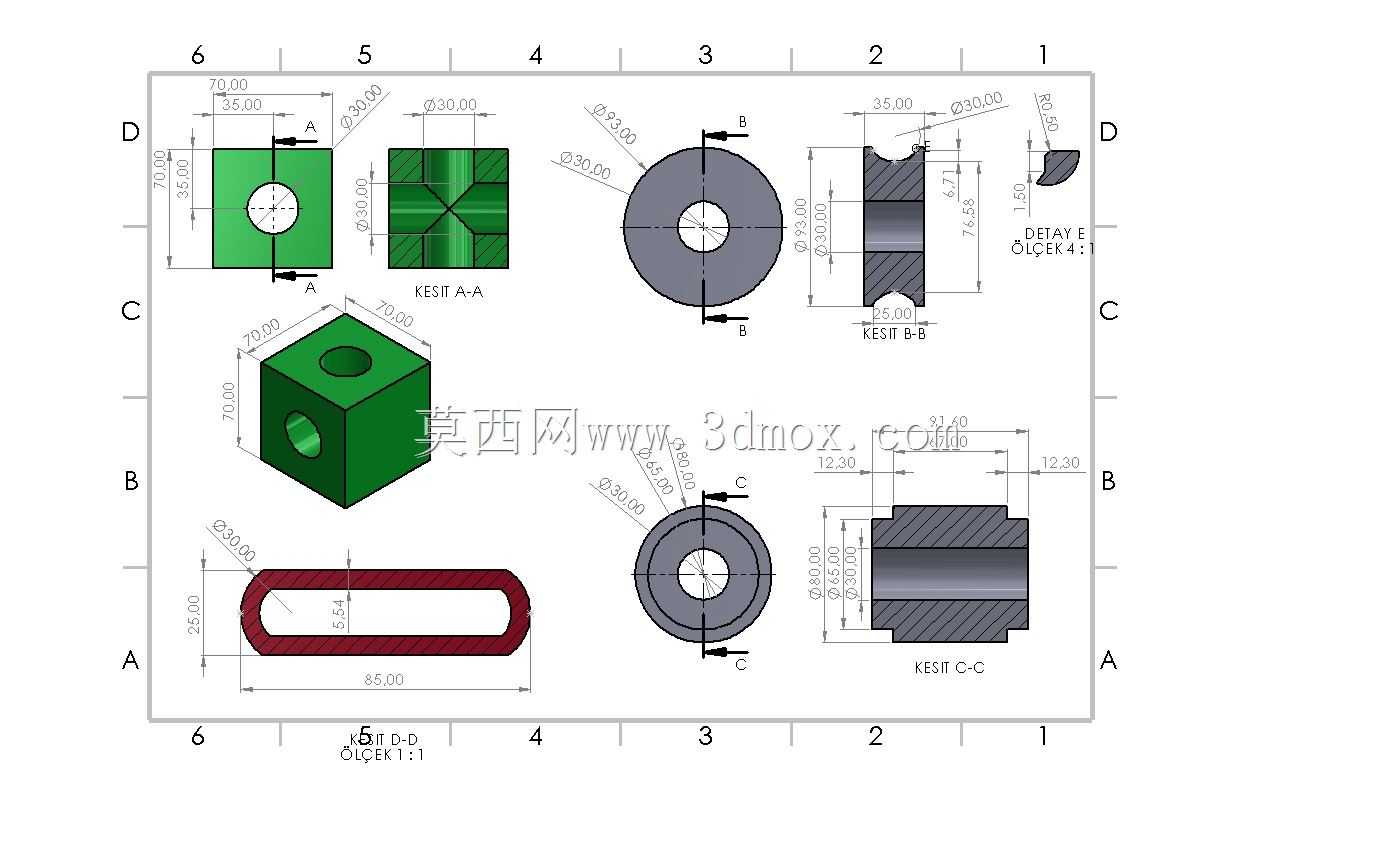

　　用于穿过被加工的长条形型材，孔周的定位凸台与夹块内侧的仿形弧面配合，能够在型材进给过程中限制其周向转动与径向窜动，保证轧制过程中型材的进给轨迹始终与轧辊成型面对中。设计过程中，首先要明确适配型材的截面尺寸范围，图中所示的长圆形过孔尺寸对应常规扁钢、方钢以及小型异型材的进给通道，夹块内侧的V型与平直面组合的仿形面，能够同时兼容圆形、方形以及矩形截面的型材夹持，不需要更换夹块就能覆盖小范围的规格调整需求。夹块与基座之间采用螺栓锁紧的连接方式，在调整辊缝或者更换夹块时，仅需要松开对应位置的锁紧螺栓，就能沿径向调整夹块的位置，操作手柄采用偏心锁紧结构，扳动手柄就能快速完成夹块的锁紧与松开，不需要额外使用扳手工具，适合产线现场的快速调整操作。在型材轧制、冷拔成型以及在线材二次精加工的产线环节里，这类仿形夹紧调节结构主要承担轧辊工位的对中定位、型材进给导向以及辊缝快速微调的功能，区别于传统整体式轧辊机架的固定安装形式，这种分体组合式的仿形夹块设计，能够适配不同截面规格的型材进给导向需求，不需要整体更换轧辊安装座，仅通过更换对应仿形槽型的夹块，就能完成不同规格产品的生产切换，大幅缩减产线换型的停机调整时间。从结构组成来看，整套机构由对称分布的四组仿形夹块、中间定位衬套、锁紧连接组件以及操作手柄构成，夹块与安装基座之间采用定位止口配合，保证每组夹块的装配同轴度，避免夹块错位导致的型材进给卡滞、轧制面压痕不均的问题。中间的圆形主体部分开有长圆形贯通孔，

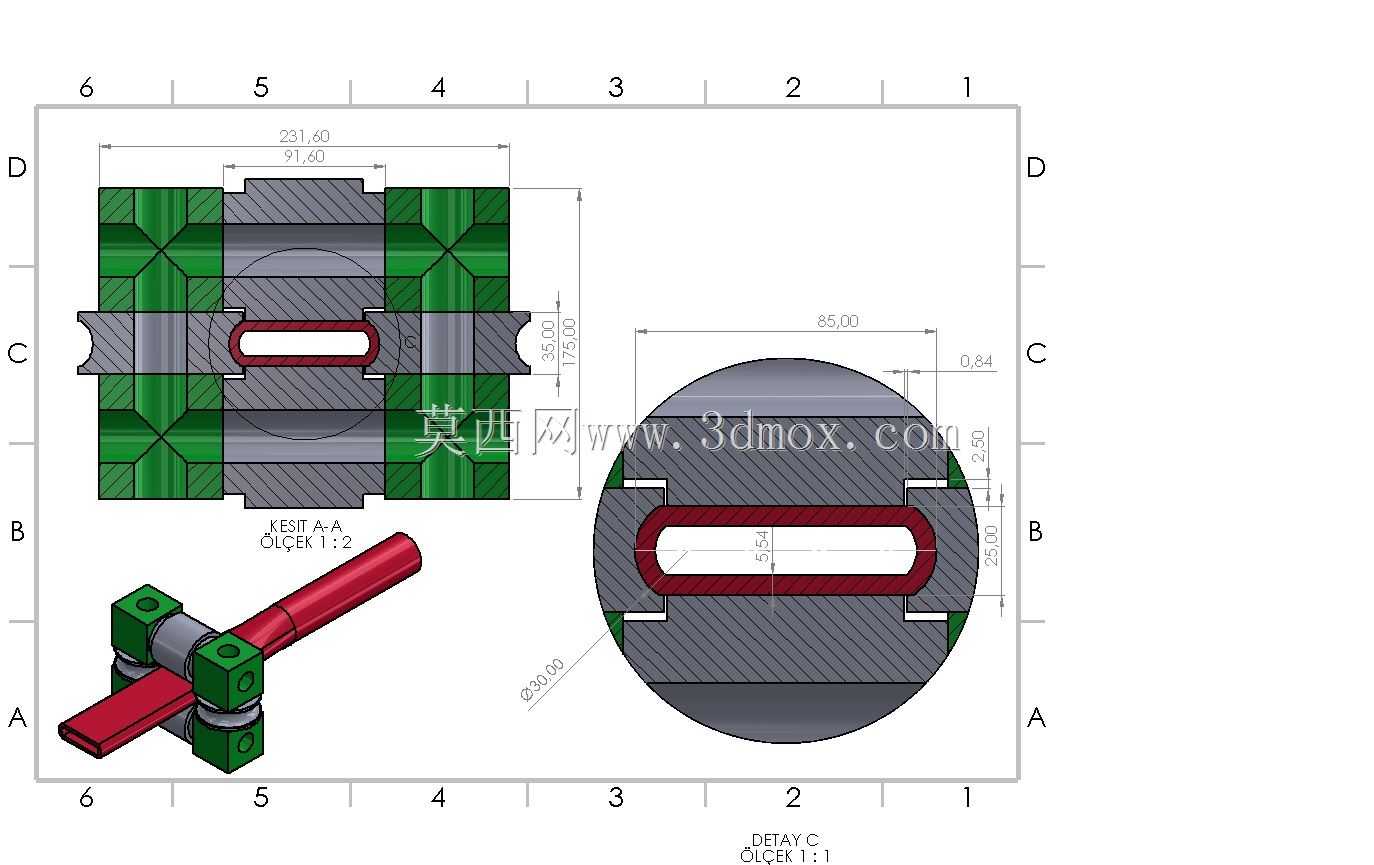

　　从安装边界来看，整套机构的主体外径为85mm，轴向总厚度为23.8mm，安装时需要在轧机牌坊的对应位置开设直径匹配的安装沉孔，沉孔深度要略大于机构的轴向厚度，保证机构装入后端面与牌坊安装面齐平，避免突出部分干涉型材的进给路径。机构的上下左右四个方向均设置有定位基准面，安装时以D面为上基准、A面为下基准对齐牌坊的安装止口，能够保证机构中心与轧辊孔型中心的同轴度控制在0.05mm以内，满足高精度轧制的对中要求。在实际使用过程中，这类仿形夹紧结构除了应用在轧钢工位的轧辊定位之外，还可以适配在冷拔机的进料导向工位、型材校直机的入口定位工位，以及在线检测设备的型材夹持工位，通过更换不同槽型的仿形夹块，就能适配圆钢、扁钢、

　　六角钢以及各种异型材的导向定位需求。夹块的材质通常选用合金工具钢经淬火处理，表面硬度达到HRC58-62，保证长期夹持摩擦下的使用寿命，夹块与型材接触的仿形面需要做抛光处理，表面粗糙度控制在Ra0.8以下，避免划伤型材表面影响成品外观质量。中间的定位衬套采用耐磨铜合金材质，与长圆形过孔之间采用过盈配合装配，衬套内孔与型材之间保留0.2-0.5mm的间隙，既能够保证型材顺利穿过，又能限制型材的径向摆动量。操作手柄的长度设计考虑了现场操作的力矩需求，扳动手柄时的锁紧力能够达到8kN以上，足以抵抗轧制过程中型材对夹块的冲击载荷，避免生产过程中夹块松动移位。在结构的细节设计上，每组夹块与基座之间都设置有调整垫片，通过增减垫片的厚度，

　　可以微调夹块的径向位置，实现辊缝尺寸的精确调整，调整精度可以达到0.02mm，能够满足高精度型材轧制的尺寸公差要求。夹块的外侧设计有拆装缺口，更换夹块时不需要拆卸整套机构，仅需要松开锁紧螺栓，就能从缺口位置取出夹块进行更换，进一步提升换型效率。整套结构的对称设计保证了各个方向的受力均匀，在承受轧制冲击载荷时，各个夹块的受力偏差控制在5%以内，避免单侧受力过大导致的夹块磨损不均、型材跑偏的问题。在三维建模过程中，需要重点保证各个配合面的尺寸精度，尤其是夹块仿形面的轮廓度、定位止口的同轴度以及锁紧孔的位置度，这些尺寸直接影响整套机构的装配精度与使用性能，建模时需要将各个零件的配合公差标注清楚，为后续的加工制造提供准确的尺寸依据。同时，要考虑机构的润滑设计，在夹块与基座的滑动配合面开设润滑油槽，定期加注润滑脂，减少调整过程中的摩擦阻力，避免夹块卡滞影响调整效率。
