液压式三辊板材卷板成型设备

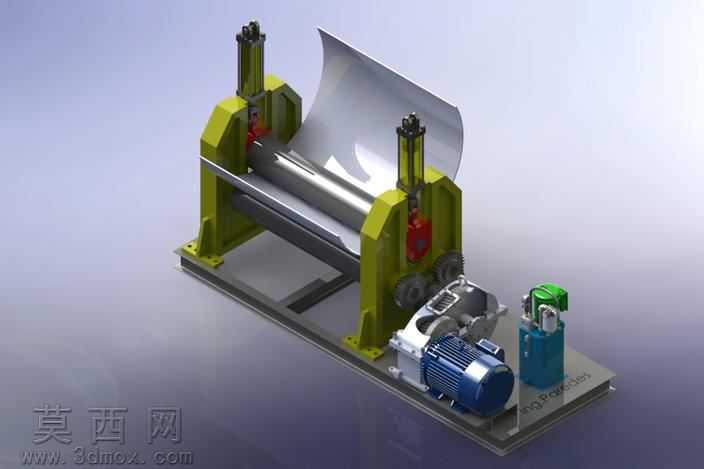

本作品为液压驱动三辊卷板设备的三维数字化模型，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了卷板设备的机械结构与工作逻辑。模型整体采用底座承载式布局，底部为焊接结构的钢制安装底座，为整套设备提供稳定的支撑基准，底座上依次布置有主传动单元、液压动力单元、辊压执行单元与侧压调节机构。主传动单元包含三相异步驱动电机、蜗轮蜗杆减速机构与齿轮传动副，建模时对电机的散热筋、接线盒、输出轴端结构，减速机的箱体分型面、观察油窗、输入输出轴连接结构，以及传动齿轮的齿形、键槽、轴承安装位都做了精细化建模，确保传动链路的装配关系完全符合实际机械装配要求，可直接用于运动仿真验证传动比与扭矩传递路径。辊压执行单元包含两根下托辊与一根上压辊，辊体采用镜面金属材质渲染，还原了冷轧钢辊的表面质感，上压辊两端连接液压升降油缸，油缸的缸筒、活塞杆、密封端盖、液压油口结构都做了细节刻画，两侧的立式机架采用铸钢件质感的黄绿色涂装材质，还原了工业设备机身的漆面效果，机架上加工有导向滑槽，用于约束上压辊的升降行程，保证卷制过程中辊系的平行度。液压动力单元布置在底座侧方，包含液压泵、驱动电机、溢流阀、油路块与液压油箱，建模时还原了液压管路的走向与接头连接形式，清晰展示了液压系统的动力供给逻辑。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方投射，突出辊体与金属加工件的轮廓反光，辅助光源补全暗部细节，避免机架内侧结构出现死黑区域，背景采用渐变浅灰底色，让设备主体更加突出，同时添加了柔和的地面阴影，增强模型的空间立体感。设计过程中重点考量了设备的实际加工可行性，所有部件的安装孔位、配合公差都预留了合理的设计余量，装配体采用自下而上的建模思路，先完成单个零件的建模与材质赋予，再按照实际装配顺序添加同轴、重合、距离等配合约束，确保整个装配体不存在干涉问题，可直接用于工程图导出、运动仿真演示以及设备改造方案的验证，能够直观展示三辊卷板设备将平直金属板材卷制成弧形、筒形工件的工作原理，为钣金加工设备的设计优化、教学演示提供精准的三维数字化参考。
