跳汰机工件修复用台虎钳式工装夹具

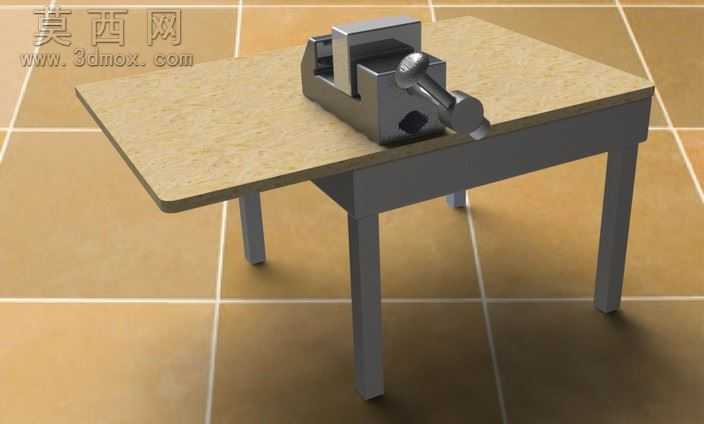

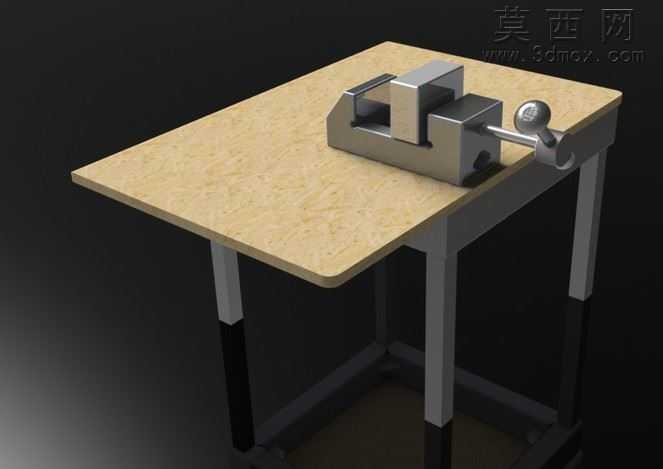

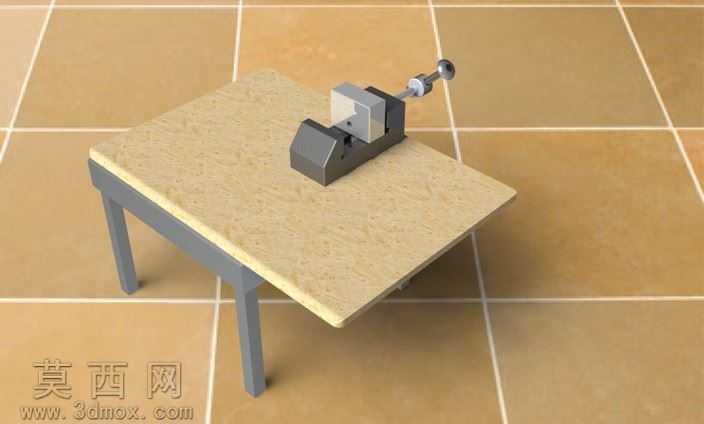

本模型为跳汰机维修场景下配套的工件修复专用夹具，整体采用台虎钳式经典装夹结构完成三维建模，建模过程中严格遵循机械加工工装的实际尺寸比例，对夹具的固定钳身、活动钳身、传动丝杆、摇动手柄、防滑钳口等核心部件均做了精细化的结构还原，每一处装配间隙、螺纹传动结构、钳口防滑齿纹都按照实际工装的设计参数进行绘制，保证模型结构符合机械设计的合理性要求。渲染阶段采用金属材质与工作台场景结合的呈现方式，夹具主体部分赋予哑光铸铁金属材质，还原铸造工装的厚重金属质感，丝杆与手柄球头部分赋予亮面金属材质，区分不同机加工部件的表面处理差异，工作台台面采用刨花板纹理材质，支架部分采用方管金属材质，通过光影渲染突出夹具的结构轮廓与装配关系，让整体展示效果贴近实际车间使用场景。该夹具的设计思路围绕跳汰机检修过程中的小型工件修复需求展开，针对跳汰机易损小件修复时需要稳定装夹、方便锉修、焊接、打磨作业的需求，采用经典的螺旋传动夹紧结构，通过摇动手柄带动丝杆转动，驱动活动钳身沿钳身导轨平移，实现对不同尺寸待修复工件的夹紧固定，钳身底部预留工作台安装固定结构，可稳固安装在维修工作台上避免装夹作业时夹具移位，钳口部位设计有防滑咬合结构，夹紧工件时不会出现打滑偏移，能够为工件修复作业提供稳定的装夹支撑，满足跳汰机日常检修维护过程中各类小型零件修复的装夹需求，整个模型的结构设计兼顾了装夹稳定性、操作便捷性与工装耐用性，符合机修工装的实际使用要求。
