V8发动机带之字形油道曲轴结构设计

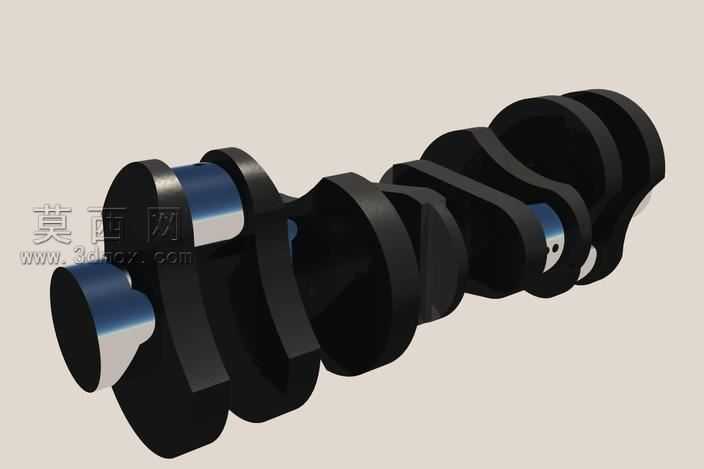

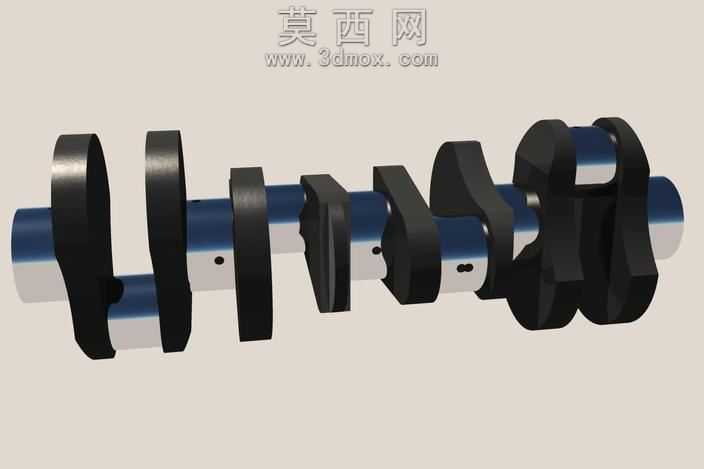

本作品为V型八缸发动机配套的曲轴三维建模成果，建模过程严格遵循内燃机曲轴设计规范，围绕90度夹角V8发动机的做功顺序与平衡需求展开结构设计。建模阶段首先完成主轴颈、连杆轴颈的参数化草绘，依据给定的尺寸参数确定各轴颈的直径与长度：主轴颈直径为2.75英寸，连杆轴颈直径为2.25英寸，曲柄臂厚度匹配对应轴颈的强度需求，同时针对V8发动机的点火间隔特性，合理布置8个连杆轴颈的相位角度，确保各缸做功行程均匀分布，降低发动机运转时的扭转振动。模型重点还原了曲轴内部的之字形润滑油道结构，油道沿主轴颈与连杆轴颈的中心轴线交错连通，通过平滑过渡的斜向孔道将主油道的压力润滑油输送至各连杆轴颈摩擦副，建模时对油道的转角处做了圆角过渡处理，避免润滑油流动时产生应力集中与流阻过大的问题，同时在轴颈表面预留了油孔出口，匹配轴瓦的油槽位置实现可靠润滑。材质渲染阶段，对曲轴的主轴颈、连杆轴颈摩擦面赋予高抛光金属材质，模拟精加工后的轴颈表面粗糙度效果，对曲柄臂部分赋予调质处理后的合金钢哑光金属质感，区分不同加工区域的表面特征，油道内部通过半透明剖面材质展示内部通路走向，清晰呈现之字形油道的连通逻辑。结构设计上充分考虑曲轴的动平衡需求，在对应曲柄臂位置预留了平衡重的安装结构，平衡重的轮廓依据曲轴旋转时的离心力计算结果设计，可有效抵消连杆轴颈与活塞连杆组往复运动产生的惯性力，同时各轴颈之间的过渡圆角严格按照内燃机曲轴设计标准取值，避免应力集中导致的曲轴断裂风险。整体建模过程采用参数化特征构建，各轴颈、曲柄臂、油道的尺寸均可通过参数调整快速修改，适配不同排量的V8发动机设计需求，模型完整还原了曲轴的装配基准与润滑结构，可直接用于发动机动力学仿真、润滑系统流场分析以及教学演示场景。
