古代杠杆式投石作战器械结构模型

　　这款投石装置的三维结构，完整还原了杠杆式抛射器械的核心传动逻辑，底座采用整板式承力结构设计，所有受力杆件的铰接点均做了加厚衬边处理，避免抛射瞬间的应力集中导致结构形变。从实际应用场景来看，这类装置最初应用于古代攻坚作战场景，依靠杠杆力矩放大原理，将石弹等载荷抛射至较远的目标区域，整套结构没有复杂的弹性储能部件，完全依靠刚性杆件的力矩传递实现载荷抛射，结构可靠性更强，对加工材料的要求更低，仅靠硬质木材与金属铰接轴即可完成组装。

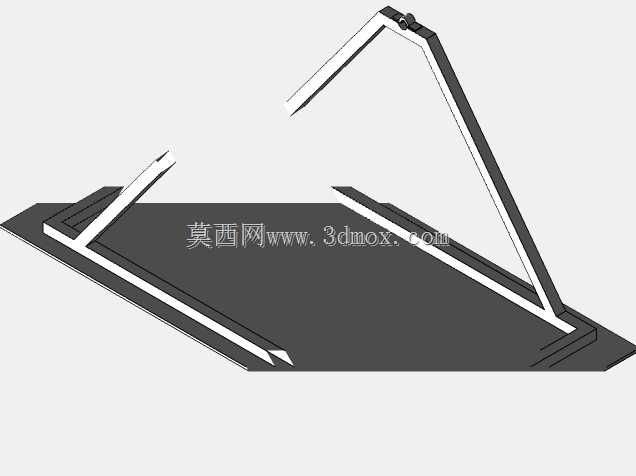

　　在功能特性层面，该装置的抛射臂采用两段式角度设计，长臂端用于放置待抛射载荷，短臂端为施力受力端，铰接支点设置在靠近短臂的位置，通过力臂长度差实现施力端的小行程输入，带动长臂端做大角度高速摆动，当长臂摆动至预设止动位置时，载荷在惯性作用下脱离承托槽沿抛物线轨迹飞出。底座两侧设置有纵向导向凸棱，既可以对抛射臂的摆动轨迹做侧向限位，避免抛射过程中臂体出现侧偏，也能增强底座整体的抗扭刚度，抵消抛射瞬间的侧向反作用力。

　　设计思路上，整套结构优先保障受力传递路径的简洁性，所有杆件均采用矩形截面型材，铰接点采用同轴穿轴设计，没有多余的装饰性结构，每个部件的形状都服务于受力需求：底座的平板结构既可以作为整个装置的承力基础，也能通过压载重物的方式进一步固定装置位置，避免抛射时的后坐力导致装置移位；抛射臂顶端的弯折结构，既可以在初始待发射状态下兜住载荷，也能在抛射末端顺利释放载荷，不需要额外的锁止释放机构，大幅降低了结构复杂度与故障概率。

　　从安装边界与尺寸逻辑来看，整套装置的所有外伸部件均在底座的投影轮廓范围内完成摆动，不会出现运动部件超出底座边界的情况，安装时仅需要保证底座放置平面的平整度即可，不需要额外做地脚固定，在平整硬质地面上即可快速部署使用。铰接轴的位置经过力矩匹配设计，长臂与短臂的长度比例经过反复校核，既保证了足够的抛射行程，也避免了力臂差过大导致施力端需要的输入力超出人力操作范围。止动结构设置在抛射臂的摆动终点位置，采用刚性挡块设计，可承受抛射臂高速摆动带来的瞬间冲击力，同时保证每次抛射的释放角度一致，提升抛射落点的一致性。

　　从结构设计参考价值来看，这套模型完整呈现了纯刚性杠杆传动的力矩传递逻辑，对于理解古代机械的设计思路、杠杆原理在重型抛射装置上的应用有较强的参考意义，所有铰接部位的间隙设计、杆件截面的受力选型、底座的抗扭结构设计，都可以为同类杠杆式施力装置的结构设计提供参考，尤其是在不需要复杂储能结构、需要高可靠性的低速重载杠杆传动场景中，这类简洁的结构设计思路具备很强的借鉴价值。整套模型的运动部件无冗余自由度，所有转动副的转动轴线均保持平行，避免了运动过程中的卡滞问题，装配逻辑清晰，部件数量少，加工与装配难度低，符合古代低加工精度条件下的器械制造需求。
